優勢和特點

• 完全差分
• 低噪聲
  • 2.25 nV/√Hz
  • 2.1 pA/√Hz
• 低諧波失真
  • SFDR：98 dBc (1 MHz)
  • SFDR：85 dBc (5 MHz)
  • SFDR：72 dBc (20 MHz)
• 高速
  • 3 dB帶寬：410 MHz (G = 1)
  • 800 V/μs壓擺率
  • 0.01%建立時間：45 ns
• 69 dB輸出平衡(1 MHz)
• 80 dB直流CMRR
• 低失調：±0.5 mV（最大值）
• 低輸入失調電流：0.5 μA（最大值）
• 差分輸入和輸出
• 差分轉差分或單端轉差分操作
• 軌到軌輸出
• 可調輸出共模電壓
• 寬電源電壓范圍：5 V至12 V
• 提供小型SOIC和8引腳LFCSP兩種封裝

產品詳情

AD8139是一款超低噪聲、高性能差分放大器，提供軌到軌輸出。它具有低噪聲、高SFDR和寬帶寬特性，因而成為驅動最高18位分辨率ADC的理想之選。AD8139應用簡便，內部共模反饋架構允許通過在一個引腳上施加電壓來控制輸出共模電壓。內部反饋環路也可提供出色的輸出平衡，并能抑制偶數階諧波失真積。利用AD8139很容易實現完全差分和單端至差分增益配置。由四個電阻組成的簡單外部反饋網絡決定放大器的閉環增益。

AD8139采用ADI公司專有的第二代XFCB工藝制造，可實現低失真特性，輸入電壓噪聲僅為2.25 nV/√Hz。

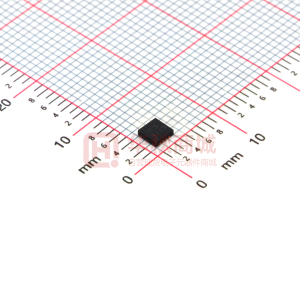

AD8139提供8引腳SOIC封裝，底部有裸露焊盤(EP)，采用3 mm x 3 mm LFCSP封裝，額定工作溫度范圍為-40°C至+125°C。

應用

• 最高18位分辨率的ADC驅動器
• 單端至差分轉換器
• 差分濾波器
• 電平轉換器
• 差分PCB驅動器
• 差分電纜驅動器

方框圖
