描述

UCC2154x是一款隔離式雙通道柵極驅動器系列，具有高達4 A /6 A的峰值源/灌電流，可驅動功率MOSFET，IGBT，采用DWK封裝的GaN晶體管和UCC21540還提供3.3 mm的最小通道間距，以便實現更高的總線電壓。

UCC2154x家庭可以配置為兩個低端驅動器，兩個高端驅動器，或半橋驅動器。輸入側通過5.7 kV _RMS 隔離柵與兩個輸出驅動器隔離，具有最低100 V /ns的共模瞬變抗擾度（CMTI） 。

保護功能包括：電阻可編程死區時間，同時關閉兩個輸出的禁用功能，集成去毛刺濾波器，可抑制短于5 ns的輸入瞬態，以及高達-2 V的負電壓處理輸入和輸出引腳上的峰值為200 ns。所有電源都具有UVLO保護。

特性

• 通用：雙低側，雙側高側或半橋驅動器
• 寬體封裝選項
  • DW SOIC-16：引腳2引腳至UCC21520
  • DWKSOIC-14：3.3mm Ch-2-Ch間距
• 普通 - 模式瞬態抗擾度（CMTI）大于100 V /ns
• 高達4 A峰值源和6 A峰值漏極輸出
• 3 -V至5.5 V輸入VCCI范圍
• 高達18 V VDD輸出驅動電源
  • 8 V VDD UVLO
• 開關參數：
  • 28-ns典型傳播延遲
  • 10-ns最小脈沖寬度
  • 5-ns最大延遲匹配
  • 5.5- ns MaximumPulse-Width Distortion
• 電阻可編程死區時間
• TTL和CMOS兼容輸入
• 集成Deglitch濾波器
• I /O承受-2-V持續200 ns
• 隔離阻隔壽命> 40年
• 浪涌抗擾度高達12.8-kV _PK
• 輸出上的主動下拉保護
• 安全相關證書離子（計劃）：
  • 8000-V _PK 根據DIN V VDE增強隔離V0884-11：2017-01和DIN EN 61010-1
  • 5700- V _RMS 隔離1分鐘，符合UL 1577
  • CQC認證，符合GB4943.1-2011

< small>所有商標均為其各自所有者的財產。

參數 與其它產品相比?隔離柵極驅動器

? Isolation rating (Vrms) DIN V VDE V 0884-10 transient overvoltage rating (Vpk) DIN V VDE V 0884-10 working voltage (Vpk) Number of channels (#) Power switch Enable/disable function Output VCC/VDD (Max) (V) Output VCC/VDD (Min) (V) Input VCC (Min) (V) Input VCC (Max) (V) Peak output current (A) Prop delay (ns) Operating temperature range (C) Package Group ? UCC21541 UCC20520 UCC21520 UCC21521 UCC21540 5000 ? ? 5700 ? ? 5700 ? ? 5700 ? ? 5000 ? ? 7070 ? ? 8000 ? ? 8000 ? ? 8000 ? ? 7070 ? ? 1414 ? ? 2121 ? ? 2121 ? ? 2121 ? ? 1414 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? MOSFET, IGBT, GaN ? ? MOSFET
IGBT ? ? MOSFET
IGBT ? ? MOSFET
IGBT ? ? MOSFET, GaN, IGBT ? ? Disable ? ? Disable ? ? Disable ? ? Enable ? ? Disable ? ? 18 ? ? 25 ? ? 25 ? ? 25 ? ? 18 ? ? 9.2 ? ? 9.2 ? ? 9.2 ? ? 9.2 ? ? 9.2 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 5.5 ? ? 18 ? ? 18 ? ? 18 ? ? 5.5 ? ? 2.5 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 28 ? ? 19 ? ? 19 ? ? 19 ? ? 28 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? SOIC | 16 ? ? SOIC | 16 ? ? SOIC | 16 ? ? SOIC | 16 ? ? SOIC | 14
SOIC | 16 ? ? 無樣片

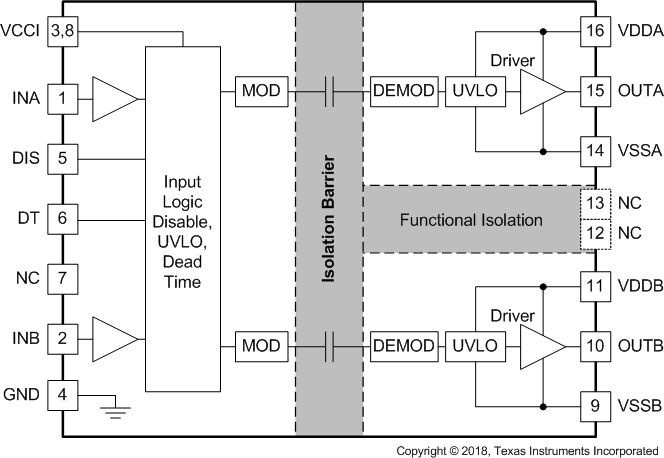

方框圖

•

  UCC21541 - 功能方框圖
