DS90C241 5-35MHz DC- 平衡 24 位 FPD 鏈接 II 串行器

數據： DS90C241 and DS90C124 5-MHz to 35-MHz DC-Balanced 24-Bit FPD-Link II Serializer and Deserializer 數據表

描述

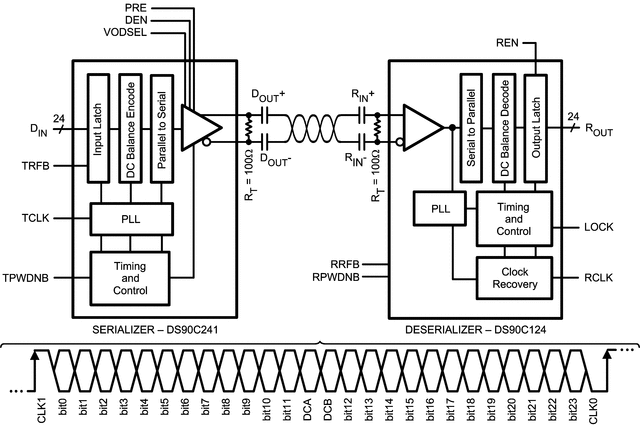

DS90C241和DS90C124芯片組將24位并行總線轉換為完全透明的數據，并通過嵌入式時鐘信息控制LVDS串行流。通過消除并行數據和時鐘路徑之間的偏斜問題，這種單串行流簡化了通過PCB走線或電纜傳輸24位總線。它通過縮小數據路徑來節省系統成本，從而減少PCB層，電纜寬度，連接器尺寸和引腳。

DS90C241和DS90C124在高速I /O上集成了LVDS信號。 LVDS提供低功耗和低噪聲環境，可通過串行傳輸路徑可靠地傳輸數據。通過優化工作頻率范圍的串行器輸出邊沿速率，可進一步降低EMI。

此外，該器件具有預加重功能，可使用有損電纜在較長距離上增強信號。內部直流平衡編碼和解碼支持交流耦合互連。

特性

5-MHz至35-MHz時鐘嵌入式和DC-Balancing 24：1和1:24數據傳輸
通過LVDS輸出上的外部電阻實現用戶定義的預加重驅動能力，并能夠驅動高達10米的屏蔽雙絞線
發送器和接收器上用于并行數據的用戶可選時鐘邊沿
內部直流平衡編碼和解碼（支持無需外部編碼的交流耦合接口）
發送器和接收器的獨立掉電控制
嵌入式時鐘CDR（
支持實時可插拔應用的所有代碼RDL（隨機數據鎖定）
鎖定輸出標志以確保數據完整性
接收器上的時鐘和數據恢復）無需外部參考時鐘源在接收方
平衡T _SETUP和T _HOLD在接收方RCLK和RDATA之間
PTO（漸進式Turnon）LVCMOS輸出以降低EMI并最大限度地降低SSO效應
所有LVCMOS輸入和控制引腳均具有內部下拉
發送器和接收器上PLL的片上濾波器
溫度范圍：-40°C至105°C < /li>
大于8kV的HBM ESD容差
符合AEC-Q100標準
電源范圍：3.3 V±10％
48 -Pin TQFP包
