DS90UR907Q-Q1 5 - 65 MHz 24 位色彩 FPD 鏈接至 FPD 鏈接 II 轉換器

數據:

描述

DS90UR907Q將FPD-Link轉換為FPD-Link II。它將4個低壓差分信令(LVDS)數據/控制數據流和1個LVDS時鐘對(FPD-Link)轉化為一個單對線上的高速串行化接口(FPD-Link II)。這個串行總線方案消除了時鐘和數據間的偏差問題,從而大大簡化了系統設計,減少了控制器引腳數量,并且減少了互連線尺寸,重量和成本,并從總體上簡化了印刷電路板(PCB)布局布線。此外,內部DC均衡編碼被用來支持AC耦合互連。< /p>

DS90UR907Q對4個LVDS數據/控制數據流進行轉換,均衡和電平位移,并且將1個LVDS時鐘對(FPD-Link)嵌入進一個串行數據流(FPD-Link II) .FPD-Link內高達24位的RGB連同3個視頻控制信號被一同串化。

通過一個用戶可選去加重和差分輸出電平選擇特性可優化串行傳輸。低壓差分信令的使用和展頻計時兼容性大大減少了EMI。

由于連接至主機物理接口的接線更少,使用LVDS技術的FPD-Link輸入非常適合于高速,低功率和低EMI數據傳輸。

此器件采用36引腳超薄四方扁平無引線封裝(WQFN)封裝,并可在-40?C至+105?C的汽車AEC-Q100 2級額定溫度范圍內運行。

特性

  • 支持5 - 65MHz(140Mbps至1.82Gbps串行鏈路)
  • 5通道(4個數據+ 1個時鐘)FPD-Link接收器輸入
  • 長度達10米的AC耦合生成樹協議(STP)互連
  • 集成型輸出端接
  • 全速(@ Speed)鏈路內置自檢(BIST)模式
  • 可選I2C兼容串行控制總線
  • RGB888 + VS,HS,DE支持
  • 斷電模式大大減少了功率耗散
  • 隨機發生器/擾頻器 - DC均衡數據流
  • 低電磁干擾(EMI)FPD-Link輸入
  • 可選輸出視頻點播(VOD)和可調節去加重
  • 1.8V或3.3V兼容控制總線接口
  • 汽車應用級產品:符合AEC-Q100 2級要求
  • &gt; 8kV人體模型(HBM)和ISO 10605靜電放電(ESD)等級
  • 向后兼容模式以實現與之前生產的器件的共同運行

所有商標均為其各自所有者的財產。

參數 與其它產品相比?顯示 SerDes

?
Function
Color Depth (bpp)
Pixel Clock Min (MHz)
Pixel Clock (Max) (MHz)
Input Compatibility
Output Compatibility
Features
Signal Conditioning
EMI Reduction
Diagnostics
Total Throughput (Mbps)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
DS90UR907Q-Q1 DS90UR905Q-Q1 DS90UR906Q-Q1 DS90UR908Q-Q1 DS90UR916Q-Q1
Serializer ? ? Serializer ? ? Deserializer ? ? Deserializer ? ? Deserializer ? ?
24 ? ? 24 ? ? 24 ? ? 24 ? ? 24 ? ?
5 ? ? 5 ? ? 5 ? ? 5 ? ? 5 ? ?
65 ? ? 65 ? ? 65 ? ? 65 ? ? 65 ? ?
FPD-Link LVDS ? ? LVCMOS ? ? FPD-Link II LVDS ? ? FPD-Link II LVDS ? ? FPD-Link II LVDS ? ?
FPD-Link II LVDS ? ? FPD-Link II LVDS ? ? LVCMOS ? ? FPD-Link LVDS ? ? LVCMOS ? ?
1.8V or 3.3V VDDIO
I2C Config ? ?
1.8V or 3.3V VDDIO
I2C Config ? ?
1.8V or 3.3V VDDIO
I2C Config ? ?
1.8V or 3.3V VDDIO
I2C Config ? ?
Dithering
White Balance ? ?
De-Emphasis
VOD Select ? ?
De-Emphasis
VOD Select ? ?
Equalizer ? ? Equalizer ? ? Equalizer ? ?
LVDS Inputs ? ? SSC Compatible ? ? SSCG
RDS
Progressive Turn On (PTO) ? ?
SSCG
LVDS Outputs ? ?
SSCG
RDS
Progressive Turn On (PTO) ? ?
BIST
I2C Bus ? ?
BIST
I2C Bus ? ?
BIST
I2C Bus ? ?
BIST
I2C Bus ? ?
BIST
I2C Bus ? ?
1560 ? ? 1560 ? ? 1560 ? ? 1560 ? ? 1560 ? ?
Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
-40 to 105 ? ? -40 to 105 ? ? -40 to 105 ? ? -40 to 105 ? ? -40 to 105 ? ?
? WQFN ? ? WQFN ? ? WQFN ? ? WQFN ? ?
? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ? 60WQFN: 81 mm2: 9 x 9(WQFN) ? ? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ? 60WQFN: 81 mm2: 9 x 9(WQFN) ? ?
? 48WQFN ? ? 60WQFN ? ? 48WQFN ? ? 60WQFN ? ?

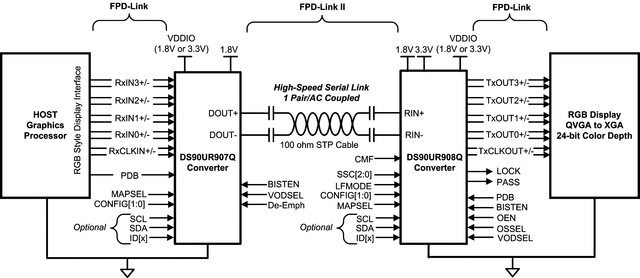

方框圖 (1)
