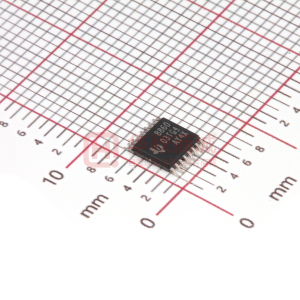

DRV8860 具有串行接口的八路低側驅動器

數據： DRV8860 8 通道串行接口低邊驅動器數據表 (Rev. C)

描述

DRV8860是一款8通道低邊驅動器，此驅動器具有過流保護和開路/短路負載檢測功能。它具有內置的用來鉗制由電感負載生成的關閉瞬態的二極管，可被用于驅動單極步進電機，直流電機，繼電器，螺線管，或者其它負載。

DRV8860PWP可提供最高330mA（8通道打開）的連續輸出電流，DRV8860PW則可提供最高200mA（8通道打開）的連續輸出電流。此電流驅動能力隨著PWM占空比的降低而增加。單一通道打開時能夠驅動高達560mA的持續輸出電流。細節請參考

提供了一個串口來控制DRV8860輸出驅動器，配置內部設置寄存器以及讀取每條通道的故障狀態。多個DRV8860器件可采用菊花鏈連在一起以共同使用一個單一串口。也可通過串口來配置加電時間和保持PWM占空比。利用這些功能，可實現比傳統的始終開啟解決方案更低的行溫度。

還提供用于過流保護，短路保護，欠壓閉鎖和過熱保護的內部關斷功能。每條通道的故障信息可由串口讀取，并且有一個外部故障引腳指示。

特性

8個通有受保護低邊驅動器
- 8個具有過流保護功能的NMOS場效應應晶體管（FET）< /li>
- 集成型感應集流二極管
- 串行接口
- 開路/短路負載檢測
- 可配置100％占空比輸出時間
- 可配置脈寬調制（PWM）占空比
持續電流驅動能力
- 560 mA（單通道打開） PW和PWP
- 200毫安（八通道打開）PW
- 330毫安（八通道打開）PWP
- 支持并聯配置
8V至38V電源電壓范圍
數字輸入濾波器
內部數據回讀功能
保護和診斷特性
- 過流保護（OCP）
- 開路負載檢測（OL）
- 過熱關斷（OTS）
- 欠壓閉鎖（UVLO）< /li>
- 獨立通道狀態報告
- 故障情況警報

應用范圍

繼電器，單極步進電機
螺線管，電磁驅動器
常見低邊開關應用

所有商標均為其各自所有者的財產。

參數 與其它產品相比?集成 FET 的步進柵極驅動器

?
Vs (Min) (V)
Vs (Max) (V)
RDS(ON) (HS + LS) (mOhms)
RMS Output Current (A)
Peak Output Current (A)
Micro-Stepping Levels
Control I/F
Features
Pin/Package
Rating
Operating Temperature Range (C)
?

DRV8860	DRV8803	DRV8804	DRV8805	DRV8806
8 ? ?	8.2 ? ?	8.2 ? ?	8.2 ? ?	8.2 ? ?
38 ? ?	60 ? ?	60 ? ?	60 ? ?	40 ? ?
1500 ? ?	500 ? ?	500 ? ?	500 ? ?	500 ? ?
0.566 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
0.566 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
?	?	?	2 ? ?	?
Serial ? ?	PWM ? ?	Serial ? ?	STEP/DIR ? ?	Serial ? ?
Unipolar Integrated Catch Diodes Open-Load Detect SPI Control Interface ? ?	Unipolar Integrated Catch Diodes ? ?	Unipolar Integrated Catch Diodes SPI Control Interface ? ?	Unipolar Integrated Catch Diodes ? ?	Unipolar Integrated Catch Diodes SPI Control Interface Open-Load Detect ? ?
16HTSSOP 16TSSOP ? ?	16HTSSOP 20SOIC ? ?	16HTSSOP 20SOIC ? ?	16HTSSOP 20SOIC ? ?	16HTSSOP ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 85 ? ?
