Analog Devices TMC2240智能集成步進驅動器是一款高性能步進電機驅動芯片，具有串行通信接口（SPI, UART）和各種診斷功能。TMC2240集成了256μ步內置分度器、兩個完全集成的36V、最大3.0A半橋以及非耗散集成電流檢測 (IC)。TMC2240元件具有各種診斷和保護功能，例如短路/過流保護、熱關斷和欠壓閉鎖。在熱關斷和欠壓閉鎖事件中，驅動器被禁用。Analog Devices TMC2240智能集成步進驅動器具有各種功能，可測量驅動器溫度、估算電機溫度以及測量一個外部模擬輸入。這些驅動器采用5mm x 5mm、TQFN32或9.7mm x 4.4mm TSSOP38封裝。

數據手冊：*附件：ADI Trinamic TMC2240智能集成步進驅動器數據手冊.pdf

特性

• 4.5V至36V電壓范圍
• 完集成無損電流檢測
• 步進/方向（S/D）接口，具有MicroPlyer?步進插值
• SPI和單線UART串行通信接口
• 增量式編碼器接口
• 每全步256μ步的高分辨率
• 靈活的波表和相移，匹配電機
• StealthChop2?靜音電機運行
• SpreadCycle?高動態電機控制斬波器
• StealthChop2?和SpreadCycle?的無干擾組合
• StallGuard2?和StallGuard4?無傳感器電機負載檢測
• CoolStep?電流控制最多可節省75%能耗
• 被動制動和自由旋轉模式
• 電機相位和芯片溫度測量
• 通用模擬輸入
• 全面保護和診斷
  • 短路保護
  • 過流保護
  • 熱關斷
  • 欠壓鎖定
• 過壓保護輸出
• 封裝選項
  • 5mm x 5mm TQFN32
  • 9.7mm x 4.4mm TSSOP38

應用

• 紡織和縫紉機/針織機
• 實驗室和工廠自動化
• 3D打印機和身份證/卡片打印機
• 液體處理
• 醫療
• 辦公自動化和紙張處理
• POS（銷售點）機器和按摩椅
• 自動取款機、現金循環機、驗鈔機和提款機
• 閉路監控和安保
• 泵和閥門控制
• 定日鏡和天線定位

規范

• 1.8V穩壓器輸出
• 2.2V至5.5V邏輯I/O電源范圍
• 60kΩ至140kΩ上拉/下拉電阻范圍
• ±1μA輸入泄漏
• ±5μA輸出泄漏
• 溫度
  • 工作溫度范圍：-40°C至+125°C
  • +160°C結溫
  • -65°C至+150°C存儲溫度范圍
  • +260°C焊接（回流焊）

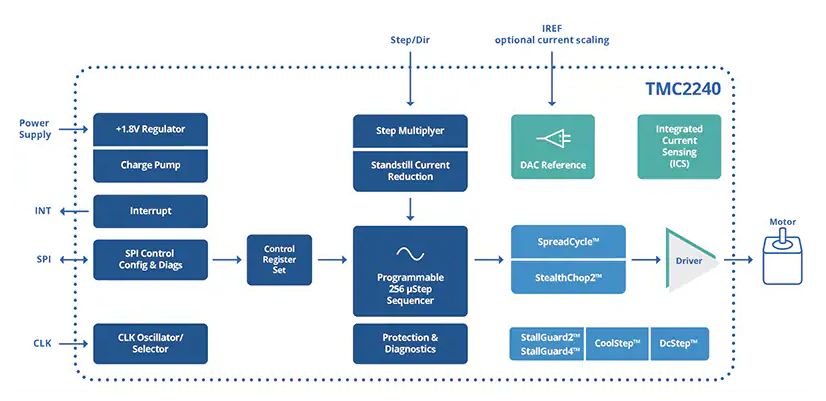

框圖
