      TPS62136 采用 2x3QFN 封裝并具有 1% 精度和 PFM/強制 PWM 特性的 3-17V 4.0A 降壓轉換器

      數據：

      描述

      TPS62136和TPS621361是基于DCS-Control?拓?fù)涞母咝乙子谑褂玫耐浇祲篋C-DC轉換器。器件寬輸入電壓范圍為3 V至17 V，適用于多節鋰離子電池以及12 V中間電源軌。這些器件提供4A連續輸出電流。 TPS62136在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。有了這個，該設備非常適合需要連接待機性能的應用，如超低功耗計算機。將MODE引腳設置為tolow后，器件的開關頻率將根據輸入和輸出電壓自動調整。該技術稱為自動效率增強（AEE?），并在整個操作范圍內保持高轉換效率。它在PWM模式下提供1％的輸出電壓精度，因此可以設計具有高輸出電壓精度的電源。

      該器件的典型靜態電流為18μA。在關斷模式下，電流通常為1μA，TPS62136的輸出有效放電，而TPS621361的輸出電壓放電功能無效。

      TPS62136可調節版本，采用3 mm x 2封裝-mm VQFNpackage。

      特性

      • 輸出電壓精度±1％（PWM模式）
      • 輸入電壓范圍：3 V至17 V
      • 靜態電流18μA典型
      • 輸出電壓0.8 V至12 V
      • 可調節軟啟動
      • 強制PWM或PWM /PFM操作< /li>
      • 強制PWM中1 MHz的典型開關頻率
      • 精確的ENABLE輸入允許
        • 用戶定義的欠壓鎖定
        • 精確排序
      • 100％占空比模式
      • 自動效率增強AEE?
      • DCS-Control?拓?fù)?/li>
      • 可選配有效輸出放電
      • 可選HICCUP過流保護
      • 電源良好輸出
      • 提供3 mm x 2 mm VQFN封裝
      < p> 所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62136 TPS621361 TLV62569 TPS62085 TPS62088 TPS62090 TPS62130 TPS62135 TPS62140 TPS62147 TPS62148 TPS62180 TPS62480 TPS62801 TPS62802 TPS62806 TPS62823 TPS62825 TPS62826
      3 ? ? 3 ? ? 2.5 ? ? 2.5 ? ? 2.4 ? ? 2.5 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 4 ? ? 2.4 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 2.4 ? ? 2.4 ? ? 2.4 ? ?
      17 ? ? 17 ? ? 5.5 ? ? 6 ? ? 5.5 ? ? 6 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 15 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      0.8 ? ? 0.8 ? ? 0.6 ? ? 0.8 ? ? 0.6 ? ? 0.8 ? ? 0.9 ? ? 0.8 ? ? 0.9 ? ? 0.8 ? ? 0.8 ? ? 0.9 ? ? 0.6 ? ? 0.8 ? ? 1.8 ? ? 0.4 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ?
      12 ? ? 12 ? ? 5.5 ? ? 6 ? ? 4 ? ? 6 ? ? 6 ? ? 12 ? ? 6.3 ? ? 12 ? ? 12 ? ? 6 ? ? 5.5 ? ? 1.55 ? ? 3.3 ? ? 0.775 ? ? 4 ? ? 4 ? ? 4 ? ?
      4 ? ? 4 ? ? 2 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 4 ? ? 2 ? ? 2 ? ? 2 ? ? 6 ? ? 6 ? ? 1 ? ? 1 ? ? 0.6 ? ? 3 ? ? 2 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      1000 ? ? 1000 ? ? 1500 ? ? 2400 ? ? 4000 ? ? 1400 ? ? 1250 ? ? 2500 ? ? 1250 ? ? 1250 ? ? 1250 ? ? 1000 ? ? 2000 ? ? 4000 ? ? 4000 ? ? 1500 ? ? 2200 ? ? 2200 ? ? 2200 ? ?
      1000 ? ? 1000 ? ? 1500 ? ? 2400 ? ? 4000 ? ? 2800 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2000 ? ? 2500 ? ? 4000 ? ? 4000 ? ? 1500 ? ? 2200 ? ? 2200 ? ? 2200 ? ?
      0.018 ? ? 0.018 ? ? 0.035 ? ? 0.017 ? ? 0.004 ? ? 0.02 ? ? 0.017 ? ? 0.018 ? ? 0.017 ? ? 0.018 ? ? 0.018 ? ? 0.03 ? ? 0.023 ? ? 0.0023 ? ? 0.0023 ? ? 0.0023 ? ? 0.004 ? ? 0.004 ? ? 0.004 ? ?
      Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      VID: 2-bit ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      VID: other ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      Voltage Margining ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      VID: other ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      Voltage Margining ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Phase Interleaving
      Power Good
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Phase Interleaving
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      Voltage Margining ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Fixed ? ?
      Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Current Mode ? ? Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 DCS-Control ? ? DCS-Control ? ? Current Mode ? ? Current Mode ? ? Constant on-time (COT)
      DCS-Control ? ?      		 DCS-Control ? ? DCS-Control ? ? Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      VQFN-HR ? ? VQFN-HR ? ? SOT-23
      SOT-23-THIN
      SOT-5X3 ? ?      		 VSON-HR ? ? DSBGA ? ? VQFN ? ? VQFN ? ? VQFN-HR ? ? VQFN ? ? VQFN-HR ? ? VQFN-HR ? ? DSBGA ? ? VQFN-HR ? ? DSBGA ? ? DSBGA ? ? DSBGA ? ? VSON-HR ? ? VSON-HR ? ? VSON-HR ? ?

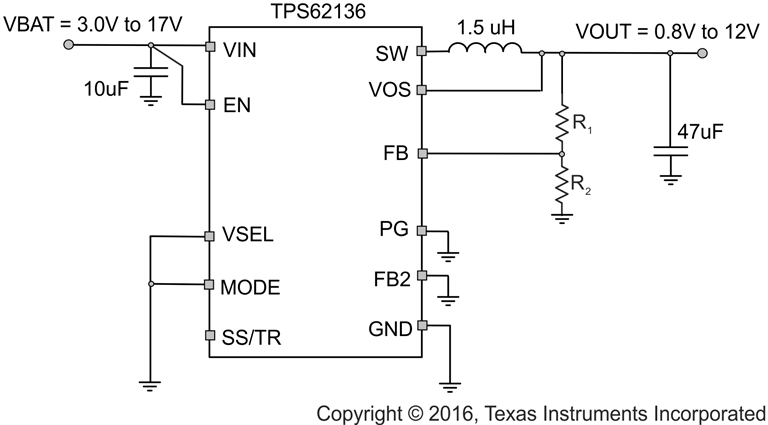

      方框圖 (1)

      技術文檔

      數據手冊（1）
