      LMR23630-Q1 通過汽車認證的 SIMPLE SWITCHER? 4V 至 36V、3A 同步降壓轉換器

      數據：

      描述

      LMR23630-Q1 SIMPLE SWITCHER ?是一款簡便易用的36V，3A同步降壓穩壓器。該器件具有4V至36V的寬輸入范圍，適用于從工業到汽車各類應用中非穩壓電源的電壓調節。采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。其靜態電流低至75μA，因此適用于電池供電類系統。這部還能夠最大限度地減少外部元件數。該器件還具有恒定頻率輕載時實現較小的輸出電壓紋波。該器件的擴展系列產品能夠以引腳到引腳兼容的封裝提供1A（LMR23610-Q1），1.5A（LMR23615-Q1）和2.5A（LMR23625-Q1） ）負載電流選項，從而可以實現簡單且最佳的PCB布局。利用精密使能端輸入可以簡化穩壓器控制和系統電源定序。保護特性包括逐周期電流限制，間斷模式短路保護和過多功率耗散而引起的熱關斷。

      特性

      • 符合汽車應用標準
      • 具有符合AEC-Q100標準的下列特性：
        • 器件溫度1級：-40℃至+ 125℃的環境運行溫度范圍
        • 器件HBM ESD分類等級2
        • 器件CDM ESD分類等級：
          • 帶RT的SOIC和WSON - C4B級
          • 帶PGOOD的WSON - C5級
      • 4V至36V的輸入范圍< /li>
      • [3] <持續輸出電流開關頻率兩種選擇
      • 在輕負載條件下，有脈頻調制（PFM）和強制脈寬調制（PWM）兩種模式可供選項
      • 與外部時鐘頻率同步
      • 對于PFM選項，無負載條件下的靜態電流為75μA
      • 電源正常選項
      • 軟啟動至預偏置負載
        • < li>支持高占空比運行模式
      • 具有間斷模式的輸出短路保護
      • 8引腳HSOIC和12引腳WSON可濕側面，具有PowerPAD?封裝選項
      • 結合使用LMR23630-Q1和WEBENCH ?電源設計器創建定制設計

      全部商標是其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LMR23630-Q1 LM22672-Q1 LM43601-Q1 LM43602-Q1 LM43603-Q1 LM5576-Q1 LMR14020-Q1 LMR14030-Q1 LMR16006Y-Q1 LMR23610-Q1 LMR23615-Q1 LMR23625-Q1
      4 ? ? 4.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 6 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ?
      36 ? ? 42 ? ? 36 ? ? 36 ? ? 36 ? ? 75 ? ? 40 ? ? 40 ? ? 40 ? ? 36 ? ? 36 ? ? 36 ? ?
      1 ? ? 1.285 ? ? 1 ? ? 1 ? ? 1 ? ? 1.23 ? ? 1 ? ? 1 ? ? 0.8 ? ? 1 ? ? 1 ? ? 1 ? ?
      34 ? ? 37 ? ? 28 ? ? 28 ? ? 28 ? ? 70 ? ? 30 ? ? 30 ? ? 36 ? ? 34 ? ? 28 ? ? 34 ? ?
      3 ? ? 1 ? ? 1 ? ? 2 ? ? 3 ? ? 3 ? ? 2 ? ? 3.5 ? ? 0.6 ? ? 1 ? ? 1.5 ? ? 2.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 50 ? ? 200 ? ? 200 ? ? 700 ? ? 200 ? ? 200 ? ? 200 ? ?
      2200 ? ? 1000 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 500 ? ? 2500 ? ? 2500 ? ? 2100 ? ? 2200 ? ? 2200 ? ? 2200 ? ?
      0.075 ? ? 3.4 ? ? 0.033 ? ? 0.027 ? ? 0.027 ? ? 1 ? ? 0.04 ? ? 0.04 ? ? 0.028 ? ? 0.075 ? ? 0.075 ? ? 0.075 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable ? ? Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable ? ? Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Spread Spectrum
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Spread Spectrum
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Pre-Bias Start-Up
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?
      Current Mode ? ? Voltage Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      99 ? ? 90 ? ? 99 ? ? 99 ? ? 99 ? ? 95 ? ? 98 ? ? 98 ? ? 97 ? ? 99 ? ? 97 ? ? 99 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      SO PowerPAD
      SON ? ?      		 SO PowerPAD ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? SO PowerPAD
      WSON ? ?      		 SO PowerPAD
      WSON ? ?      		 SOT-23-THIN ? ? SO PowerPAD ? ? SON ? ? SO PowerPAD
      SON ? ?

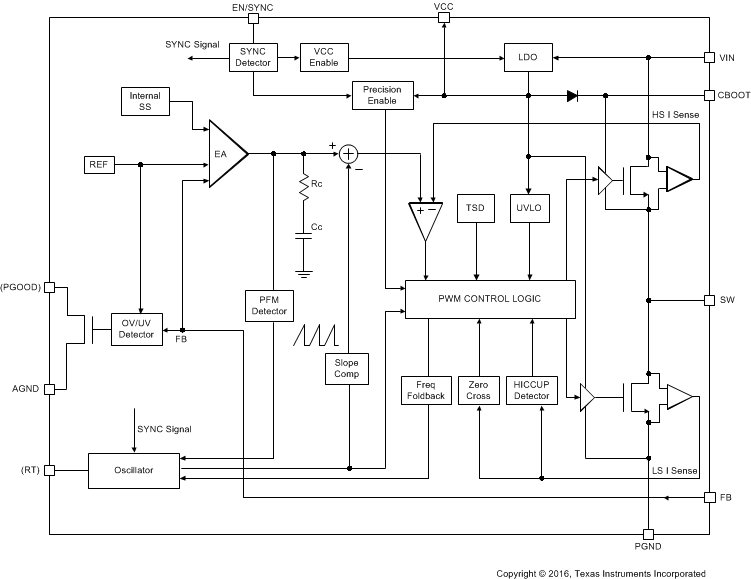

      方框圖 (1)
