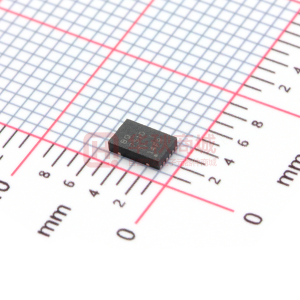

BQ27510-G3 具有直接電池連接功能的系統端 Impedance Track- 電量監測計

描述

德州儀器（TI）生活控制器離子電池組的電量計量。此器件只需很少的系統微處理器固件開發.bq27510-Q3駐留在系統主板上，并且管理一個嵌入式電池（不可拆卸）或一個可拆卸電池組。

bq27510-G3使用獲得專利的Impedance Track?算法來進行電量監測，可提供剩余電池電量（mAh），充電狀態（％），續航時間（min。），電池電壓（mV），溫度（°C）和運行狀況（％）等信息。

使用bq27510-G3進行電池電量監測時，只需將PACK +（P +），PACK-（P-）以及選裝的熱敏電阻（T）連接至一個可拆卸電池組或嵌入式電池電路。

< p> 所有商標均為其各自所有者的財產。

?
Number of Series Cells
Cell Chemistry
Battery Capacity (Max) (mAh)
Communication Interface
Battery Capacity (Min) (mAh)
External Capacity Indication
Implementation
Gas Gauge Algorithm
Cell Balancing
Features
Operating Temperature Range (C)
Pin/Package
?

BQ27510-G3	BQ27542-G1	BQ34110	BQ34Z100-G1	BQ78350-R1
Single Cell ? ?	Single Cell ? ?	2-4 Cells >4 Cells Single Cell ? ?	2-4 Cells >4 Cells Single Cell ? ?	>4 Cells ? ?
Li-Ion/Li-Polymer ? ?	Li-Ion/Li-Polymer ? ?	Lead Acid Li-Ion/Li-Polymer LiFePO4 NiCd NiMH ? ?	Lead Acid Li-Ion/Li-Polymer LiFePO4 NiCd NiMH ? ?	Li-Ion/Li-Polymer LiFePO4 ? ?
16000 ? ?	32000 ? ?	29000 ? ?	29000 ? ?	320000 ? ?
I2C ? ?	HDQ I2C ? ?	I2C ? ?	HDQ I2C ? ?	I2C SMBus ? ?
300 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?
None ? ?	None ? ?	None ? ?	LED ? ?	LCD LED SOC ? ?
System ? ?	Pack ? ?	Pack System ? ?	Pack System ? ?	Pack ? ?
Impedance Track ? ?	Impedance Track ? ?	CEDV ? ?	Impedance Track ? ?	CEDV ? ?
N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	External Internal ? ?
N/A ? ?	SHA-1 Authentication ? ?	Accumulated Coulomb Count End of Service SHA-1 Authentication ? ?	SHA-1 Authentication ? ?	Cell Balancing Integrated Protector SHA-1 Authentication ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
12SON ? ?	12SON ? ?	14TSSOP ? ?	14TSSOP ? ?	30TSSOP ? ?
