      LM53601-Q1 面向汽車類應用的 3.5V 至 36V、1A 同步 2.1MHz 降壓轉換器

      數據：

      描述

      LM53600-Q1和LM53601-Q1同步降壓穩壓器針對汽車應用進行了優化，可提供5V，3.3V或可調節輸出三種輸出電壓.LM53600-Q1支持高達650mA的負載電流，而LM53601-Q1支持高達1000mA的負載電流.LM53600-Q1和LM53601-Q1器件可利用高級高速電路在2.1HMz的固定頻率下實現從18V輸入到3.3 V輸出的穩壓。這兩款器件采用創新型架構，在輸入電壓僅為3.8V時也可提供3.3V穩壓輸出。輸入電壓最高可達36V，容許的最高瞬態電壓達42V，這簡化了輸入浪涌保護設計。開漏復位輸出具有濾波和延遲釋放功能，可提供正確的系統狀態指示。憑借這一特性，器件無需使用附加監控組件，這節省了成本和電路板空間。這兩款器件可在PWM和脈頻調制（PFM）兩種模式之間無縫切換，并且靜態電流僅為23μA，這確保了其在所有負載條件下均可展現高效率和出色的瞬響應。外部組件需求的降低使得器件的印刷電路板（PCB）布局更加緊湊。盡管LM53600-Q1和LM53601-Q1器件屬于Q1級，但均可在-40°C至150°C的結溫范圍內保證電氣特性。

      特性

      • 適用于汽車電子應用
      • 具有符合AEC-Q100的下列結果：
        • 器件溫度1級：-40°C至125°C的環境運行溫度范圍
        • 器件人體放電模式（HBM）分類等級2
        • 器件組件充電模式（CDM）分類等級C5
      • 結溫范圍：-40°C至150°C
      • 寬運行輸入電壓范圍：3.55V至36V（瞬態電壓最高達42V）
      • 提供擴展頻譜選項
      • 2.1MHz固定開關頻率
      • 低靜態電流：23μA
      • 關斷電流：1.8μA
      • 可調節，3.3V或5V三種輸出
      • 最大電流負載：650mA（LM53600-Q1），1000mA（LM53601-Q1）
      • 可通過引腳選擇的強制脈寬調制（PWM）模式
      • 具有濾波和延遲釋放功能的 RESET 輸出
      • 外部頻率同步
      • 內部補償，軟啟動，電流限制和欠壓鎖定（UVLO）
      • 具有可濕性側面的10腳3mm x 3mm小外形尺寸無引線（SON）封裝

      應用

      • 汽車攝像機應用
      • 汽車駕駛員輔助系統
      • 汽車車身應用

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM53601-Q1 LM26001-Q1 LM26003-Q1 LM53600-Q1 LM53602-Q1 LM53603-Q1 LM53625-Q1 LMS3635-Q1 LMS3655-Q1
      3.5 ? ? 3 ? ? 3 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ?
      42 ? ? 38 ? ? 38 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ?
      3.2 ? ? 1.25 ? ? 1.25 ? ? 3.3 ? ? 3.2 ? ? 3.2 ? ? 3.2 ? ? 1 ? ? 1 ? ?
      6 ? ? 35 ? ? 35 ? ? 9.9 ? ? 9.9 ? ? 9.9 ? ? 10 ? ? 15 ? ? 15 ? ?
      1 ? ? 1.5 ? ? 3 ? ? 0.65 ? ? 2 ? ? 3 ? ? 2.5 ? ? 3.5 ? ? 5.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      1890 ? ? 150 ? ? 150 ? ? 1890 ? ? 1850 ? ? 1850 ? ? 1850 ? ? 250 ? ? 250 ? ?
      2400 ? ? 500 ? ? 500 ? ? 2400 ? ? 2350 ? ? 2350 ? ? 2350 ? ? 500 ? ? 500 ? ?
      0.023 ? ? 0.038 ? ? 0.04 ? ? 0.023 ? ? 0.023 ? ? 0.023 ? ? 0.018 ? ? 0.015 ? ? 0.015 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Wettable Flanks Package ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Spread Spectrum
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ?
      -40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      WSON ? ? HTSSOP ? ? HTSSOP ? ? WSON ? ? HTSSOP ? ? HTSSOP ? ? VQFN-HR ? ? VQFN-HR ? ? VQFN-HR ? ?

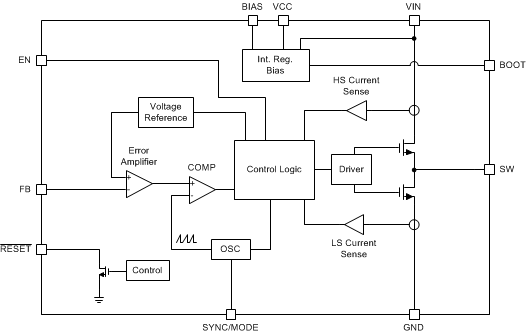

      方框圖 (1)
