      LM5085 75V 寬輸入電壓恒定導通時間 PFET 降壓開關控制器

      數據：

      描述

      LM5085是一款高效PFET開關穩壓控制器，可用于快速，輕松地開發小型，高效的降壓穩壓器，適用于各種應用。該高壓控制器包含一個PFET柵極驅動器和一個高壓偏置調節器，可在4.5 V至75 V的寬輸入范圍內工作。恒定的導通時間調節原理不需要環路補償，簡化了電路實現，并產生超快的負載瞬態響應。由于輸入電壓和導通時間之間的反比關系，工作頻率幾乎保持恒定，線路和負載變化。 PFET架構允許100％占空比工作，以實現低壓差。 PFET的R DS（ON）或外部檢測電阻可用于檢測過流檢測電流。

      特性

      • LM5085-Q1是一種汽車級產品，符合AEC-Q100 1級標準（-40°C至125°C < br>工作結溫度
      • 4.5 V至75 V寬輸入電壓范圍
      • 可調節電流限制使用R DS（ON）或a < br>電流檢測電阻器
      • 可編程開關頻率至1MHz
      • 無需環路補償
      • 超快瞬態響應
      • 幾乎恒定運行線路負載和負載變化的頻率
      • 可調輸出電壓1.25 V
      • 精度±2％反饋參考
      • 能夠100％占空比運行< /li>
      • 內部軟啟動定時器
      • 集成高壓偏置穩壓器
      • 熱關斷
      • 包裝：
        • HVSSOP-8
        • VSSOP-8
        • WSON-8

      參數 與其它產品相比?降壓控制器 （外部開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Number of Phases
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      Control Mode
      LM5085 LM25085 LM25085-Q1 LM25085A LM5085-Q1
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      75 ? ? 42 ? ? 42 ? ? 42 ? ? 75 ? ?
      1.25 ? ? 1.25 ? ? 1.25 ? ? 0.9 ? ? 1.25 ? ?
      75 ? ? 42 ? ? 42 ? ? 42 ? ? 75 ? ?
      10 ? ? 10 ? ? 10 ? ? 10 ? ? 10 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      50 ? ? 50 ? ? 50 ? ? 50 ? ? 50 ? ?
      1000 ? ? 1000 ? ? 1000 ? ? 1000 ? ? 1000 ? ?
      1.3 ? ? 1.25 ? ? 1.25 ? ? 1.25 ? ? 1.3 ? ?
      Adjustable Current Limit
      Enable
      Frequency Synchronization ? ?      		 Adjustable Current Limit
      Frequency Synchronization ? ?      		 Adjustable Current Limit
      Frequency Synchronization ? ?      		 Adjustable Current Limit
      Frequency Synchronization ? ?      		 Adjustable Current Limit
      Enable
      Frequency Synchronization ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Automotive ? ?
      MSOP-PowerPAD
      VSSOP
      WSON ? ?      		 MSOP-PowerPAD
      VSSOP
      WSON ? ?      		 MSOP-PowerPAD ? ? MSOP-PowerPAD
      VSSOP
      WSON ? ?      		 MSOP-PowerPAD ? ?
      Constant on-time (COT) ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ?

      方框圖 (3)

      技術文檔

      數據手冊（1）
      元器件購買 LM5085 相關庫存

      • DC-DC電源芯片

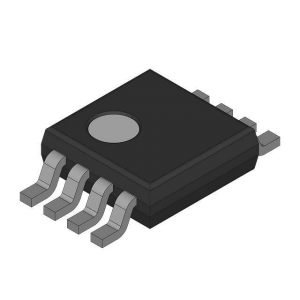

        型號：LM5085MYX/NOPB 封裝：HVSSOP-8_3X3MM-EP

        品牌：TI 描述：LM5085是一款高效率PFET降壓控制器,適用于4.5V至75V的寬輸入電壓范圍。該控制器具有恒定導通時間控制,無需環路補償,簡化了電路設計,并提供超快瞬態響應。支持100%占空比操作,適用于低輸入電壓下的調節范圍擴展。

        金額：￥5.50001
