LM5009 150mA、100V 寬輸入電壓降壓開關穩壓器

數據： LM5009 Wide Input, 100-V,150-mA, Step-Down Switching Regulator 數據表

描述

LM5009降壓型開關穩壓器具有實現低成本，高效率，降壓偏置穩壓器所需的所有功能。該器件能夠從9.5 V至95 V輸入源驅動150 mA負載電流。開關頻率可超過600 kHz，具體取決于輸入和輸出電壓。輸出電壓可設置為2.5 V至85 V.該高壓穩壓器包含一個N通道降壓開關和一個內部啟動穩壓器。該器件易于實現，采用8引腳VSSOP和熱增強型8引腳WSON封裝。 LM5009是高壓單片或分立線性解決方案的理想替代品，其功率損耗變得不可接受。調節器操作基于使用與VIN成反比的導通時間的控制方案。此功能允許工作頻率在負載和輸入電壓變化時保持相對恒定?？刂品桨覆恍枰h路補償，從而產生超快的瞬態響應。利用與V _OUT成反比的強制關斷時間實現智能電流限制。該方案可確保短路保護并提供最小的折返。其他功能包括熱關斷，V _CC欠壓鎖定，柵極驅動欠壓鎖定和最大占空比限制。

特性

集成N溝道MOSFET
150 mA輸出電流能力
超快瞬態響應
無需環路補償
V _IN前饋提供恒定工作頻率
開關頻率可超過600 kHz
高效運行
從-40°C到+ 125°C的2％精確2.5 V反饋
內部啟動調節器
外部關斷控制
熱關斷

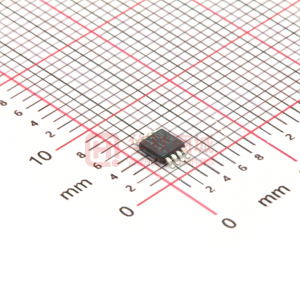

8引腳VSSOP和熱增強型8引腳WSON封裝

參數與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM5009	LM25011-Q1	LM25019	LM5009A	LM5165	LM5165-Q1	TPS54061	TPS54061-Q1	TPS54062
9.5 ? ?	6 ? ?	7.5 ? ?	6 ? ?	3 ? ?	3 ? ?	4.7 ? ?	4.7 ? ?	4.7 ? ?
95 ? ?	42 ? ?	48 ? ?	95 ? ?	65 ? ?	65 ? ?	60 ? ?	60 ? ?	60 ? ?
2.5 ? ?	2.51 ? ?	1.25 ? ?	2.5 ? ?	1.23 ? ?	1.23 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?
85 ? ?	40 ? ?	40 ? ?	85 ? ?	65 ? ?	65 ? ?	58 ? ?	58 ? ?	58 ? ?
0.15 ? ?	2 ? ?	0.1 ? ?	0.15 ? ?	0.15 ? ?	0.15 ? ?	0.2 ? ?	0.2 ? ?	0.05 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
50 ? ?	50 ? ?	50 ? ?	50 ? ?	50 ? ?	50 ? ?	50 ? ?	50 ? ?	100 ? ?
600 ? ?	2000 ? ?	1000 ? ?	600 ? ?	600 ? ?	600 ? ?	1100 ? ?	1100 ? ?	400 ? ?
0.485 ? ?	1.2 ? ?	1.75 ? ?	0.485 ? ?	0.01 ? ?	0.01 ? ?	0.09 ? ?	0.09 ? ?	0.089 ? ?
Enable ? ?	Adjustable Current Limit ? ?	Synchronous Rectification UVLO Adjustable ? ?	Enable ? ?	Adjustable Current Limit Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable ? ?	Adjustable Current Limit Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable ? ?	Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ?	Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ?	Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ?
Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Constant on-time (COT) ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?
99 ? ?	99 ? ?	90 ? ?	99 ? ?	100 ? ?	100 ? ?	98 ? ?	98 ? ?	98 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 150 ? ?	-40 to 150 ? ?	-40 to 150 ? ?	-40 to 150 ? ?	-40 to 125 ? ?
Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?
VSSOP WSON ? ?	MSOP-PowerPAD ? ?	SO PowerPAD WSON ? ?	VSSOP WSON ? ?	VSON ? ?	VSON ? ?	SON ? ?	SON ? ?	SON VSSOP ? ?
