INA4181 四通道 26V、雙向、低側或高側電壓輸出電流檢測放大器

數據： INAx181 雙向低側和高側電壓輸出電流檢測放大器數據表 (Rev. D)

描述

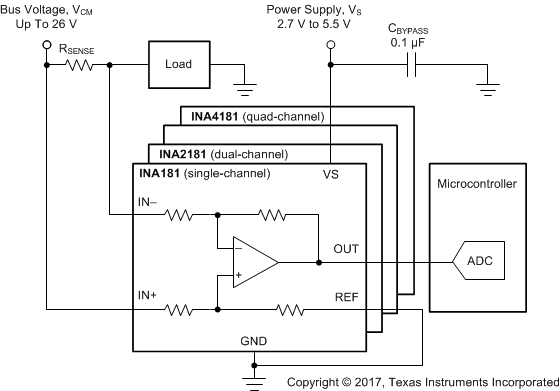

INA181，INA2181和INA4181（INAx181）電流檢測放大器專為經成本優化的應用而設計。這些器件是一系列雙向電流檢測放大器（也稱為電流分流監控器），可在獨立于電源電壓的-0.2V至+ 26V范圍內的共模電壓中感測電流檢測電阻器上的壓降.INAx181系列集成有一個匹配的電阻器增益網絡，具有四個固定增益器件選項：20V /V，50V /V，100V /V或200V /V.該匹配增益電阻器網絡可最大限度地減小增益誤差并降低溫漂。

這些器件由2.7V至5.5V單電源供電。而雙通道INA2181消耗的最大電源電流為500μA，四通道INA4181消耗的最大電源電流為900μA。

INA181采用6引腳SOT-23封裝，INA2181采用10引腳VSSOP封裝，INA4181采用20引腳TSSOP封裝。所有器件選項的額定擴展工作溫度范圍均為-40°C至+ 125°C 。< /p>

特性

共模范圍（V _CM）： - 0.2V至+ 26V
高帶寬：350kHz（A1器件）
失調電壓：
- ±150μV（最大值），V _CM = 0V
- ±500μV （最大值），V _CM = 12V
輸出壓擺率：2V /μs
雙向電流檢測功能
精度：
- ±1％增益誤差（最大值）
- 1μV/°C溫漂（最大值）
< /li>
增益選項：
- 20 V /V（A1器件）
- 50 V /V（A2器件）
- 100 V /V（ A3器件）
- 200 V /V（A4器件）
靜態電流：最大為260μA（INA181）

所有商標均為其各自所有者的財產。

參數 與其它產品相比?電流感應放大器模擬輸出

?
Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

INA4181	INA181	INA2181
26 ? ?	26 ? ?	26 ? ?
-0.2 ? ?	-0.2 ? ?	-0.2 ? ?
150 ? ?	150 ? ?	150 ? ?
0.2 ? ?	0.2 ? ?	0.2 ? ?
100 20 200 50 ? ?	100 20 200 50 ? ?	100 20 200 50 ? ?
1 ? ?	1 ? ?	1 ? ?
20 ? ?	20 ? ?	20 ? ?
84 ? ?	84 ? ?	84 ? ?
350 210 150 105 ? ?	350 210 150 105 ? ?	350 210 150 105 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?
2.7 ? ?	2.7 ? ?	2.7 ? ?
1 ? ?	0.3 ? ?	0.5 ? ?
4 ? ?	1 ? ?	2 ? ?
Bi-directional Low-side Capable Quad channel ? ?	Bi-directional Low-side Capable ? ?	Bi-directional Dual channel Low-side Capable ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
TSSOP ? ?	SOT-23 ? ?	VSSOP ? ?
20TSSOP: 42 mm2: 6.4 x 6.5(TSSOP) ? ?	6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
