TLV07 36V 精密軌至軌輸出運算放大器

數據： TLV07 36V 精密軌到軌輸出運算放大器數據表 (Rev. A)

描述

TLV07器件是使用TI激光修整運算放大器技術制造的一款36V，單電源，低噪聲，精密運算放大器。每個放大器的輸入失調電壓均在生產中經過修整，從而獲得100μV（最大值）的低失調電壓。

TLV07具有出色的直流精度和交流性能，包括軌到軌輸出，低失調電壓（最大值± 100μV）和1MHz帶寬.TLV07可在G = 1且電容負載高達200pF時保持穩定。輸入可在負電源軌以下100mV以及正電源軌2V之內工作。這種寬輸入電壓范圍與120dB的高CMRR特性相結合，使得TLV07非常適合在同相配置下工作。

TLV07運算放大器的額定工作溫度范圍為-40°C至+ 125°C。

特性

低失調電壓：100μV（最大值）
軌到軌輸出
低噪聲：19nV /√ Hz
單位增益穩定
RFI濾波輸入
輸入范圍包括負電源
軌到軌輸出
增益帶寬：1MHz的
低靜態電流：930μA
全工業溫度范圍：< br> -40°C至+ 125°C

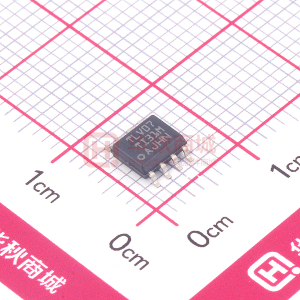

采用符合行業標準的8引腳SOIC封裝

所有商標均為其各自的商標。擁有者。

參數 與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

TLV07	OP07C
1 ? ?	1 ? ?
2.7 ? ?	6 ? ?
36 ? ?	36 ? ?
1 ? ?	0.6 ? ?
0.4 ? ?	0.3 ? ?
Out ? ?	No ? ?
0.1 ? ?	0.25 ? ?
0.9 ? ?	0.5 ? ?
0.95 ? ?	2.4 ? ?
19 ? ?	9.8 ? ?
120 ? ?	120 ? ?
Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	0 to 70 ? ?
SOIC ? ?	PDIP SOIC ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
40 ? ?	1800 ? ?
17 ? ?	10 ? ?
EMI Hardened ? ?	N/A ? ?
CMOS ? ?	Bipolar ? ?
