OPA4140 11MHz 單電源、低噪聲、精密軌至軌輸出 JFET 放大器

數據： High-Precision, Low-Noise, Rail-to-Rail Output, 11-MHz JFET Op Amp 數據表

描述

OPA140，OPA2140和OPA4140運算放大器（op amp）系列是一系列低功耗JFET輸入放大器，具有良好的漂移和低輸入偏置當前。包括V-的軌到軌輸出擺幅和輸入范圍允許設計人員利用JFET放大器的低噪聲特性，同時還可連接現代的單電源，精密模數轉換器（ADC）和數模轉換器（DAC）。

OPA140可實現11 MHz單位增益帶寬和20 V /μs壓擺率，同時僅消耗1.8 mA（典型值）的靜態電流。它采用4.5 V至36 V單電源或±2.25 V至±18 V雙電源供電。

所有型號均在-40°C至125°C范圍內工作，可用于最具挑戰性的環境。 OPA140（單通道）采用5引腳SOT-23,8引腳VSSOP和8引腳SOIC封裝; OPA2140（雙通道）采用8引腳VSSOP和8引腳SOIC封裝; OPA4140（四通道）采用14引腳SOIC和14引腳TSSOP封裝。

特性

極低偏移漂移：1μV/°C最大
極低偏移：120μV

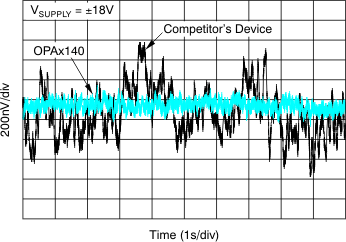

非常低1 /f噪聲：250 nV _PP，0.1 Hz至10 Hz
低噪聲： 5.1 nV /√ Hz
壓擺率：20 V /μs
低電源電流：2 mA最大值< /li>
輸入電壓范圍包括V-電源
單電源供電：4.5 V至36 V
雙電源供電：±2.25 V至±18 V < /li>
無相位反轉
行業標準SOIC封裝
VSSOP，TSSOP和SOT-23封裝

參數 與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA4140
4 ? ?
4.5 ? ?
36 ? ?
11 ? ?
20 ? ?
In to V- Out ? ?
0.12 ? ?
0.35 ? ?
1.8 ? ?
5.1 ? ?
140 ? ?
Catalog ? ?
-40 to 125 ? ?
SOIC TSSOP ? ?
14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
10 ? ?
30 ? ?
N/A ? ?
FET ? ?
