OPA547 具有關斷功能的高電壓、高電流運放

數據： High-Voltage, High-Current Operational Amplifier 數據表

描述

OPA547是一款低成本，高電壓/大電流運算放大器，非常適合驅動各種負載。激光調整的單片集成電路提供出色的低電平信號精度和高輸出電壓和電流。

OPA547采用單電源或雙電源供電，具有設計靈活性。在單電源供電時，輸入共模范圍擴展到地下。

OPA547在內部受到過溫保護和電流過載保護。此外，OPA547旨在提供精確的，用戶選擇的電流限制。與使用與輸出電流路徑串聯的“功率”電阻的其他設計不同，OPA547間接感應負載。這允許通過0到150μA的控制信號將電流限制從0mA調節到750mA。這可以通過電阻/電位計輕松完成，也可以通過電壓輸出或電流輸出DAC進行數字控制。

使能/狀態（E /S）引腳提供兩種功能。引腳上的輸入不僅禁用輸出級以有效地?cái)嚅_負載，還可降低靜態電流以節省功耗。可以監視E /S引腳輸出，以確定OPA547是否處于熱關斷狀態。

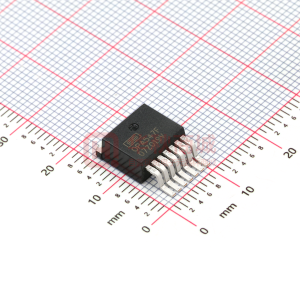

OPA547采用行業標準7引腳交錯直引腳TO-220封裝，以及7 -lead DDPAK表面貼裝塑料電源包。銅接頭可輕松安裝到散熱器或電路板上，從而實現出色的散熱性能。它適用于擴展工業溫度范圍，40°C至+ 85°C。

特性

供電范圍
高輸出電流：
寬輸出電壓擺動
完全保護：
輸出禁用控制
熱關斷指示燈
高速率：6V /μs
低流量電流
封裝：
< /li>
應用
- 閥門，執行器驅動器
- SYNCHRO，SERVO DRIVERS
- 電源
- 測試設備
- 傳感器激動
- 音頻放大器

參數 與其它產品相比?功率運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
Output Current (Typ) (mA)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Rail-to-Rail
Architecture
?

OPA547
1 ? ?
8 ? ?
60 ? ?
500 ? ?
1 ? ?
6 ? ?
5 ? ?
25 ? ?
10 ? ?
Adj Current Limit Shutdown ? ?
Catalog ? ?
-40 to 85 ? ?
DDPAK/TO-263 TO-220 ? ?
7DDPAK/TO-263: 154 mm2: 15.24 x 10.1(DDPAK/TO-263) See datasheet (TO-220) ? ?
500000 ? ?
95 ? ?
In to V- ? ?
Bipolar ? ?
