      LMC7101Q-Q1 Tiny Low power Operational Amplifier with Rail-to-Rail Input and Output

      數據：

      描述

      LMC7101器件是一款采用節省空間的5引腳SOT-23微型封裝的高性能CMOS運算放大器。這使得LMC7101非常適合空間和重量關鍵型設計。性能與LMC6482和LMC6484類型的單個放大器類似，具有軌至軌輸入和輸出，高開環增益，低失真和低電源電流。

      微型封裝的主要優點在小型便攜式電子設備（如手機，尋呼機，筆記本電腦，個人數字助理和PCMCIA卡）等應用中體現最為明顯?？梢詫⑽⑿头糯笃鞣胖迷诎迳闲枰鼈兊牡胤?，從而簡化板布局。

      特性

      • 微型5引腳SOT-23封裝可節省空間 - 典型的電路布局所占用的空間是8引腳SOIC設計的一半< /li>
      • 可在2.7V，3V，5V，15V電源電壓下確保實現額定規格參數
      • 5V下的電源電流典型值為0.5mA
      • 5V下的總諧波失真典型值為0.01％
      • 增益帶寬為1MHz
      • 與常用的LMC6482和LMC6484類似
      • 軌至軌輸入和輸出
      • 溫度范圍為-40°C至125°C
        （LMC7101Q-Q1）

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?通用 運算放大器

      ?
      Number of Channels (#)
      Total Supply Voltage (Min) (+5V=5, +/-5V=10)
      Total Supply Voltage (Max) (+5V=5, +/-5V=10)
      GBW (Typ) (MHz)
      Slew Rate (Typ) (V/us)
      Rail-to-Rail
      Vos (Offset Voltage @ 25C) (Max) (mV)
      Iq per channel (Typ) (mA)
      Vn at 1kHz (Typ) (nV/rtHz)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Offset Drift (Typ) (uV/C)
      Features
      Input Bias Current (Max) (pA)
      CMRR (Typ) (dB)
      Output Current (Typ) (mA)
      Architecture
      LMC7101Q-Q1
      1 ? ?
      2.7 ? ?
      15.5 ? ?
      1.1 ? ?
      1.1 ? ?
      In
      Out ? ?
      7 ? ?
      0.5 ? ?
      37 ? ?
      Automotive ? ?
      -40 to 125 ? ?
      SOT-23 ? ?
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
      1 ? ?
      N/A ? ?
      64 ? ?
      82 ? ?
      24 ? ?
      CMOS ? ?

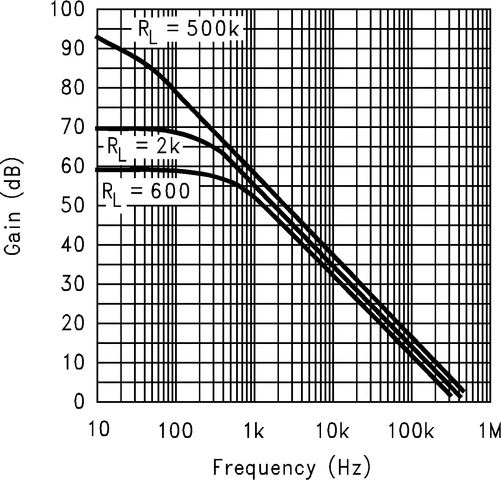

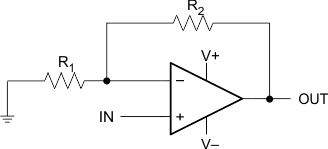

      方框圖 (2)

      技術文檔

      數據手冊（1）
