LMV796-Q1 17 MHz、低噪聲、CMOS 輸入、1.8V 運算放大器

數據： LMV796/LMV796Q/LMV797 17 MHz, Low Noise, CMOS Input, 1.8V Op Amps 數據表

描述

LMV796 /LMV796Q（單通道）和LMV797（雙通道）低噪聲CMOS輸入運算放大器提供5.8 nV /√的低輸入電壓噪聲密度 Hz ，同時僅消耗1.15 mA（LMV796 /LMV796Q）的靜態電流。 LMV796 /LMV796Q和LMV797是單位增益穩定運算放大器，增益帶寬為17 MHz。 LMV796 /LMV796Q /LMV797的電源電壓范圍為1.8V至5.5V，可采用單電源供電。 LMV796 /LMV796Q /LMV797均具有軌到軌輸出級，能夠驅動600Ω負載并提供高達60 mA的電流。

LMV796 /LMV796Q系列可在低電壓下提供最佳性能和低噪音系統。 CMOS輸入級，典型輸入偏置電流在幾毫微安的范圍內，輸入共模電壓范圍（包括地），使LMV796 /LMV796Q和LMV797成為低功耗傳感器應用的理想選擇。

< p> LMV796 /LMV796Q /LMV797采用TI先進的VIP50工藝制造。 LMV796 /LMV796Q采用5引腳SOT-23封裝。 LMV797采用8引腳VSSOP封裝。

特性

（典型的5V電源，除非另有說明）

輸入參考電壓噪聲5.8 nV /√ Hz
輸入偏置電流100 fA
Unity增益帶寬17 MHz

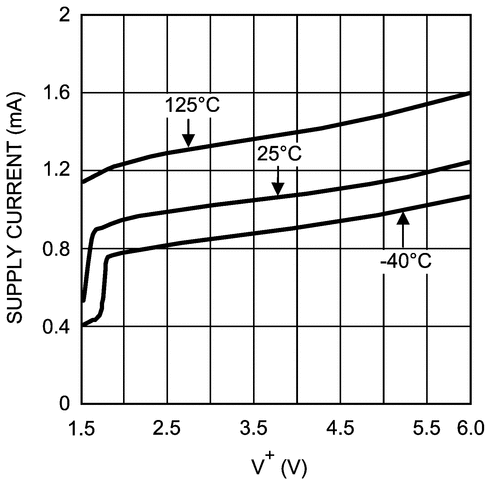

每通道電源電流
- LMV796 /LMV796Q 1.15 mA
- LMV797 1.30 mA
軌到軌輸出擺幅
- @10kΩ負載鐵路25 mV
- @2kΩ負載45 mV鐵路
保證2.5V和5.0V性能
總諧波失真0.01％@ 1kHz，600Ω
溫度范圍-40°C至125°C
LMV796Q是一種汽車級產品，符合AEC-Q100 1級標準，并在汽車級流量。

所有商標均為其各自所有者的財產。

參數與其它產品相比?通用運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

LMV796-Q1	LMV796
1 ? ?	1 ? ?
1.8 ? ?	1.8 ? ?
5 ? ?	5 ? ?
17 ? ?	17 ? ?
9.5 ? ?	9.5 ? ?
In to V- Out ? ?	In to V- Out ? ?
1.35 ? ?	1.35 ? ?
1.15 ? ?	1.15 ? ?
5.8 ? ?	5.8 ? ?
Automotive ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?
SOT-23 ? ?	SOT-23 ? ?
5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
1 ? ?	1 ? ?
N/A ? ?	N/A ? ?
1 ? ?	1 ? ?
100 ? ?	100 ? ?
21 ? ?	21 ? ?
CMOS ? ?	CMOS ? ?
