      OPA4314 四路、3MHz、低功耗、低噪聲、RRI/O、1.8V CMOS 運算放大器

      數據：

      描述

      OPA314系列單通道，雙通道和四通道運算放大器是新一代低功耗，通用互補金屬氧化物半導體（CMOS）放大器的典型代表。該器件系列將軌到軌輸入和輸出擺??幅，低靜態電流（5 V S 時的典型值為150μA）與3MHz高帶寬和極低噪聲（1kHz時為14nV /√ Hz ）相結合，廣泛應用于要求在成本和性能間達到良好平衡的電池供電應用。低輸入偏置電流支持源阻抗高達兆歐級的應用。

      OPA314器件采用穩健耐用的設計，方便電路設計人員使用。該器件具有單位增益穩定的集成RF /EMI抑制濾波器，在過驅條件下不會出現反相并且具有高靜電放電（ESD）保護（4kV人體模型（HBM））。

      此類器件經過優化，適合在1.8V（±0.9V）至5.5V（±2.75V）的低電壓狀態下工作并可在-40°C至125°C的完全擴展溫度范圍內額定行。

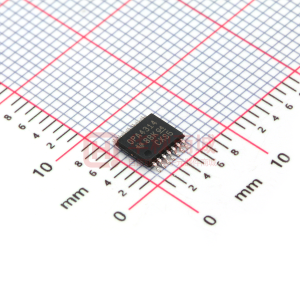

      OPA314（單通道）采用SC70-5和小外形尺寸晶體管（SOT）23-5封裝.OPA2314（雙通道）采用小外形尺寸（SO）-8，微型小外形尺寸（MSOP）-8和四方扁平無引線（DFN）-8封裝。四通道OPA4314采用薄型小外形尺寸（TSSOP）-14封裝。

      特性

      • 低I Q ：150μA/通道
      • 寬電源電壓：1.8V至5.5 V
      • 低噪聲：1kHz下為14nV /√ Hz
      • 增益帶寬：3MHz
        • < li>低輸入偏置電流：0.2pA
      • 低偏移電壓：0.5mV
      • 單位增益穩定
      • 內部射頻/電磁干擾（RF /EMI ）濾波器
      • 擴展溫度范圍：
        -40°C至125°C

      應用范圍

      • 電池供電儀器：
        • 消費類應用，工業應用，醫療應用
        • 筆記本電腦，便攜式媒體播放器
      • 光電二極管放大器< /li>
      • 有源濾波器
      • 遠程感測
      • 無線計量
      • 手持測試設備

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?通用 運算放大器

      ?
      Number of Channels (#)
      Total Supply Voltage (Min) (+5V=5, +/-5V=10)
      Total Supply Voltage (Max) (+5V=5, +/-5V=10)
      GBW (Typ) (MHz)
      Slew Rate (Typ) (V/us)
      Rail-to-Rail
      Vos (Offset Voltage @ 25C) (Max) (mV)
      Iq per channel (Typ) (mA)
      Vn at 1kHz (Typ) (nV/rtHz)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Offset Drift (Typ) (uV/C)
      Features
      Input Bias Current (Max) (pA)
      CMRR (Typ) (dB)
      Output Current (Typ) (mA)
      Architecture
      OPA4314 OPA2314 OPA314
      4 ? ? 2 ? ? 1 ? ?
      1.8 ? ? 1.8 ? ? 1.8 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ?
      3 ? ? 3 ? ? 3 ? ?
      1.5 ? ? 1.5 ? ? 1.5 ? ?
      In
      Out ? ?      		 In
      Out ? ?      		 In
      Out ? ?
      2.5 ? ? 2.5 ? ? 2.5 ? ?
      0.15 ? ? 0.15 ? ? 0.15 ? ?
      14 ? ? 14 ? ? 14 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      TSSOP ? ? SOIC
      SON
      VSSOP ? ?      		 SC70
      SOT-23 ? ?
      14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      See datasheet (SON)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 5SC70: 4 mm2: 2.1 x 2(SC70)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
      1 ? ? 1 ? ? 1 ? ?
      EMI Hardened ? ? EMI Hardened
      Small Size ? ?      		 Small Size
      EMI Hardened ? ?
      10 ? ? 10 ? ? 10 ? ?
      80 ? ? 80 ? ? 80 ? ?
      20 ? ? 20 ? ? 20 ? ?
      CMOS ? ? CMOS ? ? CMOS ? ?
