LMV852 雙路 8 MHz 低功耗 CMOS，EMI 硬化運算放大器

數據： LMV851/LMV852/LMV854 8 MHz Low Power CMOS, EMI Hardened Operational Amplifiers 數據表

描述

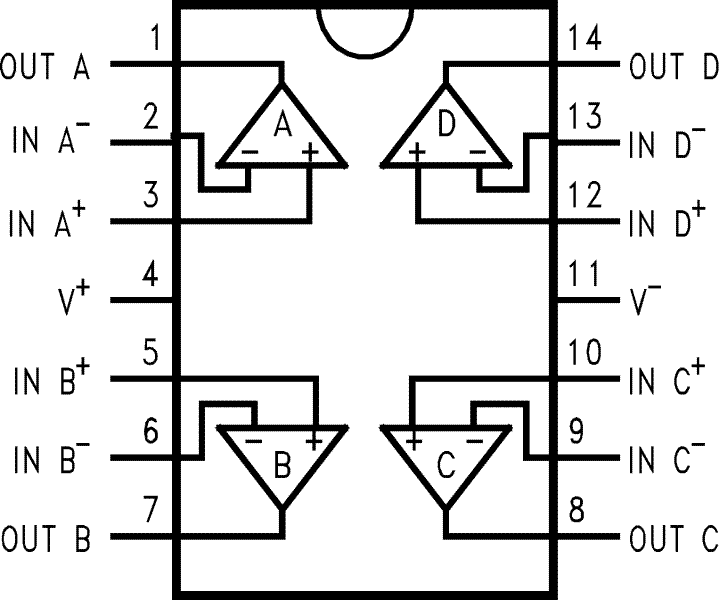

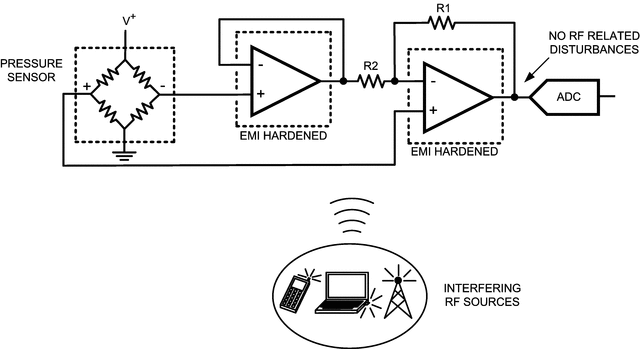

德州儀器公司的LMV851 /LMV852 /LMV854是CMOS輸入，低功耗運算放大器IC，提供低輸入偏置電流，-40°的寬溫度范圍C至+ 125°C且性能卓越，使其成為堅固耐用的通用零件。此外，LMV851 /LMV852 /LMV854經過EMI硬化處理，可最大限度地減少干擾，因此非常適合EMI敏感應用。單位增益穩定LMV851 /LMV852 /LMV854具有8 MHz帶寬，每通道僅消耗0.4 mA電流。這些器件還可以保持200 pF的容性負載的穩定性。 LMV851 /LMV852 /LMV854在功率和空間使用方面具有卓越的性能和經濟性。該系列器件的最大輸入失調電壓為1 mV，軌到軌輸出級和輸入共模電壓范圍包括地。在2.7V至5.5V的工作電源范圍內，LMV851 /LMV852 /LMV854的CMRR為92 dB，PSRR為93 dB。 LMV851 /LMV852 /LMV854采用節省空間的5引腳SC70封裝，8引腳VSSOP和14引腳TSSOP封裝。

特性

除非另有說明，否則典型值
在T _A = 25°C，V _SUPPLY = 3.3V
電源電壓2.7V至5.5V
電源電流（每通道）0.4 mA
輸入失調電壓最大1 mV < /li>
輸入偏置電流0.1 pA
GBW 8 MHz

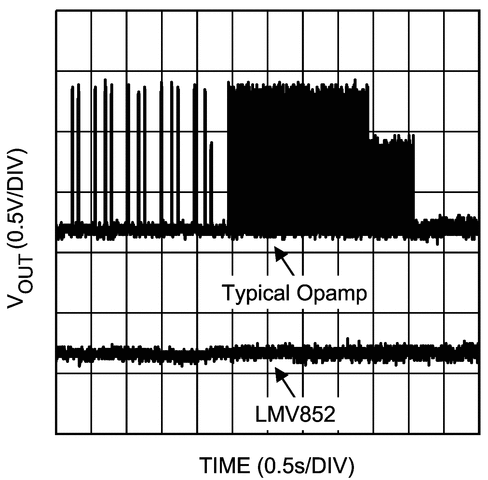

1.8 GHz時的EMIRR 87 dB
1 kHz時的輸入噪聲電壓11 nV /√Hz
壓擺率4.5 V /μs
輸出電壓擺幅軌到軌
輸出電流驅動30 mA
工作環境溫度范圍-40°C至125°C

所有商標均為其各自所有者的財產。

參數 與其它產品相比?通用運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

LMV852
2 ? ?
2.7 ? ?
5.5 ? ?
8 ? ?
4.5 ? ?
In to V- Out ? ?
1 ? ?
0.41 ? ?
11 ? ?
Catalog ? ?
-40 to 125 ? ?
VSSOP ? ?
8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
0.4 ? ?
EMI Hardened ? ?
10 ? ?
94 ? ?
62 ? ?
CMOS ? ?
