LM5021 8-30V、電流模式 AC-DC PWM 升壓控制器

數據： LM5021 AC-DC 電流模式 PWM 控制器數據表 (Rev. E)

描述

LM5021離線式脈寬調制（PWM）控制器包含有實現采用電流模式控制的高效離線式單端反激/正激電源轉換器所需的所有特性.LM5021包含超低（25μA）啟動電流特性，可最大程度降低高壓啟動網絡中的功耗。跳周期模式可降低輕負載條件下的功耗，從而實現節能應用（ENERGYSTAR?），CECP等）。附加特性包括欠壓鎖定，逐周期電流限制，斷續模式過載保護，斜率補償，軟啟動和振蕩器同步功能。這款高性能8引腳IC的總傳播延遲不到100ns，并且能夠通過單個電阻設定1MHz的振蕩器。

特性

超低啟動電流（最大值為25μA）
電流模式控制
跳周期模式，可降低待機功耗
單電阻可編程振蕩器
同步振蕩器
可調軟啟動
集成0.7 A峰值電流柵極驅動器
直接光耦合器接口
最大占空比限制（LM5021-1為80％，LM5021-2為50％）
帶滯后的欠壓鎖定（UVLO）保護
逐周期過流保護
針對持續過載保護的斷續模式
電流感測信號的前緣消隱

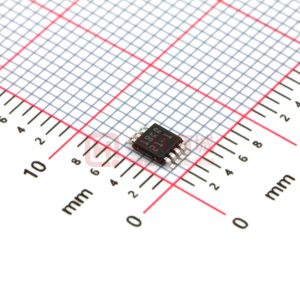

封裝：超薄小外形尺寸（VSSOP-8）或塑料雙列直插式（PDIP- 8）封裝

應用

斷續導通模式（DCM）/連續導通模式（CCM）反激轉換器
智能電表和音頻放大器的開關模式電源（SMPS）
樓宇自動化和白色家電SMPS
隔離電信電源

全部商標是其各自所有者的財產。所有商標均為其各自所有者的財產。

參數與其它產品相比?反激式控制器

?
Control Method
Duty Cycle (Max) (%)
Frequency (Max) (kHz)
UVLO Thresholds On/Off (V)
Features
Operating Temperature Range (C)
Package Group
Rating
Package Size: mm2:W x L (PKG)
?

LM5021	LM5021-Q1
Current ? ?	Current ? ?
80 ? ?	80 ? ?
1000 ? ?	1000 ? ?
20/7.25 ? ?	20/7.25 ? ?
SSR DCM CCM Frequency Synchronization Smart Meters Compatible Audio Compatible Motor Drive Compatible Power Delivery Compatible ? ?	SSR DCM CCM Frequency Synchronization Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?
PDIP VSSOP ? ?	VSSOP ? ?
Catalog ? ?	Automotive ? ?
See datasheet (PDIP) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
