摘要：MAX16800測試板是一個簡單的高亮度LED驅動電路板，專為驅動Osram、Lumileds、Nichia、Cree或其它LED驅動設計。測試表明，MAX16800適合用于汽車的內部和外部LED照明，以及商業和工業LED照明。

概述

40V、350mA，可調節的線性高亮度LED驅動器

MAX16800測試板是經過完全安裝和測試的電路板，用于評估MAX16800高亮度LED驅動器。MAX16800的輸出電流通過與LED串聯的外部檢流電阻設置。使能(EN)引腳允許連接一個寬范圍的PWM亮度調節信號。MAX16800非常適合要求高壓輸入的汽車應用，能夠承受高達40V的甩負載。

特性

• ±3.5%輸出電流精度
• 內置調整管，低壓差(<1.2V)
• +5V穩壓輸出，可以源出4mA電流
• 差分LED電流檢測
• 關斷時，具有極低的電源電流(12μA，典型)
• 低至204mV的電流檢測基準有助于降低功耗
• 工作電壓可低至+5V，滿足汽車?yán)鋯?dòng)的要求
• 整形電路用于平滑波形邊沿，降低PWM亮度調節的EMI輻射

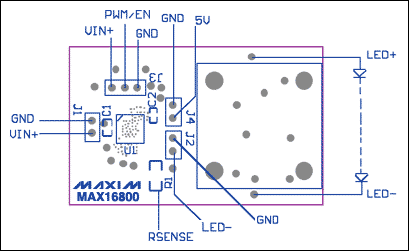

電路板布局和連接

規格

Input Voltage	6.5V to 40V
LED Current (load Current)	0.35mA to 350mA, set at 350mA
Maximum Output Voltage	Input Voltage―0.6V (typ.)
Short-Circuit Protection	Continuous
Thermal Shutdown	155°C (typ)
PWM/ENable Pin Voltage	Up to 40V
PWM Dimming Range	100Hz to 1KHz (typ.)

實際尺寸：2"x 1.25"

PCB頂層絲印層


PCB頂層


PCB底層

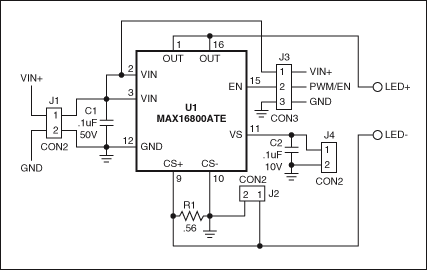

電路框圖


元件列表

Reference	Part	Value	Manufacturer
C1	-	0.1μ, 50V, 10%, Ceramic X7R, (0603)	-
C2	-	0.1μ, 10V, 10%, Ceramic X7R, (0402)	-
R1	-	0.56Ω, 1%, (1206)	-
U1	MAX16800ATE	Linear Adjustable, High-Brightness LED Driver	Maxim
LED	Q65110A2922	Golden DRAGON White LED (LW W5SG)	OSRAM Opto
LED*	LXHL-MW1B	Luxeon Star/C White LED	Lumileds

*注：可以驅動Luxeon Star的LED或其它任何高亮度LED。

說明

VIN+: 將直流輸入電源的正端連接到J1-1。

GND: 將直流輸入電源的負端連接到J1-2。

LED+: 將串聯LED的陽極連接到這個焊盤。使用外接LED時，斷開板上的LED。

LED-: 將串聯LED的陰極連接到這個焊盤。當使用外接LED時，斷開板上的LED。

PWM/EN: 此引腳可以用于使能/禁用LED驅動器或用于連接PWM亮度調節信號。用跳線連接VIN+和PWM/EN引腳，將打開LED驅動器。關斷LED驅動器時，則使用跳線連接PWM/EN引腳至GND。

在PWM/EN引腳和GND引腳之間作用一個PWM信號，可以在0至100%最大設置電流之間調節LED電流，改變PWM信號的占空比則會改變LED的亮度。將EN引腳連接到VIN時，也可以利用PWM信號對VIN+ (輸入電源)進行斬波達到調節LED亮度的目的。

LED電流設置: 設置LED電流為350mA。LED電流可以通過改變R1的阻值，按照下式調整：ILED = VSENSE / R1。

電流可以通過在J2的LED和GND引腳之間添加外接電阻進行調整。當使用外部電阻時，必須確保R1斷開。

可以在J2引腳之間接入示波器探頭，以監控通過LED的電流。測得的電壓除以R1，既為通過LED的電流。

線性亮度調節: LED的電流可以通過改變R1的阻值或在LED引腳增加一個偏移電壓實現線性調節。可以在V5 REG與LED-和GND引腳之間接入電阻分壓器產生偏移電壓。

斷開LED: 當驅動器運行時，斷開LED連接，將不會損壞LED或驅動器。

功耗: 當IC功耗使結溫達到155°C，熱關斷功能將會關斷器件。可以在器件輸入端添加一個電阻，或?qū)⒁粋€(gè)電阻與LED串聯，減小IC的功耗。電阻的額定功率必須高于I2R (I為輸入電流或LED電流，R為所添加的電阻)。

V5: +5V穩壓器可以為J4的其它元件供電。當EN引腳接GND時，V5輸出關斷，以減小靜態電流。

接頭位置功能說明

Jumper	Setting	Effect
J2	Open	R1 senses LED current
J2	Short	Device will internally current-limit to the maximum current set by the short-circuit current limit (800mA, max). This may cause LED damage.
J2	R1-removed; external resistor added to these pins	Current through the LEDs will be determined by the value of resistor on J2.
J3	No jumper	Will cause an undetermined voltage on the EN pin, which can enable or disable operation.
J3	Pins 1 and 2 shorted	Device enabled; LED current regulated
J3	Pins 2 and 3 shorted	Device disabled; in low-current standby, V5 turns off.
