　　一 MAX16800性能介紹

　　MAX16800是一種可工作于高電壓、可設定恒流輸出的高亮度白色LED驅動器。該器件主要特點：工作電壓范圍6.5～40V;恒流輸出范圍35～350mA;輸出電流精度可達±3.5%;內部集成了低壓差恒流調整管，其壓差典型值為 0.5V;另有輸出5V、4mA線性穩壓器給內部電路供電;過熱關閉保護;外部有電流檢測電阻及內部差動電流檢測放大器，形成控制回路，使led電流穩定;有EN端作選通及輸入PWM信號作調光(EN接低電平時，耗電典型值12μA);小尺寸有加強散熱功能的16管腳TQFN封裝;工作溫度范圍-40～+125℃。

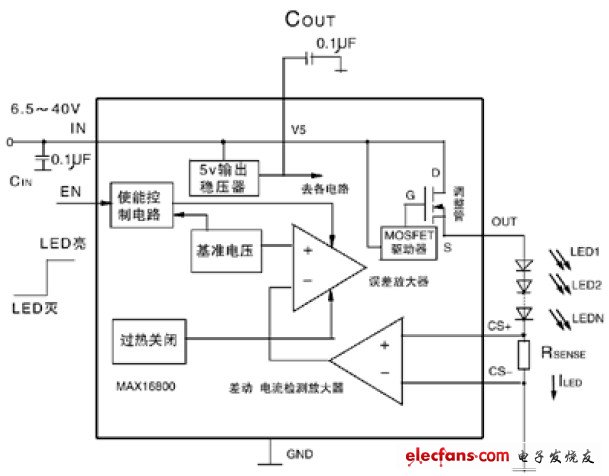

　　MAX16800的內部結構框圖如圖1所示。它由差動電流檢測放大器(外部接電流檢測電阻RSENSE)、誤差放大器、MOSFET驅動器、調整管(N溝道功率MOSFET)、基準電壓源、5V線性穩壓電源、使能(片選)控制電路及過熱關閉保護電路組成。

?

　　圖1 MAX16800的結構框圖

　　圖中CIN、COUT是5V線性穩壓器的輸入、輸出電容，LED1，LED2，…，LEDN為負載、RSENSE為電流檢測電阻(負載電流ILED流過RSENSE時，在CS+及CS-兩端產生的電壓正比于ILED，此電壓輸入電流檢測入大器)。

　　二、工作原理

　　其工作原理：上電后，若EN端施加高電平，電路工作，根據設定的ILED電流確定了相應的RSENSE值。在RSENSE兩端產生的電壓(ILED ×RSENSE)往CS+、CS-輸入差動電流檢測放大器，其輸出電壓正比于ILED;此電壓輸入誤差放大器反相端，其同相端接基準電壓，誤差放大器的輸出電壓經升壓式MOSFET驅動器來驅動調整管(N溝道MOSFET)，使有一定的VGS，保證相應的ID(即ILED)。

　　若VIN ↓→ILED ↓→ILED×RSENSE↓→電流檢測放大器輸出電壓↓→ 誤差放大器輸出電壓 ↑→升壓式MOSFET驅動器的輸出電壓 ↑→VGS↑→ID↑(即ILED↑)。這個反饋控制回路保證負載電流ILED基本不變，實現恒流驅動LED。
