時鐘分頻原理

　　如果cpu是計算機的大腦，電流是計算機的血液，那么時鐘則是計算機的心臟，時鐘頻率決定了處理器運算的快慢，它的每一次“跳動”都驅動著處理器不停的執行命令。不同的是，人的各個部位心率是一樣的，但計算機卻有多個頻率，而且每個部位可能有不同的頻率，比如“大腦”有一個頻率，“手“有一個頻率，“腳”使用的是另外一個頻率，這樣就產生了兩個問題：怎么產生這些不同的頻率？處理器怎么與自己不同頻率的外設實現交互？

　　怎么產生這些不同的頻率？

　　為了獲取穩定的時鐘，我們一般使用外部晶振來提供，晶振是由石英和震蕩電路組成的，石英能夠提供穩定的頻率。一般一個計算機系統最少需要一個晶振，有些特殊的外設也會有自己特有的晶振，比如網卡，顯卡等，但是對于大多數連接cup的外設來說是沒有自己的晶振的，那么就需要cpu給他們提供時鐘，然而不同的外設需要的時鐘不一樣，cpu是怎么給這些外設提供不同的時鐘呢？

　　ARM處理器主要給外設提供了兩種連接總線，AHB總線（Advanced high Performance Bus）和APB總線，這兩種總線的時鐘在沒有初始化之前是一樣的，頻率等于外部晶振提供的頻率，在初始化以后，它們就可以為外設提供不同的時鐘了。

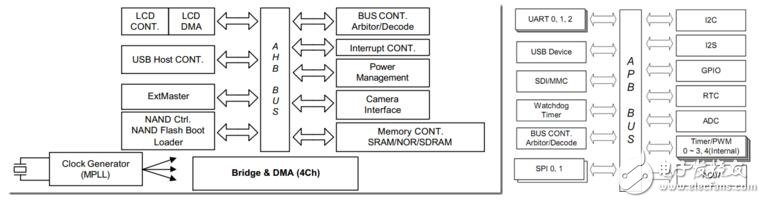

　　AHP和APB總線的內容將放到后面章節作為補充知識了解，因為他們對我們分析uboot的啟動過程關系不大。由于這兩種總線初始化以后，時鐘是不一樣的，所以連接的外設也不一樣，如下圖，一些工作頻率較高的外設掛接在AHB總線上，比如內存，nandflash，LCD控制器等，而工作頻率比較低的外設則掛接在APB總線上，比如UART串口，Watchdog，GPIO，USB等（注意：這里使用掛接，是因為這些設備是可以拔除的，而不影響其他外設的工作）。

　　我們這里先不管這些外設是怎么和總線連接的，但是先了解一點：連接在同一個總線上的外設，獲取到的時鐘是一樣的。當AHB和APB上的時鐘都不能滿足外設需求的時候，就需要PWM timer來幫忙了。

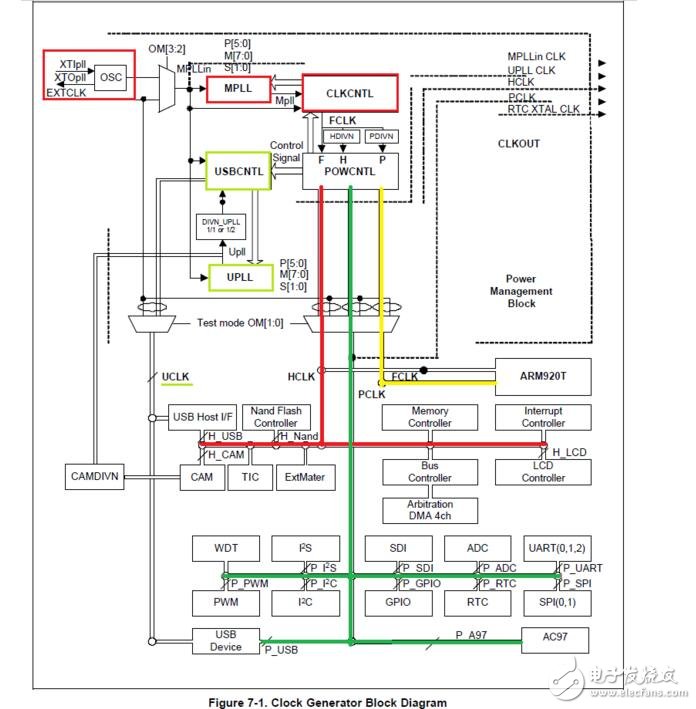

　　上面這張圖是s3c2440的時鐘生成圖，看上去挺復雜的，其實并不是那么回事，對于uboot的啟動來說，只要了解圖中紅色框框的部分就可以了，但是如果要編寫UBS驅動或者攝像頭驅動，則會涉及到圖中灰綠色的部分。因為我們只要分析uboot啟動過程中涉及到的東西，所以對USB和cam部分就不細講了。

　　圖中紅色框表示的是主時鐘的產生過程，灰綠色的框表示USB時鐘的產生過程，紅色線條表示輸出HCLK，綠色線條表示PCLK，黃色線條表示FCLK。

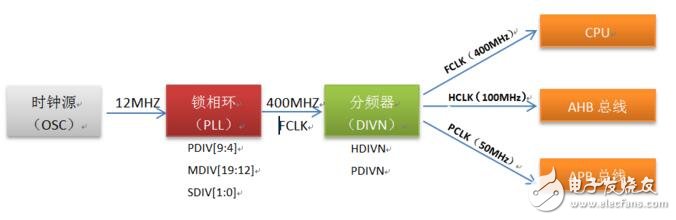

　　uboot啟動的時候，需要設置時鐘分頻，分頻的目的就是產生三種時鐘：PCLK、FCLK和HCLK，PCLK供APB總線使用，HCLK供AHB總線使用，FCLK則供cpu使用，而且從datasheet的電氣參數那一章可以查到FCLK，HCLK和PCLK的最大值分別是400MHz，100MHz和50MHz。下面就依照圖中的步驟來分析，這三種時鐘是怎么產生的。下圖是對上面這張圖的簡概：

　　1.時鐘源

　　為了減少外界環境對開發板的電磁干擾，降低制作成本，通常開發板的外部晶振時鐘頻率都是很低的。從圖中第一個紅框可以看出，cpu可以連接兩種外部時鐘源，一種是振蕩時鐘源，一種是時鐘信號，前者就是石英晶體振蕩電路，后者是其他振蕩器產生的時鐘信號，比如信號發生器產生的時鐘信號，雖然兩者都是特定頻率的正弦波形，但是在cpu的接線方式上是有不同的。

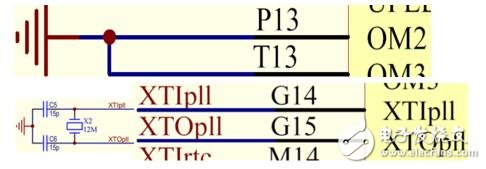

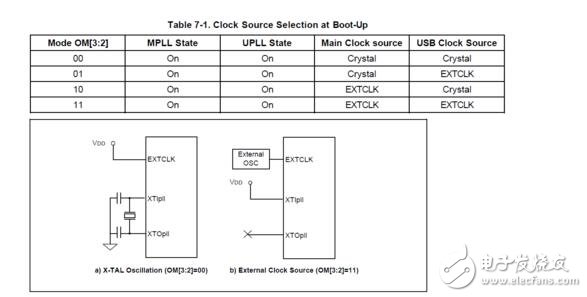

　　從這張表中可以看出，s3c2440可以連接兩個時鐘源，一個是主時鐘源，一個是USB時鐘源，如果主時鐘源需要接晶振源，則OM3需要為0，也就是要接地（這里暫時不討論ubs時鐘），同理，如果UBS時鐘源需要接晶振源，則OM2要接地。從電路圖中可以看到，OM2和OM3都接地，而且XTIpll引腳和XTOpll引腳接的是外部12M晶振，所以這里開發板的時鐘源是12M的外部晶振。（USB的時鐘源這里不討論）

　　需要注意的是，晶振提供的時鐘，只有在上電以后才開始起振的，而外部提供的信號時鐘是板子沒有上電的時候就已經在振蕩了，所以對晶振時鐘源需要作一個特殊的處理——變頻鎖定。

　　2.變頻鎖定

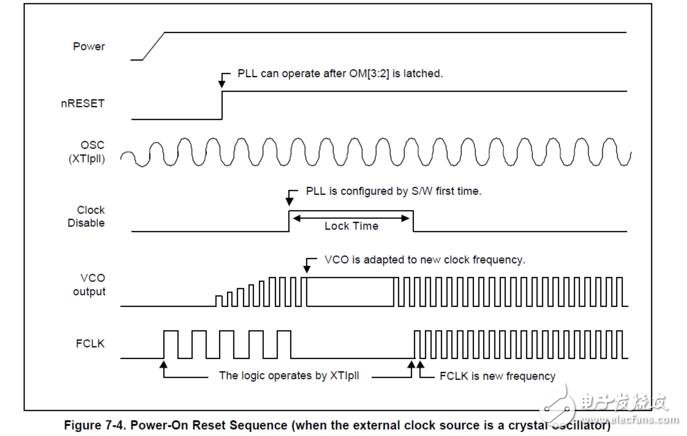

　　開發板剛上電的時候，晶振OSC開始提供晶振時鐘，由于系統剛剛上電，電壓信號等都還不穩定，這時復位信號（nRESET）拉低，那么外部晶振則直接作為系統時鐘FCLK，這時的FCLK是不規則的，為了讓cpu使用規則的時鐘頻率，需要將clock disable一小段時間，這個時間就是圖中的Lock Time，在這段時間里面，電壓會慢慢穩定，時鐘頻率也會調整到一個新的穩定狀態（VCO is adapted to new clock frequency），而且這段時間里面，FCLK是為0的，也就是說cpu是不會運行的，當這個Lock Time結束以后，FCLK就會獲得一個新的頻率（FCLK is new frequency）。注意這個時候的FCLK頻率就是晶振提供的頻率，他們的大小是一樣的，當經過倍頻以后，這個值將數倍的變化。

　　下面是變頻鎖定時間的設定寄存器：0~15位是設置主時鐘源鎖定時間的，后15位是設置USB鎖頻時間的，這里不考慮，值得注意的是對應的鎖頻時間可以從datasheet的電氣數據表中查到（PLL Lock Time）。

　　3.倍頻設置（鎖相環）

　　當cpu能夠獲取到穩定的時鐘時，就需要對時鐘進行倍頻了，現在知道外部晶振輸入的時鐘時12M，那怎樣把這個時鐘提高到100MHz，甚至是400MHz呢？這就涉及到了時鐘生成圖的第二個紅框框了（注意框框上面的S，P，M字樣），這個叫鎖相環（PLL），主頻的倍頻操作是由MPLL來設置的，而USB的倍頻操作是由UPLL來設置的，UPLL暫時不討論。所以要讓外部時鐘經過變化，擴大到400M，就需要對MPLLCON寄存器進行設置。

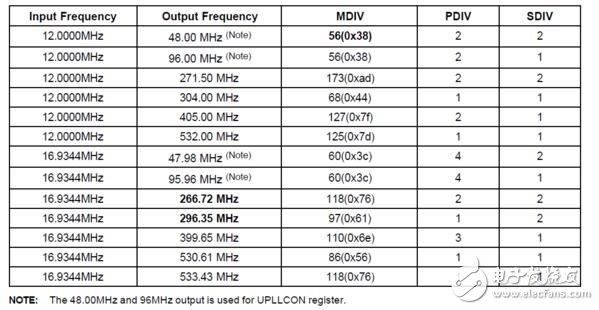

　　從上圖可以看出，不管是MLLCON或者UPLLCON，都由三個部分組成，主分頻、預分頻、后分頻控制位，這些分頻數值決定了12M進去的頻率，將會輸出多大頻率，下面這張表是手冊的推薦設置：比如我們要將12M是時鐘頻率倍頻成405M，則需要MDIV=0x7f，PDIV=0x2，SDIV=1，注意49M和96M是給USB的UPPLCON設置的。

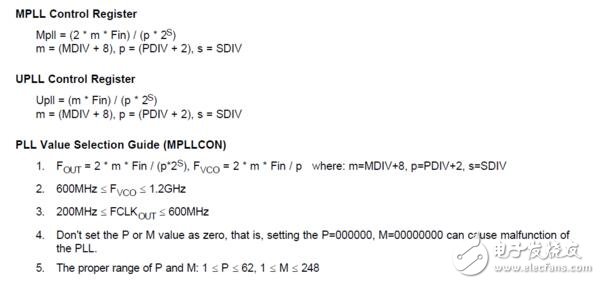

　　當然也可以不參考這個表格，使用計算公式

　　4.設置比例（分頻器）

　　設置完PLL寄存器以后，當穩定的時鐘通過鎖相環則會輸出更大倍數的頻率，而這個更大倍數的頻率則是FCLK，現在這個值則是400MHz，而不是12MHz了，現在我們得到了想要的FCLK，那怎么得到PCLK和HCLK呢？下面就涉及到分頻器的設置。

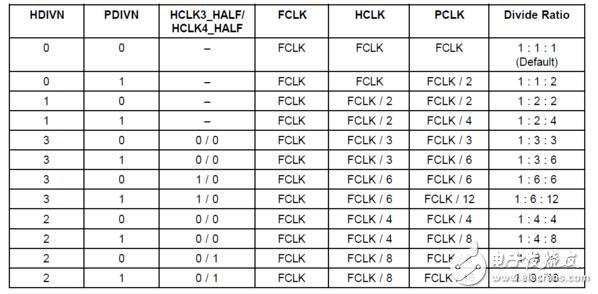

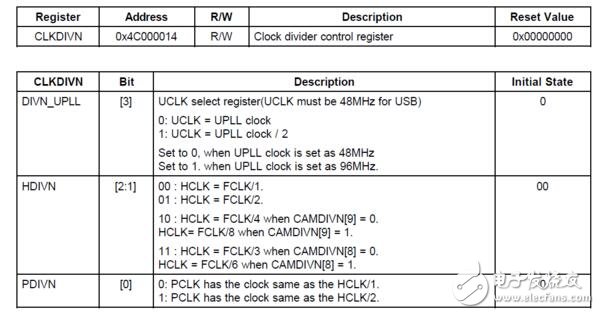

　　怎么設置HDIVN和PCIVN的數值，主要查找下面的表：

　　比如我們要將HCLK設置為100，PCLK設置為50， 那么HCLK=FCLK/4，PCLK=FCLK/8，查表可知為1:4：8，所以HDIVN=0x2，PDIVN=0x1， dvin_UPLL是UBS的時鐘，這里不討論。

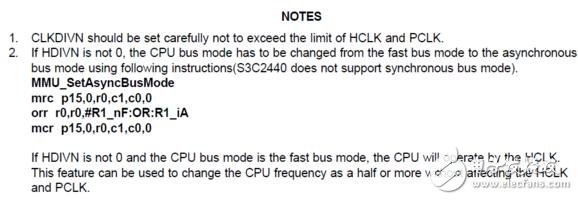

　　但是根據datasheet說明，當HDIV設置為非0的時候，cpu總線模式要進行改變，默認情況下FCLK=HCLK，cpu工作在fast bus mode快速總線模式下，HDIV設置為非0后，FCLK和HCLK不再相等，要將cpu改為異步總線模式，需要使用對應的代碼進行設置。

　　所以上面三步的代碼可總結如下：

　　［plain］ view plain copy#define S3C2410_MPLL_200MHZ （（0x5c《《12）|（0x04《《4）|（0x00））

　　#define S3C2440_MPLL_200MHZ （（0x5c《《12）|（0x01《《4）|（0x02））

　　/*

　　* 對于MPLLCON寄存器，［19:12］為MDIV，［9:4］為PDIV，［1:0］為SDIV

　　* 有如下計算公式：

　　* S3C2410： MPLL（FCLK） = （m * Fin）/（p * 2^s）

　　* S3C2410： MPLL（FCLK） = （2 * m * Fin）/（p * 2^s）

　　* 其中： m = MDIV + 8， p = PDIV + 2， s = SDIV

　　* 對于本開發板，Fin = 12MHz

　　* 設置CLKDIVN，令分頻比為：FCLK:HCLK:PCLK=1:2：4，

　　* FCLK=200MHz，HCLK=100MHz，PCLK=50MHz

　　*/

　　void clock_init（void）

　　{

　　// LOCKTIME = 0x00ffffff; // 使用默認值即可

　　CLKDIVN = 0x03; // FCLK:HCLK:PCLK=1:2：4， HDIVN=1，PDIVN=1

　　/* 如果HDIVN非0，CPU的總線模式應該從“fast bus mode”變為“asynchronous bus mode” */

　　__asm__（

　　“mrc p15， 0， r1， c1， c0， 0 ” /* 讀出控制寄存器 */

　　“orr r1， r1， #0xc0000000 ” /* 設置為“asynchronous bus mode” */

　　“mcr p15， 0， r1， c1， c0， 0 ” /* 寫入控制寄存器 */

　　）;

　　/* 判斷是S3C2410還是S3C2440 */

　　if （（GSTATUS1 == 0x32410000） || （GSTATUS1 == 0x32410002））

　　{

　　MPLLCON = S3C2410_MPLL_200MHZ; /* 現在，FCLK=200MHz，HCLK=100MHz，PCLK=50MHz */

　　}

　　else

　　{

　　MPLLCON = S3C2440_MPLL_200MHZ; /* 現在，FCLK=200MHz，HCLK=100MHz，PCLK=50MHz */

　　}

　　}

　　對于USB和CAM的時鐘設置都是相似的，這里就不累述了

　　補充：

　　前面介紹了鎖相環寄存器的設置，這里對鎖相環的工作原理作一個簡述。一個12MHz的時鐘經過鎖相環以后，產生了400MHz的FCLK時鐘，它是怎么辦到的呢？

　　鎖相環的作用比較多，不僅可以倍頻，還可以合成頻率，音頻解碼等，實現原理有所不同，下圖是S3c2440的鎖相環實現原理圖：

　　（1）當外部時鐘Fin進入鎖相環的時候，預分頻器（Divider P）會將該時鐘進行處理得到Fref信號，這個信號是reference參考信號，用于后面分頻的相位參考。

　　（2）Fref將第一次進入PFD（Phase Frequency Detector）相位鑒定器，它主要完成Fref和Fvco的相位鑒定，當輸出和輸入信號的頻率和相位保持恒定不變的時候，鎖相環進入相位鎖定的狀態，當輸出和輸入信號的頻率和相位有差異的時候，則會發送信號給PUMP。

　　（3）PUMP會將PFD的控制信號轉換成合適電壓信號給循環濾波器

　　（4）濾波器會對從PUMP過來的波形進行過濾，然后將信號送給VCO

　　（5）VCO（Voltage Controlled Oscillator），壓控振蕩器，這里是倍頻的關鍵步驟，壓控振蕩器的振蕩頻率會隨時間而變，鎖相環進入“頻率牽引”，自動跟蹤捕捉輸入信號的頻率，然后將輸出進行主分頻（Divider M），產生Fvco.

　　（6）Fvco會進入PFD與Fref進行相位和頻率的差異對比，如果處在差異，則繼續進入循環，如果沒有差異，則PFD停止向PUMP發送信號，鎖相環進入相位鎖定的狀態。

　　（7）當鎖相環進入相位鎖定的狀態，VCO的輸出將通過后分頻器（Divider S）輸出MPLL或者UPLL。

　　所以要使用鎖相環，就需要設置XPLLCON的P，M，S；關于鎖相環的更具體的原理，請GOOGLE。

　　至于分頻器的工作原理比較簡單，主要是改變波形的占空比達到將高頻變低頻的效果，所以需要設置HDIVN和PDIVN。

　　總結：這篇文章分析了怎么設置時鐘分頻，讓cpu以及外部設備工作在更高的頻率上面，主要涉及三個寄存器的設置——LOCKTIMRE，MPLLCON，CLOCKDIVN

　　再回憶一下開發板啟動的過程，當開發板上電的時候，啟動過程是：進入管理模式——關看門狗——關中斷——時鐘分頻。。.

　　在設置時鐘分頻以前，cpu都是工作在12Mhz頻率的，當設置完時鐘分頻后，cpu的工作頻率將是400MHZ，這相當于完成了一個蛻變，從一個普通人變成了超人，多了幾十倍的反應速度，更加高效的執行后面的代碼。想想如果沒有對時鐘進行倍頻處理，仍然讓它運行在12MHz，處理同一件任務多要30多倍的時間，將是一件多么折磨人的事情。

　　接下來將會繼續對時鐘這個問題進行分析，雖然這里分析了怎么設置時鐘分頻，但是這只是開始，后面將對省電模式，快啟動，慢啟動，實時時鐘，pwm時鐘等內容進行講解。
