妙解：功率分析儀直連CAN網絡

　　今天給大家介紹一款可以把功率分析儀接入到CAN總線網絡里的神器，WT-CAN通信適配器：iDAQ-WTCAN。就是下圖這個小盒子。有了它，就可以直接將橫河的WT5000或WT1800E系列功率分析儀接入到您的CAN系統中，輕松獲取需要的功率參數。

　　為什么需要CAN通信適配器？

　　CAN總線因其優異的穩定性和可擴展性，不但在汽車電子領域應用非常廣泛，在風電、光伏等領域也有一定的應用。所以很多相關的集成測試系統也都采用CAN總線作為數據采集傳輸的通信方式，這樣的好處是可以直接獲取CAN總線上的數據，不需要在通信方式上進行額外的開發。

　　但是這些測試系統中總會包括一些并不支持CAN通信方式的通用測試設備，比如橫河的WT系列功率分析儀。在汽車電機臺架測試系統中，橫河的WT功率分析儀以其優秀的性能和穩定性成為臺架功率測量設備的首選，所以臺架集成商會針對WT功率分析儀進行以太網通信方式的開發以獲取功率參數。這對集成商來說會產生額外的開發成本，同時測試工程師獲取功率參數的靈活性也受到限制。

　　針對越來越多的客戶對CAN通信方式的需求，我們委托第三方合作伙伴為橫河功率分析儀定制開發了WT-CAN通信適配器。該款適配器通過以太網方式和WT功率分析儀進行通信獲取需要的功率參數，再轉換成CAN消息發送到CAN網絡中，同時還可以通過CAN網絡對功率分析儀進行常用設定和控制操作。

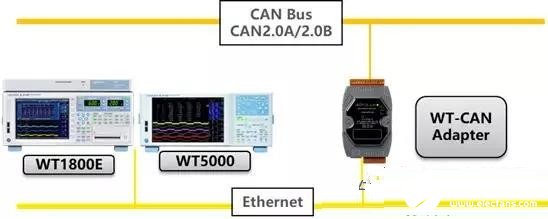

　　圖表 1 WT-CAN通信系統解決方案

WT-CAN適配器的主要功能和使用方法

主要功能和規格：

支持WT5000和WT1800E兩款功率分析儀。

支持CAN2.0A/2.0B通信協議。

最多支持約210個功率參數同時傳輸。

可生成DBC文件，直接將功率參數導出到測試系統（軟件）。

最快轉換傳輸周期50ms。

可通過CAN總線遠程對功率分析儀進行常用設定和操作。

除此之外，WT-CAN適配器的設定也非常容易，只需要簡單的幾步就可搞定：

Step 1： 將適配器通過以太網方式連接到PC上，保證二者在同一網段。

Step 2： 打開專用設定軟件WT-CAN Setting Tool，輸入功率分析儀基本配置和CAN網絡基本參數信息。

　　圖表 2 功率分析儀和CAN網絡基本參數設置

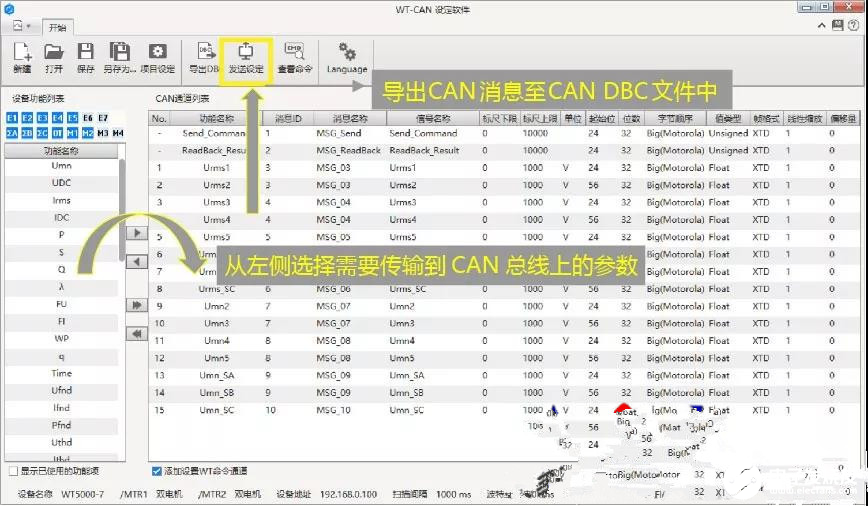

　　Step 3： 選擇需要發送到CAN總線上的功率參數，并生成DBC文件。

　　圖表 3 選擇功率參數并生成DBC文件

　　Step 4： 將以上設定寫入WT-CAN適配器。

　　Step 5： 將WT-CAN適配器同時連接到WT功率分析儀的以太網口和系統的CAN通信端口。將生成的DBC文件導入上位系統之后，就可以在CAN網絡中接收到需要的功率參數了。

　　上述步驟只是初次使用時需要的設置，以后如無特殊需求，直接使用即可。

　　圖表4 功率參數通過CAN總線傳輸結果演示

　　在測試中如果想改變功率分析儀的設置，比如修改電壓電流量程，更改數據更新間隔，或者控制積分功能的啟停，不再需要進入危險的測試現場在儀器主機上進行操作，工程師只需要在上位機上向CAN網絡中發送特定代碼就可以對功率分析儀進行設定，不僅安全而且高效。
