近年來，移動通信技術得到了飛速發展。多數移動通信系統在接收有線電話用戶的撥號處理過程中，具有語音提示功能。本節以實踐為基礎，介紹SR9F26的性能特點及其在移動通信系統中的具體應用。
　　
　　語音處理芯片SR9F26采用最新的DAST技術（直接模擬量存儲技術）。其存儲單元采用了電擦除、電編程的E2 PROM，省去了數字存儲的A/D、D/A轉換，數字壓縮及合成等電路。因此，SR9F26的應用電路十分簡潔，語音的錄放操作、存儲非常方便。其主要特點還有：
　　
　　高錁真SR9F26對語音的存儲采用了全新的“模擬存儲技術”。錄音時，取樣后的模擬信號不經過A/D轉換而直接送入模擬收發器，有序地存儲到模擬存儲陣列中。放音時，同樣不必經過D/A轉換，存儲陣列中的信息通過模擬收發器，經濾波后直接送入音頻放大電路，十分有效地改善了音質。
　　
　　永留性? SR9F26的模擬存儲陣列是由E2PROM組成的，存取速度快，耗電少，對已存入的數據能夠長期保存，同時又允許片內電路有隨時重新改寫數據的靈活性。
　　
　　多功能? SR9F26的錄音信號有兩種不同的輸入方法。音頻信號的多路處理器能接收兩路不同的輸入信號，輸出信號的功率放大可采取兩種不同的處理手段，錄放操作具有兩種不同的模式。
　　
　　超小型SR9F26具備固體錄音電路所必須具備的單元電路，因此只須外接少量的阻容元件，就能構成一個完整的錄放系統。

一、SR9F26芯片的引腳排列及功能框圖

　　1．引腳排列
　　
　　SR9F26芯片共28腳，采用雙列直插封裝形式，其引腳分布如圖1- 99所示。
　　
　　1～6，9，10腳A0～A7:地址式錄放時的地址總線，結構式錄放時的功能選擇端。
　　
　　7，8腳NC:空端，不使用。
　　
　　11腳AUI:輔助輸入端。輔助音頻信號輸入口在不使用時應接高電平，當模擬收發器送出音頻信號時，優選處理內部信號。
　　
　　12腳VSSD:數字電路接地端。
　　
　　13腳VSSA:模擬電路接地端。
　　
　　14腳SP+：功率放大器同相輸出端。
　　
　　15腳SP-：功率放大器反相輸出端。
　　
　　16腳VCCA:模擬電路正電源供電端。
　　
　　17腳MIC:話筒信號輸入端。
　　
　　18腳MREF:參考電壓端。
　　
　　19腳AGC:前置放大電路的AGC控制端，改變外接電阻、電容的大小，可調節前置放大級的增益。
　　
　　20腳ANI:模擬信號輸入端。
　　
　　21腳ANO:話筒前置放大。
　　
　　22腳NC:空腳。
　　
　　23腳CE:芯片使能端。只有當CE處于低電平時，SR9F26才能分別處于錄、放狀態。
　　
　　24腳PD:低功耗控制端。平時．PD通過一只電阻接高電平，這時芯片處于低功耗狀態；當PD變為低電平時，電路即進入錄、放狀態。
　　
　　25腳EOM:結束標志端。當某段語音放音結束后，EOM便會出現低電平。
　　
　　26腳TEST:測試端。
　　
　　27腳P/R端：當P/R—H時，芯片處于放音狀態；當P/R一L時，芯片處于錄音狀態。
　　
　　28腳VCCD:數字電路正電源供電端。
　　
　　2．SR9F26功能框圖
　　
　　SR9F26的功能框圖如圖1- 100所示。

二、芯片的基本功能

　　1．功能描述
　　
　　SR9F26具有兩種互不兼容的錄放方式：一種稱為地址方式；另一種稱為結構方式。
　　
　　(1)地址方式
　　
　　SR9F26具有8根地址總線AO～A7。當其工作于地址方式時，A6、A7不能同時為高電平。這樣便組成OOH～9FH共160個存儲單元（ACH以后為無效組合），每個存儲單元的錄放音長度為0.125 s．SR9F26的錄音時間為20 s。在放音時，首先將低功耗控制端PD置為低；這時地址計數器復位，取消低功耗狀態，將P/R錄／放音選擇端接為高，選擇放音狀態；通過AO～A7確定放音的起始地址，將芯片使能端CE置為低；當CE處于低電平的下降沿時，SR9F26即把這時的起始地址及P/R狀態鎖存起來，芯片開始放音。錄音時，只需將PD和P/R置為低，即選擇錄音狀態；通過AO～A7給出相應地址，啟動CE即開始錄音；錄音結束后，將CE恢復到高電平，同時錄音的結束地址將被鎖存。錄音時間與存儲單元的關系為：

　　
　　(2)結構方式
　　
　　這時A6、A7必須同時為高。AO～A5不再表示地址，其功能如表1- 26所列。選擇不同的組合，就能形成不同的錄放形式，這就是結構錄放。AO～A5高電平有效。如想反復播放～段錄音時間為12 s的信息，采用常規的方法，則兩次播放之間將留有8s空白。這時將A3、A6、A7同時置為高，啟動PD就能連續播放且不留間隙。

　　2.在實際系統中的應用
　　

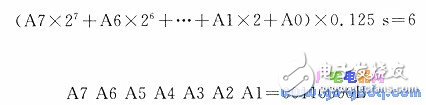

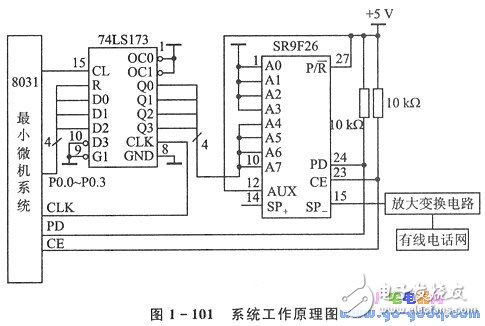

　　在我們研制的集群移動通信系統及電話報警系統的電話互聯接口板上，較好地應用了該芯片。與控制語音播放電路有關的原理框圖如圖1 - 101所示。在此系統中，芯片只用于播放話音提示或報警信息，所以P/R端接高電平。在SR9F26中存儲時間長度分別為6s、6s、8 s的三段語音信息，由下式

　　三段語音信息的起始地址分別為OOH、30H、60H。因此，在硬件電路設計時，可以將AO A1 A2 A3接低電平，A4～A7通過74LS173地址鎖存器與8031最小微機系統的PO.0～PO.3口相連。

　　
　　當系統向有線電話用戶或無線系統用戶提供語音提示時，8031最小微機系統首先通過P2.1口將PD置為低，啟動芯片工作，地址計數器清零。根據系統工作需要，通過PO.0～PO.3口選擇某段語音的起始地址。74LS173在CLK的上升沿，將PO.0～PO.3口送出的地址鎖存。然后8031通過P2.2口將CE置為低，片選有效，SR9F26在CE的下降沿將地址鎖存，即實現地址方式放音。
　　
　　經過實踐證明，SR9F26工作性能良好，可以較好地在專用系統中實現話音提示功能，并可根據不同需要，在不同的通信系統中作為語音存儲錄放和話音提示電路加以應用。
