近年來，移動通信技術得到了飛速發展。多數移動通信系統在接收有線電話用戶的撥號處理過程中，具有語音提示功能。本節以實踐為基礎，介紹SR9F26的性能特點及其在移動通信系統中的具體應用。
　　
　　語音處理芯片SR9F26采用最新的DAST技術（直接模擬量存儲技術）。其存儲單元采用了電擦除、電編程的E2 PROM，省去了數字存儲的A/D、D/A轉換，數字壓縮及合成等電路。因此，SR9F26的應用電路十分簡潔，語音的錄放操作、存儲非常方便。其主要特點還有：
　　
　　高錁真SR9F26對語音的存儲采用了全新的“模擬存儲技術”。錄音時，取樣后的模擬信號不經過A/D轉換而直接送入模擬收發器，有序地存儲到模擬存儲陣列中。放音時，同樣不必經過D/A轉換，存儲陣列中的信息通過模擬收發器，經濾波后直接送入音頻放大電路，十分有效地改善了音質。
　　
　　永留性? SR9F26的模擬存儲陣列是由E2PROM組成的，存取速度快，耗電少，對已存入的數據能夠長期保存，同時又允許片內電路有隨時重新改寫數據的靈活性。
　　
　　多功能? SR9F26的錄音信號有兩種不同的輸入方法。音頻信號的多路處理器能接收兩路不同的輸入信號，輸出信號的功率放大可采取兩種不同的處理手段，錄放操作具有兩種不同的模式。
　　
　　超小型SR9F26具備固體錄音電路所必須具備的單元電路，因此只須外接少量的阻容元件，就能構成一個完整的錄放系統。

一、SR9F26芯片的引腳排列及功能框圖

　　1．引腳排列
　　
　　SR9F26芯片共28腳，采用雙列直插封裝形式，其引腳分布如圖1- 99所示。
　　
　　1～6，9，10腳A0～A7:地址式錄放時的地址總線，結構式錄放時的功能選擇端。
　　
　　7，8腳NC:空端，不使用。
　　
　　11腳AUI:輔助輸入端。輔助音頻信號輸入口在不使用時應接高電平，當模擬收發器送出音頻信號時，優選處理內部信號。
　　
　　12腳VSSD:數字電路接地端。
　　
　　13腳VSSA:模擬電路接地端。
　　
　　14腳SP+：功率放大器同相輸出端。
　　
　　15腳SP-：功率放大器反相輸出端。
　　
　　16腳VCCA:模擬電路正電源供電端。
　　
　　17腳MIC:話筒信號輸入端。
　　
　　18腳MREF:參考電壓端。
　　
　　19腳AGC:前置放大電路的AGC控制端，改變外接電阻、電容的大小，可調節前置放大級的增益。
　　
　　20腳ANI:模擬信號輸入端。
　　
　　21腳ANO:話筒前置放大。
　　
　　22腳NC:空腳。
　　
　　23腳CE:芯片使能端。只有當CE處于低電平時，SR9F26才能分別處于錄、放狀態。
　　
　　24腳PD:低功耗控制端。平時．PD通過一只電阻接高電平，這時芯片處于低功耗狀態；當PD變為低電平時，電路即進入錄、放狀態。
　　
　　25腳EOM:結束標志端。當某段語音放音結束后，EOM便會出現低電平。
　　
　　26腳TEST:測試端。
　　
　　27腳P/R端：當P/R—H時，芯片處于放音狀態；當P/R一L時，芯片處于錄音狀態。
　　
　　28腳VCCD:數字電路正電源供電端。
　　
　　2．SR9F26功能框圖
　　

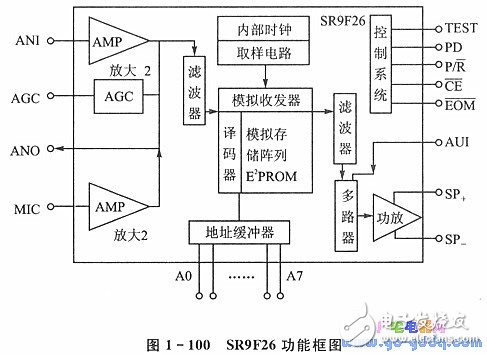

　　SR9F26的功能框圖如圖1- 100所示。

二、芯片的基本功能

　　1．功能描述
　　
　　SR9F26具有兩種互不兼容的錄放方式：一種稱為地址方式；另一種稱為結構方式。
　　
　　(1)地址方式
　　
　　SR9F26具有8根地址總線AO～A7。當其工作于地址方式時，A6、A7不能同時為高電平。這樣便組成OOH～9FH共160個存儲單元（ACH以后為無效組合），每個存儲單元的錄放音長度為0.125 s．SR9F26的錄音時間為20 s。在放音時，首先將低功耗控制端PD置為低；這時地址計數器復位，取消低功耗狀態，將P/R錄／放音選擇端接為高，選擇放音狀態；通過AO～A7確定放音的起始地址，將芯片使能端CE置為低；當CE處于低電平的下降沿時，SR9F26即把這時的起始地址及P/R狀態鎖存起來，芯片開始放音。錄音時，只需將PD和P/R置為低，即選擇錄音狀態；通過AO～A7給出相應地址，啟動CE即開始錄音；錄音結束后，將CE恢復到高電平，同時錄音的結束地址將被鎖存。錄音時間與存儲單元的關系為：
