UC3842芯片在反激電源上的用法

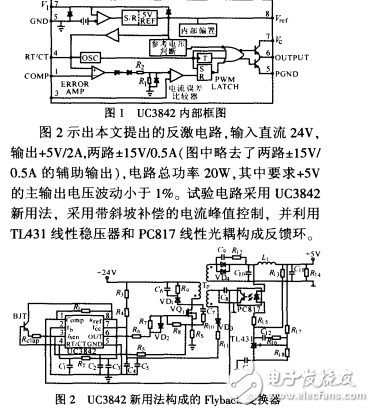

隨著 PWM技術 的不斷發展和完善 。開關 電源因其性價 比高而得到了廣泛 的應用。開關電源的控制設計通常選用 PWM集成芯片，電流 PWM模式集成 控 制 芯 片 UC3842廣 泛 用 于 中 小 功 率 DC／DC開關 電源 中。UC3842最 高 開關 頻率 可達 500kHz。并帶自動 電流補償功能 。具有電路穩定的特 點l1t。目前用于反激電路的 UC3842大 多采用離線式結構 ．雖然該方式的電路簡單，但 由于反饋不能直接從輸 出電壓取樣 ，所以輸 出電壓中仍有±2％的紋波。而且負載變化時輸 出電壓變化大 、響應慢 ，不適合精度要求較高或負載變化范 圍較寬的場合［2】。本文提出一種 UC3842，它在反激 電路 中采用輸出直接反饋的新用法 ．試驗證 明，該用法可提 高電源精度 ，而且負載調整率和 電壓調整率也明顯好于傳統用法。 2 電路原理與設計 UC3842是 由單 電源供 電，帶電流正 向補償 ，單路調 制輸 出的集 成芯 片 ，其 內部 電路 結構 如 圖 1所示。由圖可見，它主要包括 高頻振蕩 、誤差 比較 、欠壓鎖 定、電流取樣比較 、脈寬調制鎖存等功能 電路 。 UC3842主要用于高頻 中小容量開關 電源 ，用它構成的傳統離線式反激變換器電路在驅動隔離輸 出的單端開關時 。通常將誤差 比較器的反向輸入端通過 。 反饋繞組經 電阻分壓得到 的信號與 內部 2．5V基準進行 比較 。誤差 比較器的輸出端與反 向輸入端接成 PI補償 網絡 ，誤差 比較器 的輸出端 與電流采樣 電壓進行 比較。從而控制 PWM序列的 占空比。達到 電路穩定 的 目的 。
