      基于UC3842的單端反激式開關電源典型電路

      2017-10-14 | rar | 0.12 MB | 次下載 | 免費

      資料介紹

      　　通過分析基于UC3842的單端反激式開關電源典型電路，指出其“打嗝’’方式的過載或短路保護的不足．針對不足之處，對典型電路進行修改，提出“關斷保護”的過載或短路保護方式，并分析了此種保護方式的工作原理和優點。

      　　電流控制脈寬調制技術是一種新穎的開關電源控制技術．由電流控制PWM芯片構成的開關電源系統具有快速的瞬態響應、高度的穩定性和很高的輸出電壓精度等特點。本文主要介紹了一種高性能的固定頻率電流控制器UC3842，并對基于UC3842的單端反激式開關電源典型電路進行了分析，對其過載或短路保護的不足之處作了改進．

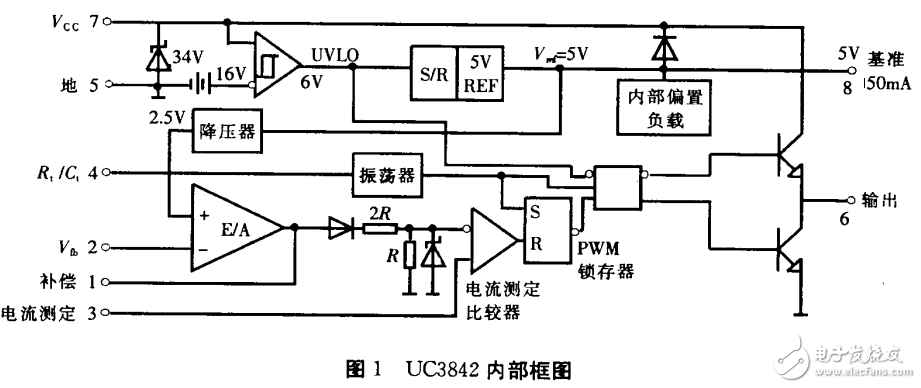

      　　UC3842的內部框圖如圖1所示，主要包括：5．0V基準電壓源、振蕩器、誤差放大器、電流測定比較器、PWM鎖存器、輸人和基準欠電壓鎖定電路等。

      基于UC3842的單端反激式開關電源典型電路
