主要原因在于，與大量分立式轉換器建立連接將面臨很大的 I/O 挑戰。為了隨帶寬擴展，大多數新型轉換器都使用基于 JESD204B 協議的速率高達 12.5Gb/s 的高速串行接口。這種方案存在很多問題。首先，JESD204B IP 核的實現需要時間，要使用寶貴的 FPGA 架構，并消耗大量的功耗。其次，串行 I/O 功耗在更高數據速率下會顯著增加。不過，最難的還是建立串行鏈路。12.5Gb/s 速度下的信號失真是個問題，大多是通過高損耗低成本銅纜連接運行高線路速率所致。這個過程令人不爽，模擬設計人員迫切希望解決。

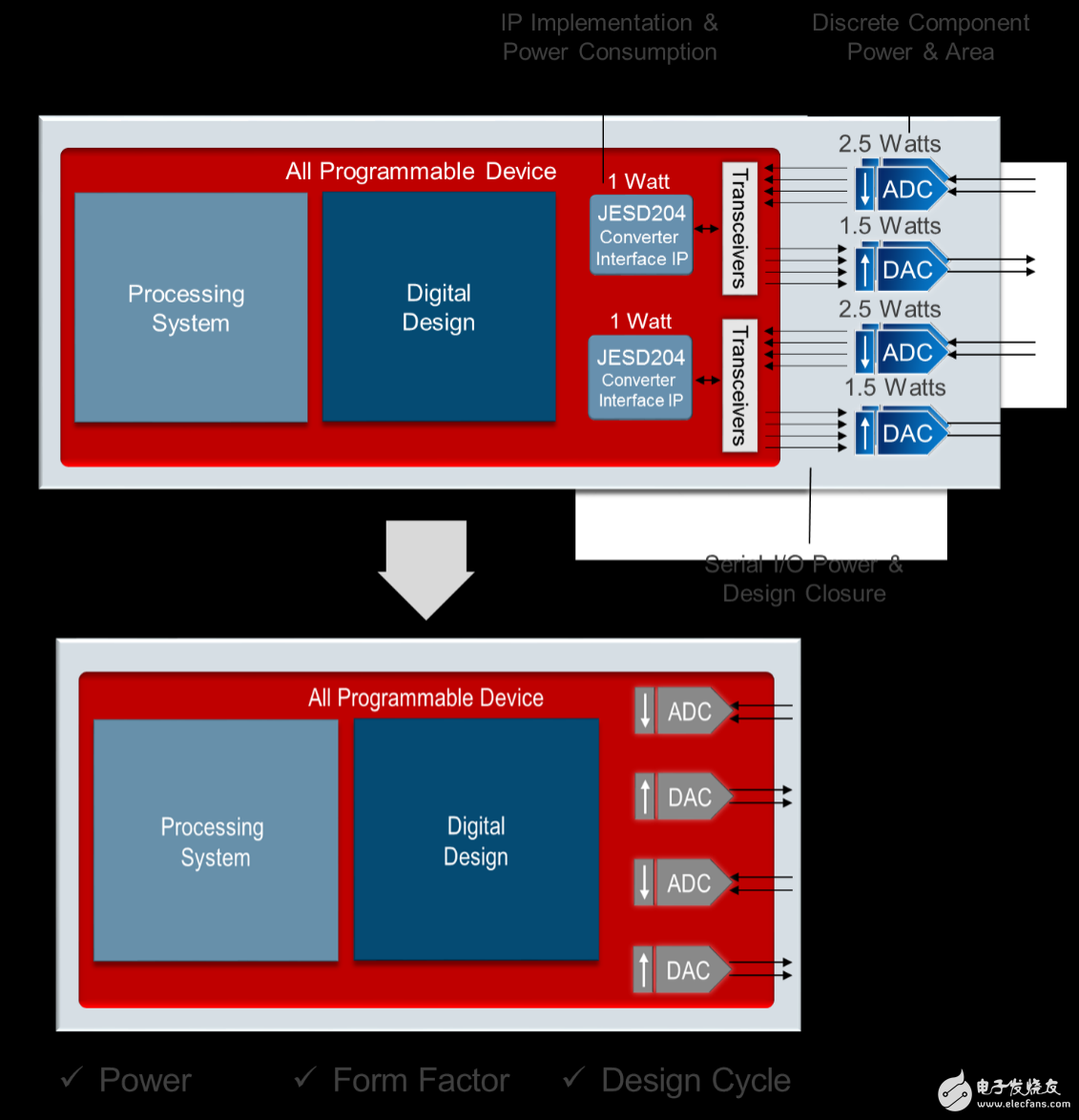

圖4：通過集成來減小功耗、封裝尺寸和設計周期

集成轉換器之后就無需再使用 JESD204B IP 核和串行收發器。其優勢不局限于減少功耗和封裝尺寸，還能大大縮短開發時間。

功耗降低達 50%
從初步測量結果來看，功耗削減效果明顯。在典型 4 路發送、4 路接收（4Tx/4Rx）天線配置中，分立式 ADC 和 DAC 的功耗明顯降低，以至于從Table 1中看功耗降低了 40%，8Tx/8Rx 系統的功耗降低了 50%。

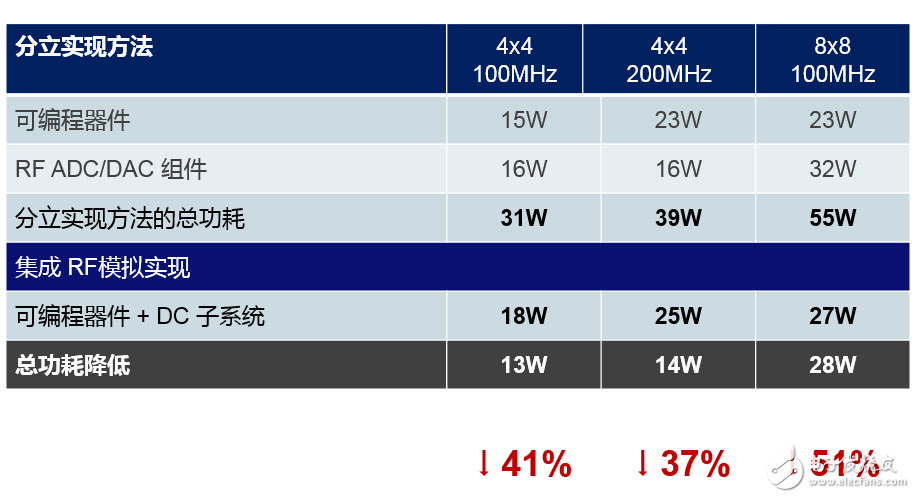

表1：利用集成子系統為數字無線電（帶 DPD）降低功耗

封裝尺寸減小多達 75%
尺寸減小的程度隨收發器和天線數量而增加，因為可以避免使用更多轉換器。商用器件中，典型 RF ADC 或 DAC 每通道占位面積可高達 15x15mm。4Tx4Rx 無線電架構中的面積節省約 50%，對于更大的無線電架構，如Figure 2中所示的 8Tx/8Rx 而言，優勢會顯著增加，為完全部署的多通道系統實現 75% 以上的面積節省。考慮到有多個子陣列的 128Tx/128Rx 系統會在5G 中普遍存在，因而占位面積節省量將會非常可觀。鑒于單個天線單元非常小，可用面積很有限，對于需要 10、20 或 30 多個器件的原型而言，需要大幅縮減占位面積。

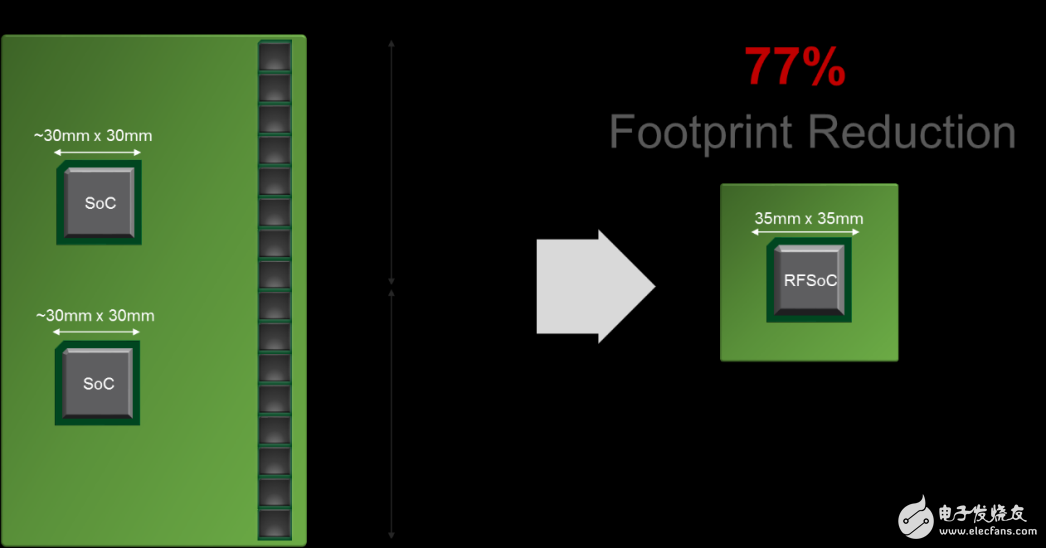

圖5：8Tx8Rx 無線電架構的封裝尺寸縮減

直接 RF 采用的價值

除了尺寸、功耗和生產力優勢以外，另一個不能低估的因素是基于領先的直接 RF 采樣技術的轉換器子系統本身的優勢。這種現代化的采樣方法可“直接”對進入/流出的 RF 信號進行采樣，無需事先用模擬器件做任何信號調節。

迄今為止，大部分系統都采用稱為中頻（IF 或 Zero-IF）采樣的模擬化方案，需要將原始信號下變頻到 ADC 支持的采樣頻率。下變頻電路包含混頻器、高質量振蕩器以及其他模擬器件。模擬電路相對來說不太靈活，需要高度專業化的設計和復雜的器件選擇。
直接 RF 采樣中，可直接對流入的 RF 信號采樣，無需事先進行下變頻。信號被數字化之后，利用數字信號處理技術在更為靈活的可編程數字域中完成下變頻和信號處理。這些 RF ADC 支持更高的采樣率，由于數字域有更好的濾波技術，因此能夠更好地在動態范圍、信號質量（信噪比）和信號帶寬之間進行權衡。

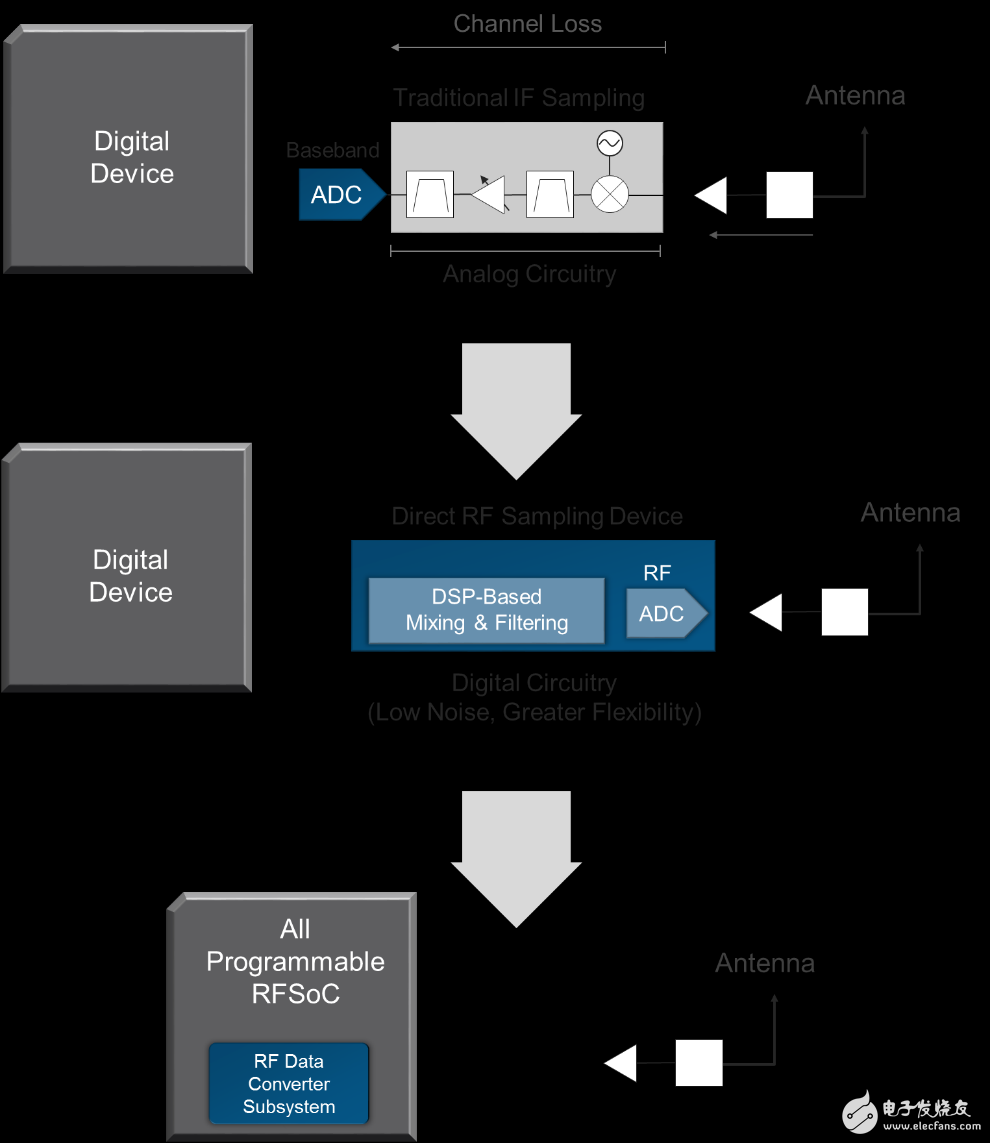

圖 6：直接 RF 采樣和 SoC 集成

完整的數據轉換器子系統實現靈活性

RF 數據轉換器子系統包括混頻器、數控振蕩器、抽取/插值，以及針對每個通道的其他數字信號處理技術——支持用于 IQ 處理的復信號。轉換器具備 5G 所需的高采樣率、大動態范圍和分辨率。有些情況下，數字下變頻（DDC）無需 FPGA 資源，數據直接進入邏輯架構。

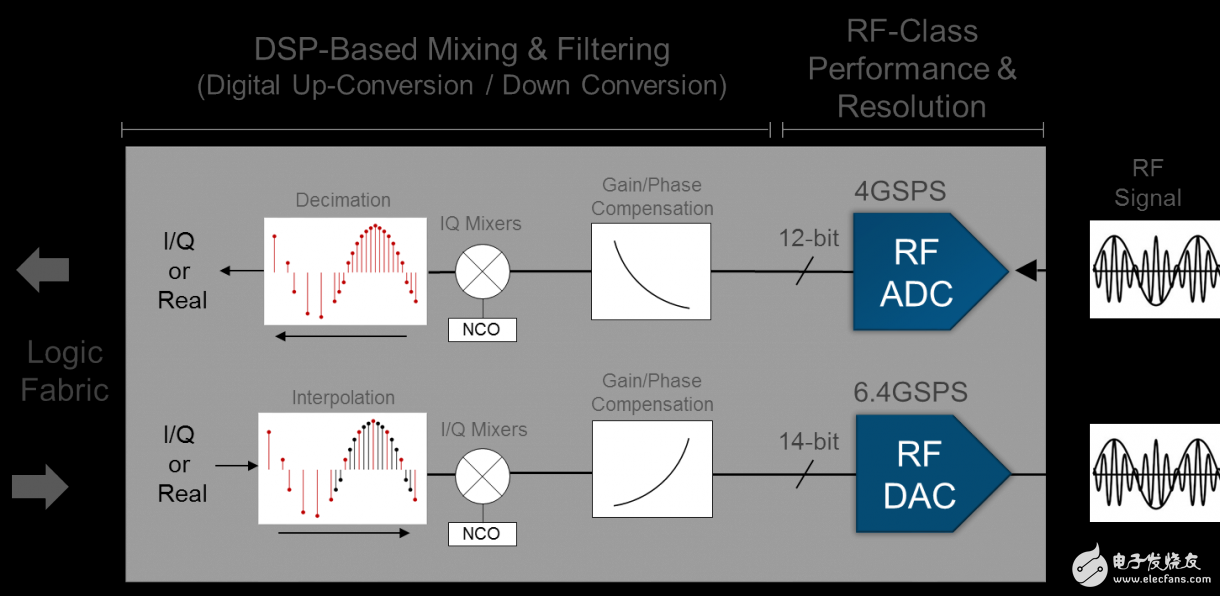

圖7：RFSoC 中的集成 RF 子系統

與分立式 RF 器件的對比以及 16nm FinFET 的優勢
直接RF采樣已經逐漸采用。事實上，因為IF采樣可以提升面積及功耗效率，這種傳統方法依然使用普遍。這些解決方案一般用在較老的芯片工藝（例如 65nm）上，且成本低。鑒于 RF 設計界對傳統模擬使用模型更加熟悉，因此這很可能是最適合的方案。

仍被認為是“高端”的分立式直接 RF 數據轉換器通常基于更先進的工藝節點。雖然直接RF具有更強的靈活性，但由于需要更高的采樣率，作為具有豐富數字處理能力的分立器件，可能具有超過模擬實現的功耗缺點。

如下圖所示，盡管直接 RF 采樣獨立的靈活性優勢實實在在，隨著分立器件的遞增和權衡取舍，優勢更為明顯。同時，要達到 5G，無線制造商需要的不僅僅是逐漸改進。對功耗和尺寸削減以及靈活性而言，最有意義的飛躍是全系統集成。通過將 RF 前端和無線電前端結合到相同數字域，系統和模擬設計就會變得更加靈活。實際上，集成使 RF 采樣成為更適合采用的技術，使行業朝完全軟件無線電又邁進一步。

由于基于臺積電（TSMC）先進的 16nm FinFET 工藝（具備出色的模擬特性），RFSoC 中轉換器子系統本身實現了出色的單位功耗性能。通過將 RF 子系統和整個信號鏈構建在先進的 CMOS 上，RFSoC 開創性地將摩爾定律應用于模擬域。

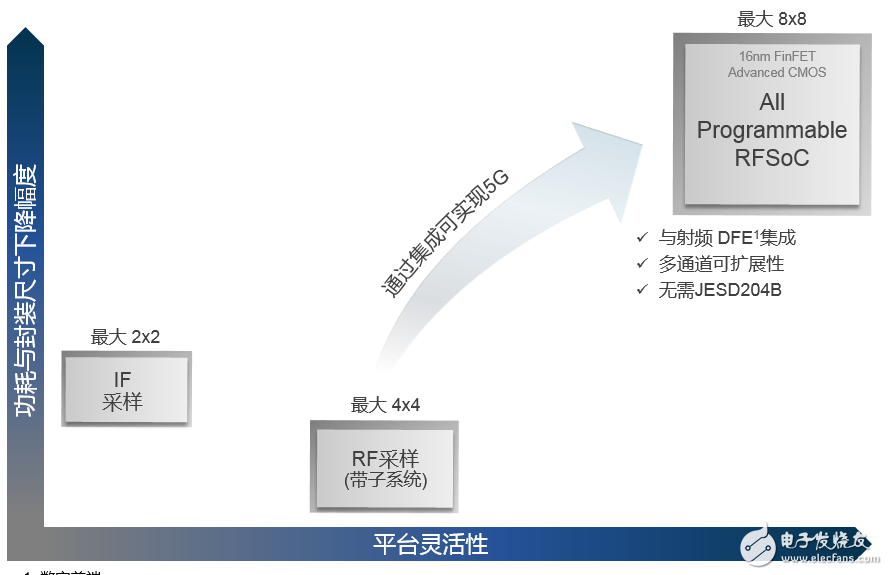

圖8：針對 5G 無線的數據轉換器比較

賽靈思 RF模擬集成經驗

高性能 ADC/DAC 在 2012年就被集成到了 7 系列 FPGA中——RFSoC 之前的產品。經過驗證、特性描述和客戶確認，測試芯片能夠消除 JESD204 接口，展現出了靈活性優勢，生產力優勢，以及實現通道數量的擴展。概念驗證可指導以應用為重點的 All Programmable RFSoC 開發方案。

總結：面向 5G 無線領域的顛覆性技術突破

憑借 RF 級模擬技術的推出，賽靈思繼續其系統集成使命。無論芯片級和系統級，移動制造商都需要突破性技術以便超大尺寸的 5G 測試平臺和原型過渡到更小型、更具商業部署價值的系統。總之，RFSoC 正逢其時，解決了 5G 無線電設計中的燃眉之急。
