ADC08098通道8位a/d轉換器，ADC0809是帶有8位A/D轉換器、8路多路開關以及微處理機兼容的控制邏輯的CMOS組件。它是逐次逼近式A/D轉換器，可以和單片機直接接口。ADC0809由一個8路模擬開關、一個地址鎖存與譯碼器、一個A/D轉換器和一個三態輸出鎖存器組成。多路開關可選通8個模擬通道，允許8路模擬量分時輸入，共用A/D轉換器進行轉換。三態輸出鎖器用于鎖存A/D轉換完的數字量，當OE端為高電平時，才可以從三態輸出鎖存器取走轉換完的數據。

主要特性

1）8路輸入通道，8位A/D轉換器，即分辨率為8位。

2）具有轉換起停控制端。

3）轉換時間為100μs（時鐘為640KHz時），130μs（時鐘為500KHz時）。

4）單個+5V電源供電。

5）模擬輸入電壓范圍0～+5V，不需零點和滿刻度校準。

6）工作溫度范圍為-40～+85攝氏度。

7）低功耗，約15mW。

ADC0809芯片為28引腳為雙列直插式封裝，其引腳排列見圖9.8。

ADC0809引腳功能：

·ALE——地址鎖存允許信號。對應ALE上跳沿，A、B、C地址狀態送入地址鎖存器中。

·START——轉換啟動信號。START上升沿時，復位ADC0809;START下降沿時啟動芯片，開始進行A/D轉換;在A/D轉換期間，START應保持低電平。本信號有時簡寫為ST.

·A、B、C——地址線。通道端口選擇線，A為低地址，C為高地址，引腳圖中為ADDA，ADDB和ADDC。其地址狀態與通道對應關系見表9-1。

·CLK——時鐘信號。ADC0809的內部沒有時鐘電路，所需時鐘信號由外界提供，因此有時鐘信號引腳。通常使用頻率為500KHz的時鐘信號

·EOC——轉換結束信號。EOC=0，正在進行轉換;EOC=1，轉換結束。使用中該狀態信號即可作為查詢的狀態標志，又可作為中斷請求信號使用。

·D7～D0——數據輸出線。為三態緩沖輸出形式，可以和單片機的數據線直接相連。D0為最低位，D7為最高

·OE——輸出允許信號。用于控制三態輸出鎖存器向單片機輸出轉換得到的數據。OE=0，輸出數據線呈高阻;OE=1，輸出轉換得到的數據。

·Vcc——5V電源。

GND：地。

ADC0809的地址鎖存與譯碼電路完成對A、B、C3個地址位進行鎖存和譯碼，其譯碼輸出用于通道選擇，其轉換結果通過三態輸出鎖存器存放、輸出，因此可以直接與系統數據總線相連，表9-1為通道選擇表。

表9-1通道選擇表

·Vref——參考電源參考電壓用來與輸入的模擬信號進行比較，作為逐次逼近的基準。其典型值為5V（Vref（）=5V，Vref（-）=-5V）

·IN7～IN0——模擬量輸入通道

工作過程

首先輸入3位地址，并使ALE=1，將地址存入地址鎖存器中。此地址經譯碼選通8路模擬輸入之一到比較器。START上升沿將逐次逼近寄存器復位。下降沿啟動A/D轉換，之后EOC輸出信號變低，指示轉換正在進行。直到A/D轉換完成，EOC變為高電平，指示A/D轉換結束，結果數據已存入鎖存器，這個信號可用作中斷申請。當OE輸入高電平時，輸出三態門打開，轉換結果的數字量輸出到數據總線上。

轉換數據的傳送A/D轉換后得到的數據應及時傳送給單片機進行處理。數據傳送的關鍵問題是如何確認A/D轉換的完成，因為只有確認完成后，才能進行傳送。為此可采用下述三種方式。

（1）定時傳送方式

對于一種A/D轉換器來說，轉換時間作為一項技術指標是已知的和固定的。例如ADC0809轉換時間為128μs，相當于6MHz的MCS-51單片機共64個機器周期。可據此設計一個延時子程序，A/D轉換啟動后即調用此子程序，延遲時間一到，轉換肯定已經完成了，接著就可進行數據傳送。

（2）查詢方式

A/D轉換芯片有表明轉換完成的狀態信號，例如ADC0809的EOC端。因此可以用查詢方式，測試EOC的狀態，即可確認轉換是否完成，并接著進行數據傳送。

（3）中斷方式

把表明轉換完成的狀態信號（EOC）作為中斷請求信號，以中斷方式進行數據傳送。

不管使用上述哪種方式，只要一旦確定轉換完成，即可通過指令進行數據傳送。首先送出口地址并以信號有效時，OE信號即有效，把轉換數據送上數據總線，供單片機接受。

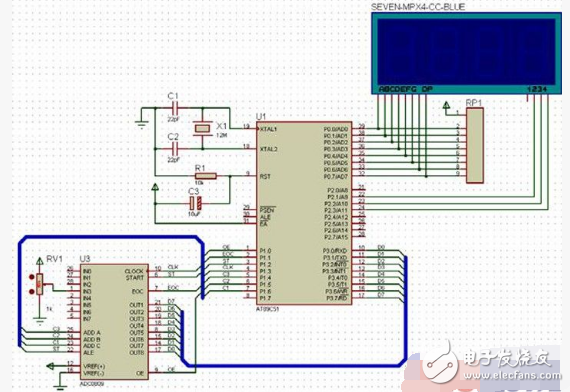

單片機C語言程序設計：ADC0809數模轉換與顯示

/*名稱：ADC0809數模轉換與顯示

說明：ADC0809采樣通道3輸入的

模擬量，轉換后的結果顯示在數碼管上。

*/

#include《reg51.h》

#defineucharunsignedchar

#defineuintunsignedint

//各數字的數碼管段碼（共陰）

ucharcodeDSY_CODE［］={0x3f，0x06，0x5b，0x4f，0x66，0x6d，0x7d，0x07，0x7f，0x6f};

sbitCLK=P1^3;//時鐘信號

sbitST=P1^2;//啟動信號

sbitEOC=P1^1;//轉換結束信號

sbitOE=P1^0;//輸出使能

//延時

voidDelayMS（uintms）

{

uchari;

while（ms--）for（i=0;i《120;i++）;

}

//顯示轉換結果

voidDisplay_Result（uchard）

{

P2=0xf7;第4個數碼管顯示個位數

P0=DSY_CODE［d%10］;

DelayMS（5）;

P2=0xfb;第3個數碼管顯示十位數

P0=DSY_CODE［d%100/10］;

DelayMS（5）;

P2=0xfd;第2個數碼管顯示百位數

P0=DSY_CODE［d/100］;

DelayMS（5）;

}

//主程序

voidmain（）

{

TMOD=0x02;//T1工作模式2

TH0=0x14;

TL0=0x00;

IE=0x82;

TR0=1;

P1=0x3f;//選擇ADC0809的通道3（0111）（P1.4~P1.6）

while（1）

{

ST=0;ST=1;ST=0;//啟動A/D轉換

while（EOC==0）;//等待轉換完成

OE=1;

Display_Result（P3）;

OE=0;

}

}

//T0定時器中斷給ADC0808提供時鐘信號

voidTimer0_INT（）interrupt1

{

CLK=~CLK;

}
