adc0809芯片管腳圖引腳圖及內部功能圖

2007年12月19日 10:14 本站原創 作者:本站 用戶評論(0
關鍵字:

adc0809芯片管腳圖

內部功能圖:

8.A/D與D/A轉換器
    ADC0809:ADC0809是采樣頻率為8位的、以逐次逼近原理進行模—數轉換的器件。其內部有一個8通道多路開關,它可以根據地址碼鎖存譯碼后的信號,只選通8個單斷模擬輸入信號中的一個進行A/D轉換。其內部原理及管腳如附圖1-37所示。

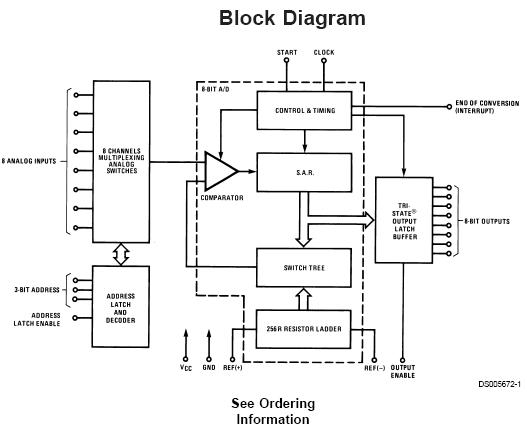

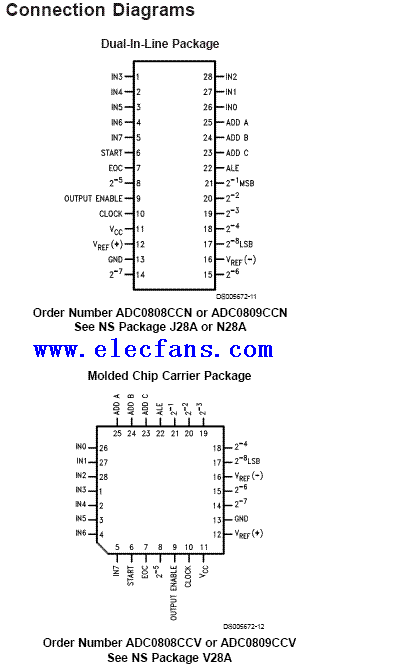

附圖1-37 ADC0809內部原理圖及管腳圖
