8位A/D轉換器芯片ADC0809
ADC0809是CMOS單片型逐次逼近式A/D轉換器，ADC0809的主要特性：
● 它是具有8路模擬量輸入、8位數字量輸出功能的A/D轉換器。
● 轉換時間為100μs。
● 模擬輸入電壓范圍為0V～+5V，不需零點和滿刻度校準。
● 低功耗，約15mW。

(1)ADC0809結構框圖及引腳說明

?

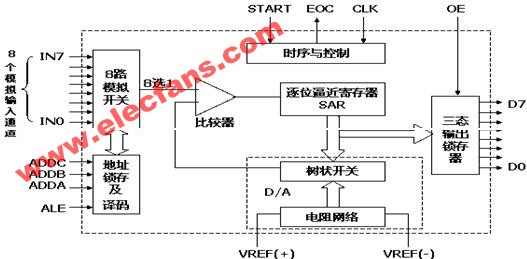

圖4.24? ADC0809的結構框圖和引腳

通道選擇開關
通道地址鎖存和譯碼
逐次逼近A/D轉換器
8位鎖存器和三態門

（2）ADC0809的工作過程
對ADC0809的控制過程是：
① 首先確定ADDA、ADDB、ADDC三位地址，決定選擇哪一路模擬信號；
② 使ALE端接受一正脈沖信號，使該路模擬信號經選擇開關到達比較器的輸入端；
③ 使START端接受一正脈沖信號，START的上升沿將逐次逼近寄存器復位，下降沿啟動A/D轉換；
④ EOC輸出信號變低，指示轉換正在進行。
⑤ A/D轉換結束，EOC變?yōu)楦唠娖剑甘続/D轉換結束。此時，數據已保存到8位三態輸出鎖存器中。此時CPU就可以通過使OE信號為高電平，打開ADC0809三態輸出，由ADC0809輸出的數字量傳送到CPU。

（3）CPU讀取A/D轉換器數據的方法
① 查詢法
優點:接口電路設計簡單。
缺點：A/D轉換期間獨占CPU，致使CPU運行效率降低。
② 定時法：
優點:接口電路設計比查詢法簡單，不必讀取EOC的狀態。
缺點：A/D轉換期間獨占CPU，致使CPU運行效率降低；另外還必須知道A/D轉換器的轉換時間。

CPU讀取A/D轉換器數據的方法
③ 中斷法
優點：A/D轉換期間CPU可以處理其它的程序，提高CPU的運行效率。圖4.25? ADC0809接口電路
缺點：接口電路復雜。

(4)ADC0809接口電路

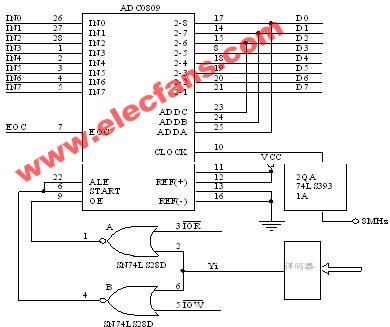

圖 4.? 25 ADC0809接口電路

[例4.1]利用圖4.25，采用無條件傳送方式，編寫一段輪流從IN0～I(xiàn)N7采集8路模擬信號，并把采集到的數字量存入0100Ｈ開始的8個單元內的程序。
程序如下：
?? MOV ?DI,? 0100H；設置存放數據的首址
?? MOV BL,08H；采集8次計數器
?? MOV AH,00H；選0通道
?? AA1∶MOV AL，AH
?? MOV DX，ADPORT；設置ADC0809芯片地址
?? OUT DX，AL；使ALE、START有效，選擇模擬通道，見圖10.18
