四、LM339特性參數

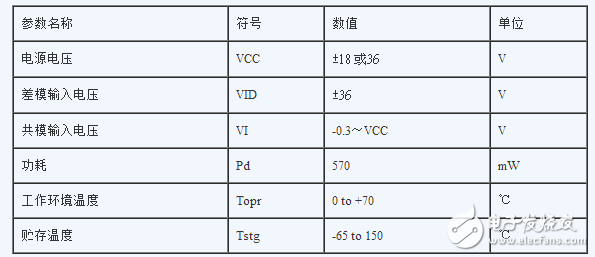

　　1、LM339主要參數表：

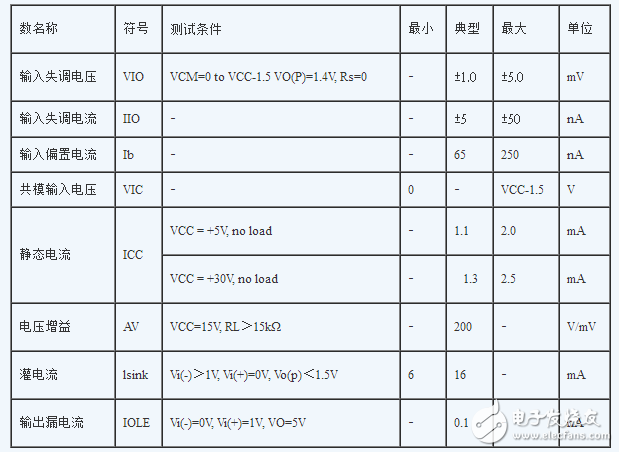

　　2、LM339電特性（除非特別說明，VCC=5.0V， Tamb=25℃）

　　3、LM339使用說明：

　　LM393/339是高增益，寬頻帶器件，象大多數比較器一樣，如果輸出端到輸入端有寄生電容而產生耦合，則很容易產生振蕩。這種現象僅僅出現在當比較器改變狀態時，輸出電壓過渡的間隙。電源加旁路濾波并不能解決這個問題，標準PC板的設計對減小輸入—輸出寄生電容耦合是有助的。減小輸入電阻至小于10K將減小反饋信號，而且增加甚至很小的正反饋量（滯回1.0~10mV）能導致快速轉換，使得不可能產生由于寄生電容引起的振蕩。除非利用滯后，否則直接插入IC并在引腳上加上電阻將引起輸入—輸出在很短的轉換周期內振蕩，如果輸入信號是脈沖波形，并且上升和下降時間相當快，則滯回將不需要。

　　比較器的所有沒有用的引腳必須接地。

　　LM393/339偏置網絡確立了其靜態電流與電源電壓范圍 2.0~30V無關。

　　通常電源不需要加旁路電容。

　　差分輸入電壓可以大于Vcc并不損壞器件。保護部分必須能阻止輸入電壓向負端超過-0.3V.

　　LM339的輸出部分是集電極開路，發射極接地的 NPN輸出晶體管，可以用多集電極輸出提供或 OR ing功能。輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 Vcc端電壓值的限制。此輸出能作為一個簡單的對地SPS開路（當不用負載電阻沒被運用），輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流（16mA）時，輸出晶體管將退出而且輸出電壓將很快上升。輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。當負載電流很小時，輸出晶體管的低失調電壓（約1.0mV）允許輸出箝位在零電平。

　　五、LM339應用電路

　　1、單限比較器電路

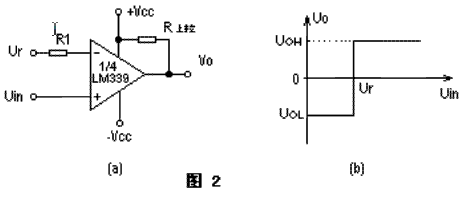

　　圖2a給出了一個基本單限比較器。輸入信號Uin，即待比較電壓，它加到同相輸入端，在反相輸入端接一個參考電壓（門限電平）Ur。當輸入電壓Uin》Ur時，輸出為高電平UOH。圖2b為其傳輸特性。

　　
?

　　2、過熱檢測保護電路

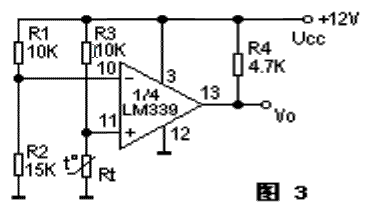

　　它用單電源供電，1/4LM339的反相輸入端加一個固定的參考電壓，它的值取決于R1于R2。UR=R2/（R1+R2）*UCC。同相端的電壓就等于熱敏元件Rt的電壓降。當機內溫度為設定值以下時，“+”端電壓大于“-”端電壓，Uo為高電位。當溫度上升為設定值以上時，“-”端電壓大于“+”端，比較器反轉，Uo輸出為零電位，使保護電路動作，調節R1的值可以改變門限電壓，既設定溫度值的大小。
