LM2596系列是德州儀器（TI）生產的3A電流輸出降壓開關型集成穩壓芯片，它內含固定頻率振蕩器（150KHZ）和基準穩壓器（1.23v），并具有完善的保護電路、電流限制、熱關斷電路等。利用該器件只需極少的外圍器件便可構成高效穩壓電路。提供的有：3.3V、5V、12V及可調（ADJ）等多個電壓檔次產品。

　　LM2596特性：

　　1、輸出電壓：3.3V、5V、12V及（ADJ）等，最大輸出電壓37V

　　2、工作模式：低功耗/正常兩種模式。可外部控制

　　3、工作模式控制：TTL電平相容

　　4、所需外部組件：僅四個（不可調）；六個（可調）

　　5、器件保護：熱關斷及電流限制

　　6、封裝形式：5腳（TO-220（T）；TO-263（S））

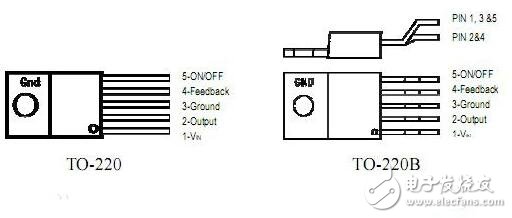

　　LM2596引腳圖：

　　上圖為LM2596芯片引腳示意圖。1為+VIN，2為out put，3為gnd，4為feed back，5為on/off。

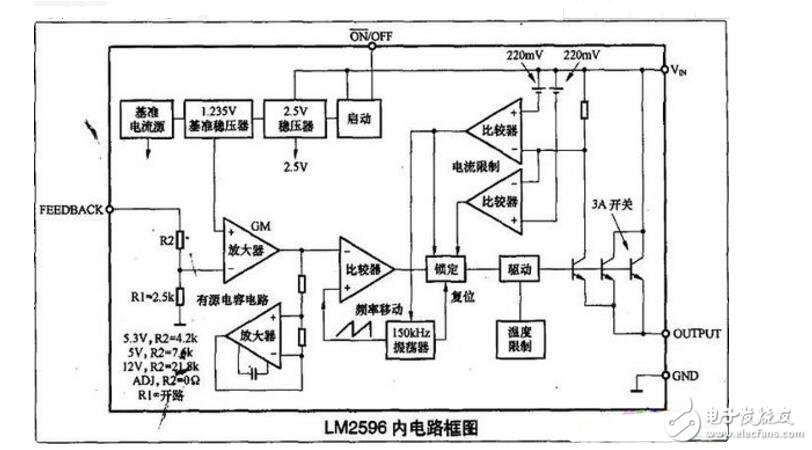

　　lm2596內部框圖及原理

　　LM2596內部包含150KHZ振蕩器、1.23v基準穩壓電路、熱關斷電路、電流限制電路、放大器、比較器和內部穩壓電路等。

　　為了產生不同的輸出電壓通常將比較器的負端接基準電壓（1.23V ），正端接分壓電阻網絡。其中R1=1KΩ ，R2分別為1.7KΩ （3.3v），3.1KΩ（5V），8.8KΩ （12V）、0（-ADJ）。將輸出電壓的分壓電阻網絡的輸出同內部基準穩壓值1.23V進行比較，若電壓有偏差，則可用放大器控制內部振蕩器的輸出占空比，從而使輸出電壓保持穩定。

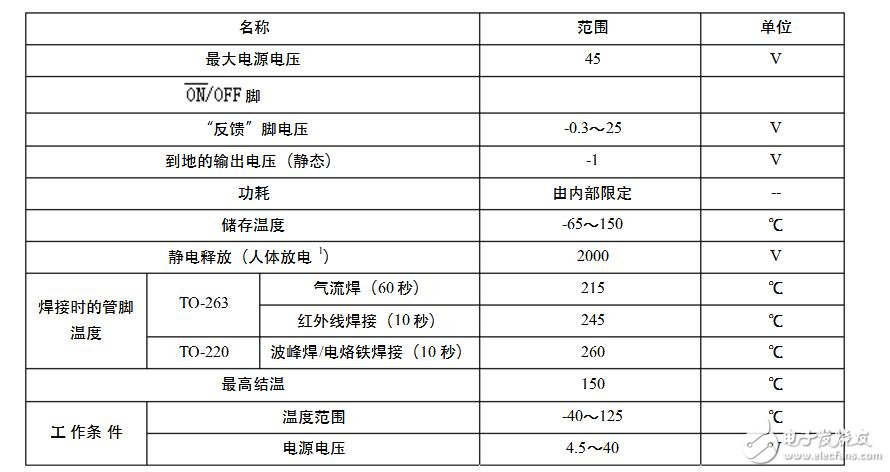

　　極限參數
