LM339（四路差動比較器）是在電壓比較器芯片內部裝有四個獨立的電壓比較器，是一種常見的集成電路，主要應用于高壓數字邏輯門電路。利用lm339可以方便的組成各種電壓比較器電路和振蕩器電路。那么我們?nèi)绾闻袛郘M339的好壞呢？直接用萬用表測量LM339的好壞一起了解一下。

　　萬用表打×1K檔。用黑表筆接LM339--12腳，再用紅表筆分別測LM339各腳；1－6.5K 2-6.6K 3-7.8K 4-7.6K 5-7.6K 6-7.6K 7-7.6K 8-7.6K 9-7.6K 10-7.6K 11-7.6K 12-地 13-6.5K 14－5.4K。

　　電磁爐的工作原理

　　1、電磁爐的工作原理概述當電磁爐在正常工作時，電磁爐線盤上的線圈產生的交變磁場在鍋具底部反復切割變化使鍋具底部產生環狀電流（渦流），并利用小電阻大電流的短路熱效應產生熱量。

　　2、PD16電磁爐電原理圖交流電源 LC振蕩電路功率控制橋式整流溫度調整 LED顯示電路功率驅動電路波形發生電路過電壓檢知電路鍋具檢知電路主控IC電路降壓整流電路溫度檢知電路電流調整

　　3、PD16電磁爐的工作方框圖

　　電磁爐集成塊功能

　　1、C80C49-143A：中央處理器集成快（Ic1）。

　　2、SN7407N：高壓輸出緩沖器/驅動器（Ic2）。

　　3、HD74LS145：四—十線譯碼器/驅動器（Ic4）。

　　4、LM339：低功耗、低失調電壓比較器（Ic5、IC6）。

　　5、TA8316S：驅動器（Ic3）。

　　電磁爐的工作原理

　　電磁爐220v工頻交流由AC IN插口接入，通過保險絲F101防止內部電路的過載及短路。VA為并聯壓敏電路，防止外部供電電壓過高，往往為燒毀自身來保護后級電路的安全。C101為濾波電容，容量為2UF。C101后級為大功率橋式整流塊，可將前級的220v工頻交流電整流為脈動直流電，脈動直流電通過扼流圈和C102的平滑濾波，將相對平穩的直流電供向下級PAN電磁線盤，PAN線盤與C103振蕩電容組成LC振蕩電路，從而在線盤上產生交變磁場。 PAN電磁線盤的后級為T(mén)102電流取樣變壓器，通過T102次級將電流信號傳遞給電壓比較器LM339進行檢測。

　　T102的后級為高壓保護二極D，作用為保護IGBT，防止反向高壓擊穿IGBT。IGBT的控制極由驅動器TA8316S驅動，TA8316S輸出14KHz頻率的脈沖，根據TA8316S輸出的脈寬來調整IGBT通斷時間的長短，從而達到調整功率的要求。 LM339為電壓比較器，PD16使用兩塊LM339：一塊為IC5，主要功能為鍋具檢測、溫度檢測；另一塊為IC6，主要功能為電流檢測，電壓檢測。

　　IC5、IC6兩個LM339比較器都將檢測信號反饋到TA8316S驅動器上，從而達到調整功率的要求。線盤中間的熱敏利電阻RT通過熱量變化轉換為電平變化，然后通過Q601三極管推動將信號傳遞到TA8316S，從而調整功率的大小，以達到調整鍋具的溫度。 IGBT散熱鋁塊上固定有溫度開關K1，當IGBT過熱時，溫度開關K1的通斷狀態發生變化，從而接通IC1集成塊①腳，通過①腳電平的高低變化，從而使IC1集成塊④腳復位停機。

　　風扇的電源控制由IC4的第⑦腳輸出高電平至三極管Q703，從而使Q703導通，風扇通過12V直流運轉。控制電路的電源主要由T101變壓器的初級接入，次級輸出連接有三組串聯穩壓電路。一組通過ZD204、C207、R204、Q203形成+5V電壓，主要供給集成塊IC1供電；一組通過ZD201、C203、R203、Q201形成+24V電壓，主要供給集成IC3供電。另一組通過ZD203、C205、R203、Q202、R202形成+12V、+10V電源，+12V電源主要供給風扇，+10V主要供給IC6、Q301、ICS、Q602、Q601、Q501供電。

　　故障分析及維修方法

　　現象1、開機燒保險。①首先將電磁線盤的接線腳斷開換上保險管，測量電容C102兩端電壓，一般橋式整流的直流輸出電壓為220V-300V，如無電壓或繼續燒保險，判斷為橋式整流塊壞。分析原因：如果整流橋擊穿，則220V交流直接短路。

　　②C102兩端有電壓，判斷為IGBT壞，換上后故障排除。分析原因：C102兩端有電壓，說明橋式整流的直流輸出正常，如果IGBT的兩個輸出腳擊穿，則相當于直流短路。

　　③橋流橋及IGBT都沒有壞，但依然燒保險，IA8316S集成塊壞，換上后故障排除。分析原因：由于TA8316S輸出的脈沖角度過大，導致IGBT出現過載現象

　　2、風機不工作

　　①撥掉風扇FAN插線排，檢測有無12V供電，如有，則風扇電機壞。分析原因：電源正常，通常風扇電機為短路或斷路。

　　②FAN插線排無12V電壓，驅動三極管Q703發射極擊穿，換上Q703，故障排除。分析：當Q703都沒有壞，集成塊IC4壞，換上IC4集成塊，故障排除。

　　③風扇電機及Q703都沒有壞，集成電路塊IC4壞，換上IC4集成塊，故障解除。分析原因：如果集成電路塊IC4的第7腳無高電平輸出，那么Q703的發射極沒有偏置電壓，Q703的集成極依然無法導通，供電處于斷路狀態。

　　現象3、開機操作顯示均正常，但不加熱。①測量TA8316S的第③腳有無18V電壓，如無，可檢查Q201有無擊穿、ZD201有無擊穿，如有擊穿換上后故障排除。分析原因：如果TA8316S的第③腳無18V電壓，故障點應在供電電源串聯穩壓電路，所以必須先檢查構成串聯穩壓電路的基本部件。②TA8316S的第③腳有18V電壓，故障應在IC3集成塊TA8316S，換上后故障排除。分析原因：LED板顯示及操作正常，說明電腦控制電路基本正常，不燒保險，說明高壓板基本正常，只是由于TA8316S無脈沖輸出至IGBT控制極，IGBT無法導通。

　　現象4、開機后，面板燈一直閃爍。①晶振壞，換后，故障排除。分析原因：晶振壞，導致CPU中央處理器無時鐘頻率輸入，從而使整個IC1中央處理器失控。

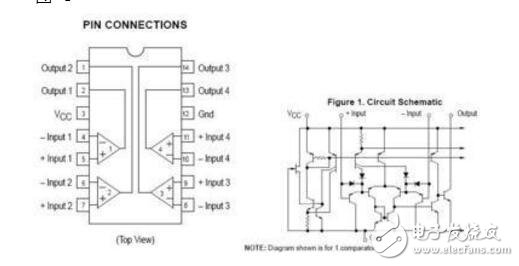

　　LM339集成塊采用C-14型封裝，圖1為外型及管腳排列圖。由于LM339使用靈活，應用廣泛，所以世界上各大IC生產廠、公司竟相推出自己的四比較器，如IR2339、ANI339、SF339等，它們的參數基本一致，可互換使用。圖1

　　LM339類似于增益不可調的運算放大器。每個比較器有兩個輸入端和一個輸出端。兩個輸入端一個稱為同相輸入端，用“+”表示，另一個稱為反相輸入端，用“-”表示。用作比較兩個電壓時，任意一個輸入端加一個固定電壓做參考電壓（也稱為門限電平，它可選擇LM339輸入共模范圍的任何一點），另一端加一個待比較的信號電壓。當“+”端電壓高于“-”端時，輸出管截止，相當于輸出端開路。當“-”端電壓高于“+”端時，輸出管飽和，相當于輸出端接低電位。

　　兩個輸入端電壓差別大于10mV就能確保輸出能從一種狀態可靠地轉換到另一種狀態，因此，把LM339用在弱信號檢測等場合是比較理想的。LM339的輸出端相當于一只不接集電極電阻的晶體三極管，在使用時輸出端到正電源一般須接一只電阻（稱為上拉電阻，選3-15K）。選不同阻值的上拉電阻會影響輸出端高電位的值。因?yàn)楫?dāng)輸出晶體三極管截止時，它的集電極電壓基本上取決于上拉電阻與負載的值。另外，各比較器的輸出端允許連接在一起使用。
