AT89S52各引腳的功能：

　　下面簡單介紹AT89S52各引腳的功能，更多信息請查閱Atmel公司的技術文檔。 VCC：電源。 GND：地。

　　P0 口：P0 口是一個8 位漏極開路的雙向I/O 口。作為輸出口，每位能驅動8 個TTL邏輯電平。對P0 端口寫“1”時，引腳用做高阻抗輸入。當訪問外部程序和數據存儲器時，P0 口也被作為低8 位地址/數據復用。在這種模式下，P0 具有內部上拉電阻。在Flash編程時，P0 口也用來接收指令字節；在程序校驗時，輸出指令字節。在程序校驗時，需要外部上拉電阻。

　　P1 口：P1 口是一個具有內部上拉電阻的8 位雙向I/O 口，P1 輸出緩沖器能驅動4 個TT

　　邏輯電平。當對P1 端口寫“1”時，內部上拉電阻把端口拉高，此時可以作為輸入口使用。當作為輸入使用時，被外部拉低的引腳由于內部電阻的原因，將輸出電流（IIL）。此 外，P1.0 和P1.2 分別作為定時器/計數器2 的外部計數輸入（P1.0/T2）和定時器/計數器2的觸發輸入（P1.1/T2EX），具體如表1-1 所示。在Flash編程和校驗時，P1口接收低8 位地址字節。

　　P2 口：P2 口是一個具有內部上拉電阻的8 位雙向I/O 口，P2 輸出緩沖器能驅動4 個TT邏輯電平。對P2 端口寫“1”時，內部上拉電阻把端口拉高，此時可以作為輸入口使用。當作為輸入使用時，被外部拉低的引腳由于內部電阻的原因，將輸出電流（IIL）。在訪問

　　表1口部分管腳的第二功能

　　外部程序存儲器或用16 位地址讀取外部數據存儲器（如執行MOVX @DPTR）時，P2 口送出高8 位地址。在這種應用中，P2 口使用很強的內部上拉發送1。在使用8 位地址（如MOVX @RI）訪問外部數據存儲器時，P2口輸出P2鎖存器的內容。在Flash編程和校驗時，P2 口也接收高8位地址字節和一些控制信號。 P3 口：P3 口是一個具有內部上拉電阻的8 位雙向I/O 口，P2 輸出緩沖器能驅動4 個TT

　　邏輯電平。對P3 端口寫“1”時，內部上拉電阻把端口拉高，此時可以作為輸入口使用。當作為輸入使用時，被外部拉低的引腳由于內部電阻的原因，將輸出電流（IIL）。P3 口也作為AT89S52 特殊功能（第二功能）使用，如表1-2所示。在Flash編程和校驗時，P3口也接收一些控制信號。

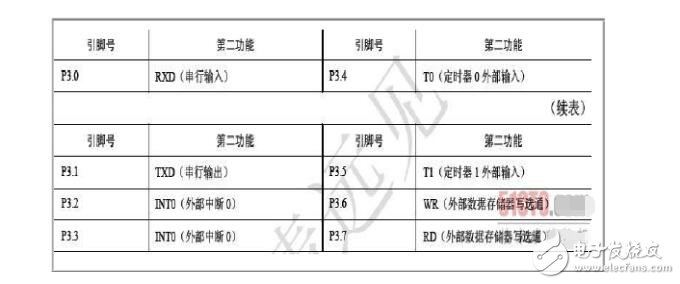

　　表2 P3口部分管腳的第二功能

　　RST： 復位輸入。在晶振工作時，RST腳持續兩個機器周期高電平將使單片機復位。看門狗計時完成后，RST 腳輸出96 個晶振周期的高電平。特殊寄存器AUXR（地址8EH）上的DISRTO 位可以使此功能無效。在DISRTO 默認狀態下，復位高電平有效。

　　ALE/PROG：地址鎖存控制信號（ALE）在訪問外部程序存儲器時，鎖存低8 位地址的輸出脈沖。在Flash編程時，此引腳（PROG）也用做編程輸入脈沖。 在一般情況下，ALE 以晶振六分之一的固定頻率輸出脈沖，可用來作為外部定時器或時鐘使用。然而，特別強調，在每次訪問外部數據存儲器時，ALE 脈沖將會跳過。如果需要，通過將地址為8EH的SFR的第0 位置“1”，ALE 操作將無效。這一位置“1”，ALE 僅在執行MOVX 或MOVC指令時有效。否則，ALE 將被微弱拉高。這個ALE 使能標志位（地址為8EH的SFR的第0 位）的設置對微控制器處于外部執行模式下無效。

　　PSEN：外部程序存儲器選通信號（PSEN）是外部程序存儲器選通信號。當AT89S52從外部程序存儲器執行外部代碼時，PSEN 在每個機器周期被激活兩次，而在訪問外部數據存儲器時，PSEN將不被激活。

　　EA/VPP：訪問外部程序存儲器控制信號。為使能從0000H 到FFFFH 的外部程序存儲器讀取指令，EA必須接GND。為了執行內部程序指令，EA應該接VCC。在Flash編程期間，EA也接收12伏VPP電壓。

　　XTAL1：振蕩器反相放大器和內部時鐘發生電路的輸入端。 XTAL2：振蕩器反相放大器的輸出端。
