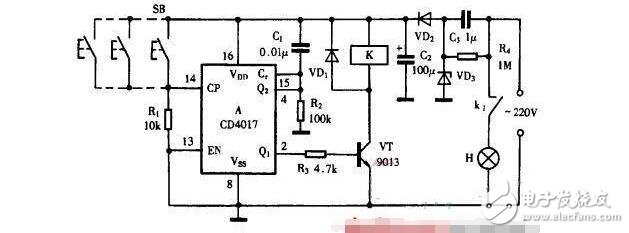

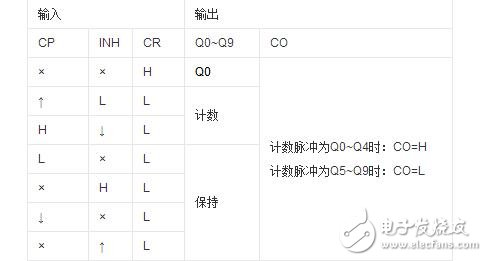

CD4017應用電路：

　　CD4017輸出端Q2與清零端Cr短接，使Q0與Q1在CP端輸入脈沖作用下輪流輸出高電平。在接通電源的瞬間，由于15腳微分電路R2、C1的作用使電路清零，Q0端（該端懸空不接）輸出高電平，Q1端輸出低電乎，三極管VT截止，繼電器K不動作，由它控制的電燈H不亮。只要按一下并接在CP的任一只按鍵開關SB，CP端便輸入一個正脈沖，Q0端輸出低電平，Q1輸出高電平，VT導通，繼電器K得電吸合，其常開接點閉合，電燈H點亮發光。再按一下開關SB，電路翻轉，Q0輸出高電平，Q1輸出低電平，VT截止，K失電釋放，電燈H熄滅。按健開關SB的數量可根據需要任意增加或減少，并可安裝在不同的地方，從而實現多地控制o

　　VT可用9013型等硅NPN三極管，β≥100。VD1用1N4148型硅開關二極管，VD2為1N4001型等硅整流二極管，VD3用12V穩壓二極管，如2CW60型等o K可用JZC—22F、DC12V小型中功率電磁繼電器。C3要求采用CBB-400V型聚丙烯電容器，其余阻容元件無特殊要求。

　　cd4017彩燈電路圖：

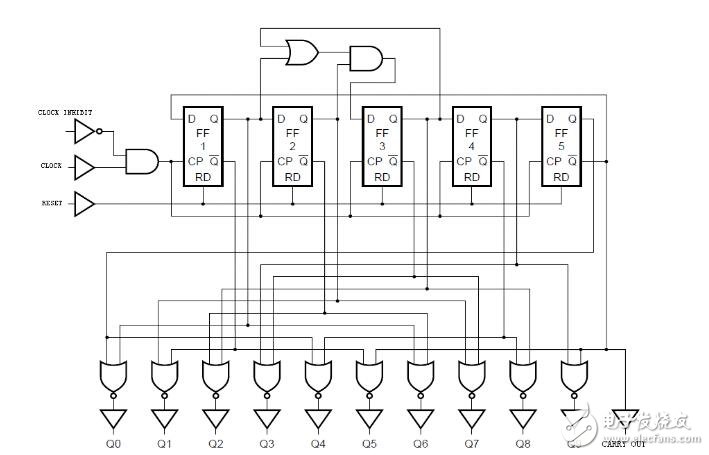

　　CD4017以其優越的性能“大行其道”，各種應用數不勝數，本人因喜歡美麗的彩燈，故想對CD4017的性能作一個應用的分析。

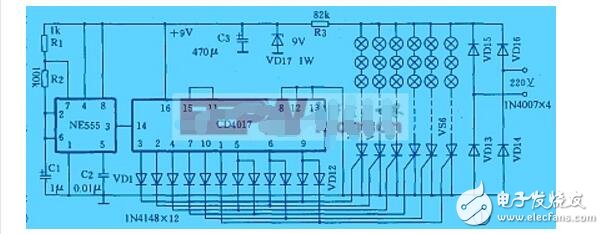

　　1、用一個CD4017制成的彩燈電路

　　CD4017輸出高電平的順序分別是③、②、④、⑦、⑩、①、⑤、⑥、⑨腳，故③、②、④、⑦、⑩、①腳的高電平使6串彩燈向右順序發光，⑤、⑥、③腳的高電平使6串彩燈由中心向兩邊散開發光。各種發光方式可按自己的需要進行具體的組合，若要改變彩燈的閃光速度，可改變電容C1的大小。

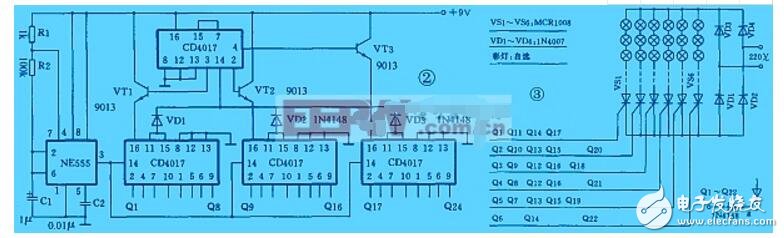

　　2、用三個CD4O17彩燈電路圖

　　CD4017級連后可以順序輸出24個高電平，同上理可組合出各種不同的發光方式，見圖3，可使6串彩燈向右流水發光，再向左流水發光，中心向兩邊散開后再向中心靠攏發光，1、3、5、2、4、6串間隔發光等等
