      電子發燒友網>電子資料下載>電路圖紙>控制電路>基于555定時器和Johnson計數器的CD4017十路流水燈電路的設計與制作

      基于555定時器和Johnson計數器的CD4017十路流水燈電路的設計與制作

      2017-09-07 | rar | 0.15 MB | 次下載 | 免費

      資料介紹

      　　一、電路設計功能介紹

      　　該電路主要由555構成的多諧振蕩器產生脈沖提供給由4017組成的十進制移位計數器，進而控制十路LED燈，通電后，LED燈從上往下逐個點亮，直到第十個LED燈，循環往復，且移動的速度可以調節。該設計依據來源于鬧市中的店鋪LED廣告牌，具有一定的實用價值。

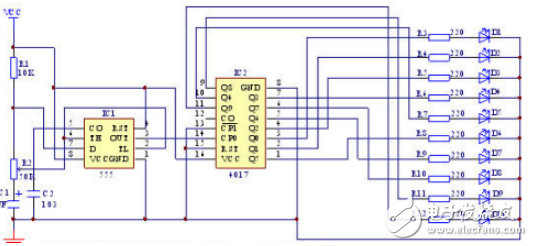

      基于555定時器和Johnson計數器的CD4017十路流水燈電路的設計與制作

      　　1、十進制計數器/脈沖分配器CD4017

      　　十進制計數器/脈沖分配器CD4017是5位Johnson計數器，具有10 個譯碼輸出端，CP0、CP1、RST輸入端。時鐘輸入端的斯密特觸發器具有脈沖整形功能，對輸入時鐘脈沖上升和下降時間無限制。RST 為低電平時，計數器在時鐘上升沿計數；反之，計數功能無效。RST 為高電平時，計數器清零。

      　　Johnson 計數器，提供了快速操作、2 輸入譯碼選通和無毛刺譯碼輸出。防鎖選通，保證了正確的計數順序。譯碼輸出一般為低電平，只有在對應時鐘周期內保持高電平。在每10 個時鐘輸入周期CO 信號完成一次進位，并用作多級計數鏈的下級脈動時鐘。
