cd4017驅動數碼管電路（一）

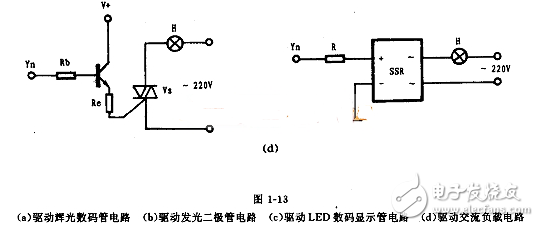

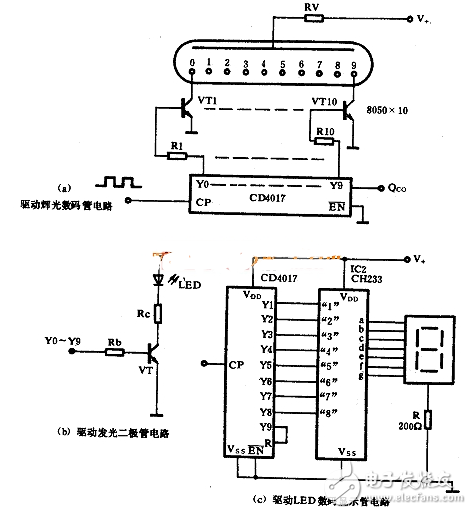

利用CD4017各輸出端依次變為高電平的特點，可構成十進制數碼顯示。圖1-13所示的是驅動各種顯示器的電路工作原理。其中（a）是驅動輝光數碼管電路。數碼管的公共陽極通過電阻Rv接在電源正極上，當該管內陰極KO-K9中任意一個電極與陽極之間的電壓大于啟輝電壓時，該陰極就被點亮，并根據陰極的形狀（如。、1、2、3.．·…9）顯示出相應的數碼。其中VT1-VT10是顯示驅動管，當CD4017計到某一個數時，所對應的譯碼輸出端輸出高電平，進而使所對應的晶體管導通，該晶體管所接的數碼管陰極近似接地，于是使數碼管陰極與陽極之間的電壓大于啟輝電壓，顯示出相應的字符來。若將多個這樣的電路按照前一級的進位輸出端Qco接下一級的時鐘輸入端CP的方式串接起來，就可構成多級計數顯示電路了。

（b）是CD407驅動發光二極管電路。要推動LED數碼顯示管依次顯示數碼，可插接一塊譯碼驅動電路CH233即可。如（c）所示。為了推動交流負載顯示，可采用可控硅元件或交流固態繼電器驅動，如（d）所示。

cd4017驅動數碼管電路（二）

如下圖所示為數碼顯示日歷時鐘電路。它能同時顯示月、日、時、分、秒和星期，月、日、星期自動轉換，每天可定鬧2次，有59min以內的睡眠定時功能。該日歷時鐘走時準確，調校方便，夜間看時清楚，制作容易。

工作原理：

該電路的核心IC1是一片PMOS大規模集成電路LM8364。4腳為12/24小時制選擇端，高電平為24小時制。6腳懸空時應從7腳輸入60Hz時基信號，接高電平時應從7腳輸入50Hz時基信號。5、8、9、10、11、12、14、16、18腳分別接高電平時，可實現其相應的功能。當鬧或睡眠定時信號到來時，17腳、42腳或15腳輸出的是可持續59min的高電平信號，控制VT4，再由VT4控制蜂鳴器。當然VT4也可控制其他電路（如繼電器，收音機）。2、3、20～41腳可直接驅動LED數碼管作顯示。這些引腳除了能輸出“時分”信號外，還能輸出“月日”和“秒”信號，這些引腳是公用的。把 5腳和10腳同時接高電平，將在“時分”輸出端輸出電路“月日”；把10腳接高電平5腳接低電平，將在“分”輸出端輸出“秒”，圖中的IC2是一片 COMS十進制計數/分配器集成電路CD4017，就是為IC1的5腳、10腳適時提供高電平的，這樣IC1就快速反復地輸出月日、時分、秒信號。IC2 還控制著VTl～VT3，使數碼管顯示某一內容時其他內容不顯示。由于人眼的視覺暫留現象，將觀察不到數碼管的閃爍，看到的是月日時分秒同時顯示。IC2 還起到調校選擇的作用。按下AN1，顯示內容將被鎖定（隨機性的），顯示內容就是當前可調校的內容。反復按下AN1，可選擇需要調校的內容。IC3是一片 CMOS14位二進制串行計數分頻和振蕩集成電路CD4060，以它為核心構成時基信號發生電路，分別給IC1和IC2提供60Hz和240Hz的時基信號。該電路決定時鐘走時精度，可微調C2，使日誤差在0.3s之內。若要進一步提高走時精度，應穩定IC3的工作電壓；或采用其他50Hz或60Hz時基信號發生電路，使用諧振頻率更高的晶振。

以IC4的CD4017為核心構成星期顯示電路。IC4的時基信號（天）由IC1的42腳（鬧2）提供，它的復位端（15端）接第7個輸出端（6腳），這樣當IC1的42腳輸出高電平時，IC4的輸出端3、2、4、7、10、1、5腳依次變為高電平，直接驅動發光二極管顯示星期。在該電路中，星期天的顯示沒有用3腳的高電平，而是由電源經電阻R3限流后提供電流，這樣表示星期天的LED就一直亮著，提供參照物，使夜晚看星期更方便準確。由于IC1的鬧2時間往往不設置在零點，所以星期的轉換可能會滯后幾小時，但對使用沒有大的影響。若每天需定鬧2次，須將鬧2設置在鬧1之前；若每天只需定鬧1次，那么正好把鬧2設置在零點，斷開R10，用鬧2來根供準確的顯示星期用時基信號，只用鬧1來實現定鬧功能。

當交流供電中斷時，由電池繼續給IC1、IC3、IC4供電，定時、計時功能保持，但IC2停止工作，VT1、VT2、VT3截止，LED顯示部分不亮，這樣可以延長電池供電時間。在用交流供電時，可通過R1給電池充電。

元器件選擇：

集成電路IC1選擇LM8364，IC2選擇CD4017B，IC3選擇CD4060B，IC4選擇CD4017B。三極管要選用NPN型的，放大倍數大些為好。顯示用的10個LED數碼管和9個發光二極管應選用高亮或超高亮度型的，數碼管選用共陰極型的。顏色及尺寸大小可根據自已的愛好選用。例如：顯示日期用綠色0.8英寸數碼管，顯示時間用0.8英寸紅色數碼管，顯示秒用0.56英寸紅色數碼管，發光二極管中心一個選用紅色，環形6個選用綠色，兩個選用黃色二極管。電池可選用3.6V60mAh的鎳鎘電池。蜂鳴器應選用7.5V或9V小型的。8個按鈕可直接選用電視選臺用的8位自鎖開關 （須去掉彈簧，使之失去自鎖功能）。變壓器應選用功率3W次級交流電壓是9V的。

cd4017驅動數碼管電路（三）

觸摸式多通道電子開關（CD4017、CD4511、CD4518） 電路圖

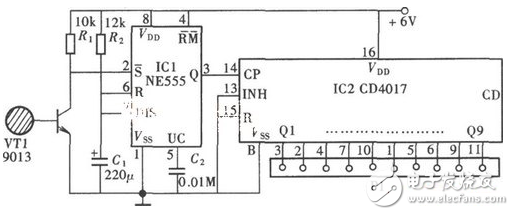

該觸摸式電子開關結構簡單，工作可靠，休用性數字集成電路，造價低謙它有20個通道供選用，電路中配有兩位數字顯示器供通道顯示，電路組成如圖所示。電路由觸摸信號輸入電路，控制脈沖形成電路，通道選擇電路和通道譯碼與顯示電路組成。

觸摸信號輸入電路由晶體管開關電路VT1組成電路：

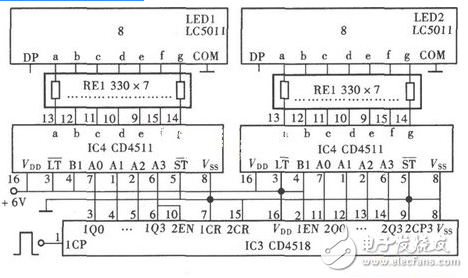

通道譯碼與數碼顯示電路：

cd4017驅動數碼管電路（四）

寬量程數字式電容測量電路（NE555、CD4017、MC14553B）

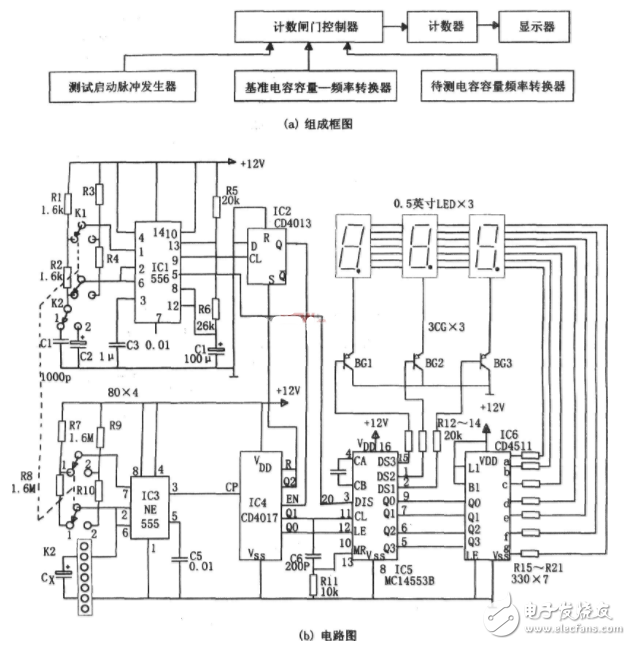

如圖所示為寬量程數字式電容測量電路。該測量儀由脈沖發生器、基準電容容量一頻率轉換器、待測電容容量一頻率轉換器、計數控制器、計數器、顯示電路等組成。脈沖發生器即為由IC1（556）和R1、R2、C1（R3、R4、C2）等組成的多諧振蕩器，其振蕩頻率為f1= 1.44/（R1 2R2）C1，或f2=1.44／（R3 2R4）C2。其⑨腳輸出的脈沖的上升沿使D觸發器IC2（CD4013）的輸出端Q產生低電平，以加至計數器IC4（CD4017）的使能端（EN端）．使之處于計數狀態。其⑤腳輸出的脈沖控制3位BCD計數電路IC5（MC14553B）的DIS端。待測電容容量一頻率轉換電路由R7、R8、IC3（555）和待測電容Cx組成，其將Cx容量轉換成待測的振蕩脈沖，并加至IC4，作為計數時鐘。IC4（CD4017）組成步進計數器。并將輸出Q1加至IC5的CL端，以作為計數脈沖，在給定的測試閘門（由IC1控制IC5的DIS端）內進行計數，并采用動態顯示方式將計數結果分時輸出。計數結果由BCD/7段譯碼器IC6（CD4511）譯碼，經BG1、BG2、BG3放大后，驅動3位七段共陰極LED管顯示出電容量。選擇開關K1、K2的開關位置、基準脈沖頻率、待測脈沖頻率和測量量程的關系如表所示。本電路測量電容是利用555振蕩器的振蕩頻率f=l.44/（RA 2RB）C與電容器的容量C成反比關系，通過閘門控制電路控制計數器，對閘門內的脈沖進行計數，并由LED數碼管顯示出容量。本測量儀的量程分為三擋：1pF～999pF、1nF～999nF、1μF～999μF。
