AD811視頻運算放大器是美國模擬器件公司（簡稱A-D公司）最近推出的枧頻運算放大器系列產品中的一種新產品，具有高速。高頻、寬頻帶。低噪聲等優異特性，并且是電流反債運算放大器。它針對廣播質量級的視頻系統進行了優化設計。因此，在視頻系統的電子線路中，AD811是一種極好的首選器件。

　　由于AD811運算放大器的優異特性，它非常適用于高性能視頻系統和數據采集裝置中作為最佳的電流反饋放大器。因此，在多媒體廣播系統、視頻交叉轉換開關。高滑晰度電視（HDTV）兼容的系統、視顏線路驅動器、視頻分配放大器、模數轉換器與數模轉換器的緩沖器、直流恢復電路，超聲醫學、性能鑒定試驗（PET），射線和計數器設備等各方面得到了廣泛的應用。

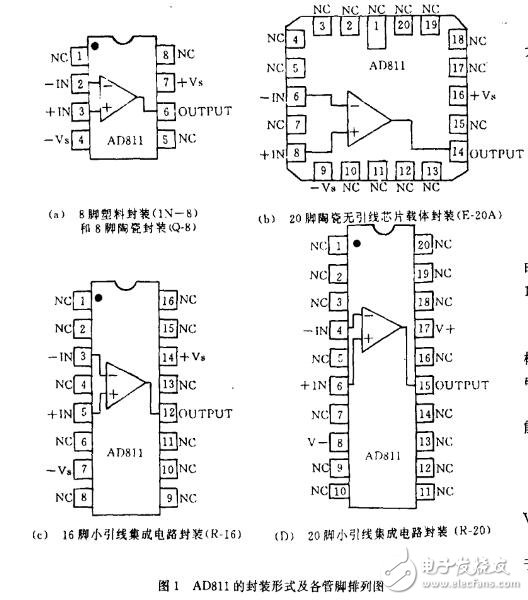

　　AD811具有四種封裝形式，如圖（1）所示：

　　AD811視頻放大器的主要技術性能指標如下：

　　1、高速性

　　小信號帶寬：增益G=+ 1、- -3dB時，帶寬140MHz；增益G= t 2、- -3dB時，帶寬120MHz；增益G=+ 10.-3dB 時，帶寬100MHZ。轉換速率；2500V/ps.建立時間：當達到0.1%時，2V 階躍信號的建立時間為25ps，10V 階躍信號的建立時間為50ns；當達到0.01%時，10V 階躍信號的建立時間為65ns。

　　2、優良的直流精度

　　輸入失調電壓：0.5mV，最大值3mV。失調電壓漂移：5μV/C。輸入電壓噪聲；1.9nV/√VHZ。輸入電流噪聲：20PA/√VHZ。輸入阻抗；l.5MQ.輸出阻抗：110。輸出特性：采用士5V 電源時，輸出電壓士2.9V；采用士10V 電源，輸出電壓士12V。

　　3、共模電壓范圍

　　采用+5V 電源電壓時，共模電壓士3Vi采用土15V電源電壓時，共模電壓士12V。

　　4、國內部具有短路保護功能。

　　5、極限參數

　　電源電壓：士18V。共模輸入電壓范圍；士VS$o輸出短路持續時間，取決于降額曲線。

　　AD811內部具有短路保護功能，但它不能保證在所有條件下不超過最高結溫。（塑料封裝最高結溫145C，陶瓷封裝最高結溫175C）。而且它只是短時間起保護作用，如果瞬間超過結溫時，溫度降低后，仍能正常工作，但長期過熱時，就會損壞器件。例如，AD811放大器的輸出端接一根752的電纜，當電纜的另一端錯誤地接到電源上，在士12V（或以下）電源電壓情況下，放大器的輸出端與電源短接持續一段短時間，放大器也不會損壞。

　　AD811是一種靜電敏感器件。根據MIL STD-883C的30165.6條的有關規定，AD811放大器是一種二類器件，它的所有管腳都要經過相當高的電壓（3000V）打過，進行ESD 靈敏度測試。但是，人體和儀器上很容易積累高達4000V的靜電，如果沒有放電，仍能使器件產生永久性的破壞。因此，要求使用靜電保護裝置，以避免AD811任何性能下降和功能喪失。
