AD811是一款寬帶電流反饋型運算放大器，針對廣播級質量視頻系統進行了優化。-3 dB帶寬為120 MHz （G=+2），差分增益和相位誤差分別為0.01%和0.01° （RL = 150 W），使AD811成為所有視頻系統的絕佳選擇。除了低差分增益和相位誤差外，它還滿足嚴苛的0.1 dB增益平坦度要求，帶寬達到35 MHz （G = +2）。

　　無論驅動一條還是兩條后部端接的75W電纜，均可達到這一性能，而且電源電流低至16.5 mA。此外，AD811的額定電源電壓范圍為±4.5 V至±18 V。 AD811也特別適合注重瞬態響應性能的脈沖應用。最大壓擺率可以達到2500 V/μs以上，2 V步進時0.1%建立時間少于25 ns，10 V步進時0.01%建立時間少于65 ns。

　　低失真特性（帶寬最高可達10 MHz）和寬單位增益帶寬，使AD811非常適合用作數據采集系統中的ADC或DAC緩沖器。由于它是一款電流反饋型放大器，因此可在整個寬增益范圍內保持這一帶寬。該放大器還具有1.9 nV/√Hz的低電壓噪聲、20 pA/√Hz的低電流噪聲以及出色的直流精度，適合寬動態范圍應用。

　　1、高速

　　3 dB帶寬：140 MHz （G = +1） 3 dB帶寬：120 MHz （G = +2） 0.1 dB帶寬：35 MHz （G = +2） 壓擺率：2500 V/μs

　　0.1%建立時間：25 ns（2 V步進） 0.01%建立時間：65 ns（10 V步進）

　　2、出色的直流精度

　　輸入失調電壓：3 mV（最大值）

　　3、低失真：總諧波失真（THD） = -74 dB （10 MHz） ?

　　4、出色的視頻性能（RL = 150 O）

　　差分增益/相位誤差：0.10% / 0. ?

　　5、靈活的工作方式

　　額定電源電壓：±5 V和±15 V 輸出擺幅：±2.3 V（75 Ω負載） （VS = ±5 V）

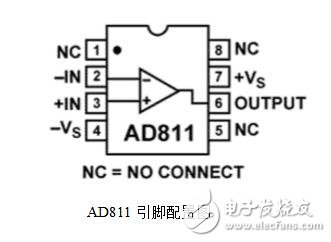

　　ad811引腳配置圖
