AD811是美國ADI公司推出的視頻運算放大器系列產品中的一種產品， 具有高速、高頻、寬頻帶、低噪聲等優異特性， 并且是電流反饋運算放大器。它針對廣播質量級的視頻系統進行了優化設計。因此， 在視頻系統的電子線路中， 是一種極好的首選器件。AD811是一款寬帶電流反饋型運算放大器，針對廣播級質量視頻系統進行了優化。

　　AD811技術特征：

　　高速3dB帶寬：140 MHz （G = +1）　3dB帶寬：120MHz （G = +2）　0.1dB帶寬：35MHz（G = +2）

　　壓擺率：2500 V/μs0.1%建立時間：25 ns（2 V步進）　0.01%建立時間：65 ns（10 V步進）

　　出色的直流精度　輸入失調電壓：3 mV（最大值）

　　低失真：總諧波失真（THD） = -74 dB（10 MHz）

　　出色的視頻性能（RL = 150 O）

　　差分增益/相位誤差：0.10% / 0.01°電壓噪聲：1.9 nV/√Hz

　　靈活的工作方式　額定電源電壓：±5 V和±15 V輸出擺幅：±2.3 V（75 Ω負載）（VS = ±5 V）

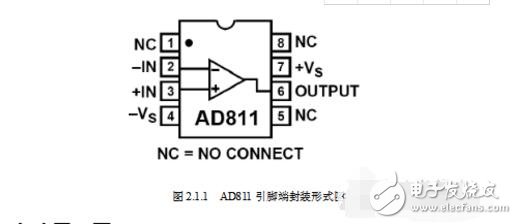

　　AD811引腳端封裝形式：

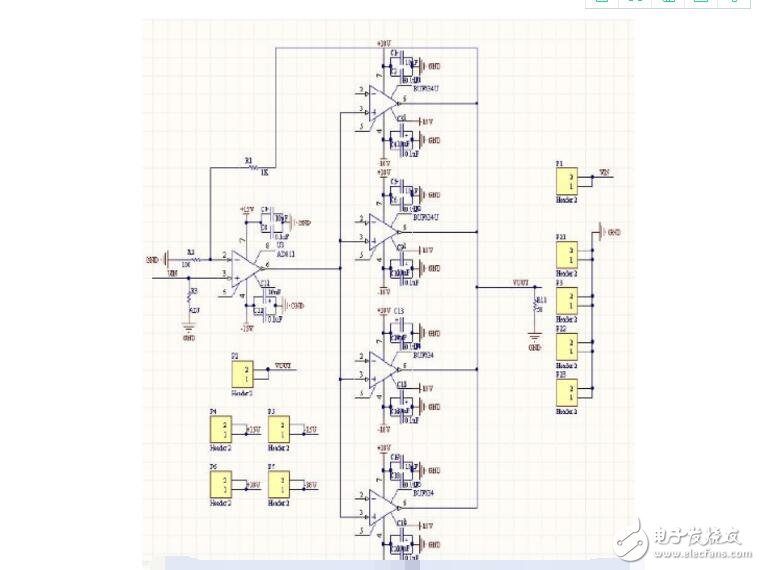

　　AD811模塊原理圖：

　　ad811典型電路

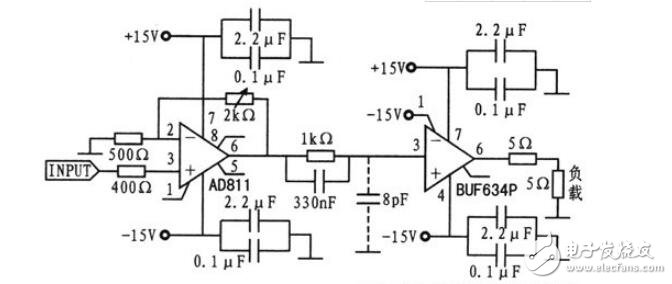

　　AD8ll采用同相放大器接法，將輸入信號放大到電壓峰峰值為6 V;后級緩沖電路用于提供足夠的輸出電流，使負載的輸出電壓峰值穩定在6 V。由于AD81l的輸出電流較大，所以在AD811與緩沖器之間串接了一只l kΩ的電阻用于限流。電路調試時發現。輸出高頻信號有衰減。經過分析獲知，主要原因在于后級緩沖器有8 pF的等效輸入電容（見圖4中虛線），該電容影響電路的高頻響應。于是在AD811輸出與BUF634輸入之間接入了 一只330nF的補償電容，補償后的電路高頻響應效果良好。AD811和BUF634構成的功率放大電路：

　　功率放大電路

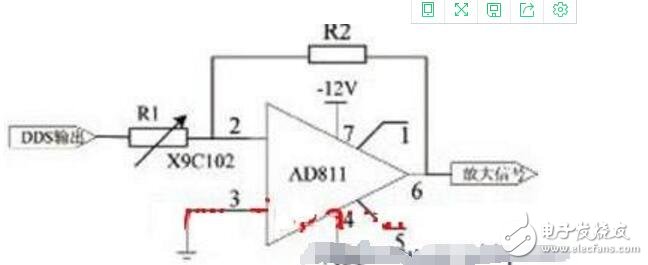

　　采用高頻運放AD811進行信號放大，它具有高速、高頻、寬頻帶、低噪聲等優異特性。但考慮到輸出信號幅值隨頻率增大而減小，系統采用數控電位計X9C102 來實現可變增益放大，即依據輸出信號頻率的不同來改變數控電位計的值，以改變增益。可變增益放大器原理圖如下圖所示：
