摘要 ：本文介紹了一種以采樣/ 保持器 L F398 芯片為主要器件的峰值保持電路。該電路具有結構簡單、調試方便、性能優良等優點 ，可廣泛應用于各種脈沖分析系統。

　　峰值保持電路是核物理實驗中的重要線路單元。峰值保持電路實際包含峰值提取和峰值保持兩種電路。在核物理通過脈沖幅度鑒別粒子類型實驗中 ，主線性放大器輸出模擬信號的峰值是代表著帶電粒子在核輻射探測器中所沉積的能量 ，根據模擬信號峰值幅度的大小就可以鑒別粒子的類型 ;因此模擬信號峰值的提取就顯得尤為重要 ，否則該方法就無法用來鑒別粒子類型。峰值保持電路是在峰值提取電路設計基礎上提出的 ，模擬峰值信號要轉換成數字信號需要通過 A/ D 轉換電路 ，它需要一定的時間來完成轉換 ，在轉換期間要保證模擬峰值信號的穩定 ，因此模擬信號峰值的保持同樣重要。鑒于此 ，峰值的提取/ 保持電路便應運而生。

　　峰值保持電路在其它測量控制方面用途也非常廣泛 ，如 ：最大沖擊力、振動過程中的最大幅值、共振最大強度以及測試工業過程中的最高溫度、最大流量、最大壓力等。峰值保持電路是多道脈沖幅度分析器的重要核心電路之一。在 NIM 插件式的多道脈沖幅度分析器中多用三極管和 MOS 管等分立器件來搭建 ，該電路具有結構復雜和調試麻煩等特點 ;而在用于野外測量的便攜式智能型多道脈沖幅度分析器設計中 ，需要整體電路結構簡單實用、集成化程度高和調試方便。傳統的 N IM 插件式峰值保持電路必須整合 ，本文就是在此基礎上提出一種簡單實用的峰值保持電路設計。峰值保持電路通常分為電壓型的和跨導型［2 ］兩種 ，本文提出的是建立在電壓型的設計基礎上 ，提出用采樣/ 保持器 L F398 芯片配合簡單外圍電路來達到設計要求。

　　1 lf398的峰值保持電路

　　圖一：峰值保持電路原理圖

?

　　圖一：峰值保持電路原理圖

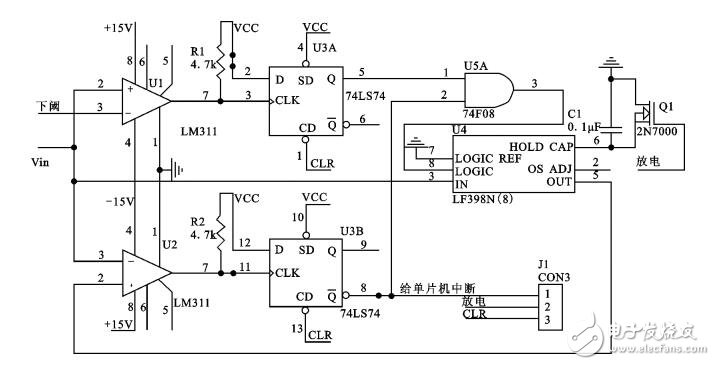

　　峰值保持電路探測核脈沖幅度信號并在脈沖峰值時刻通知保持峰值 ，同時向單片機提出中斷申請信號 ，使單片機響應中斷啟動 A/ D 轉換 ;轉換結束后單片機使采樣保持器復原為采樣狀況 ，實現系統的邏輯控制。峰值保持電路原理圖如圖1 所示。 U4 是芯片 L F398 ，它是美國國家半導體公司研制的集成采樣保持器。它只需外接一個保持電容就能完成采樣保持功能 ，其采樣保持控制端可直接接于 TTL ， CMOS 邏輯電平。

　　U1 和U2 是比較器 LM311 ， U3 是 D 觸發器 74L S74 ，U5A 是與門 74LS08。放大后的脈沖核信號一路輸入到下閾比較器 ，另一路接輸入到 L F398。當核信號大于下閾時 ，比較器 U1 輸出高電平 ，得到上升沿 ，上升沿再觸發 U3A ，它的 Q 端輸出高電平和 U3B 的 Q 非端相與得到高電平 ，去控制 L F398 的采樣控制端進入采樣狀態。當 L F398 的輸出端信號幅度比輸入端大時 ，即到達峰值時 ，比較器 U2 出高電平 ， 得到上升沿 ，上升沿再觸發 U3B ，它的 Q 非端輸出低電平 ， U5A 輸出變為低電平 ，L F398 進入保持狀態。U3B 的 Q 非端輸出的下跳沿作為單片機的中斷信號 ，當 A/ D 轉換結束后 ，單片輸出放電和清零 CL R 信號使采樣保持器復原。電路波形見圖 2。

　　2 結束語

　　本文介紹的用集成采樣保持芯片 L F398 設計的采樣保持電路 ，電路結構簡單 ，集成化程度高 ，成本低 ，調試方便 ;經設計的多道脈沖幅度分析器整體測試性能可靠 ，達到了設計要求 ， 為開發便攜式多道脈沖幅度分析器提供了簡單適用模塊 ，已用于開發研究工作 ，達到預期目的。
