單脈沖電壓正向峰值保持電路

電路的功能

這是一種保持模擬信號電壓峰值的電路，它把信號變的最大正峰值存貯在保持電容器CM里，適用于測量單個脈沖的最大值，即使采用取樣速度很慢的脈沖儀表，也能進行準確的電壓測量。此外，電路加了復位輸入，還可用來保持某一瞬間的峰值電壓。如改變放電電阻也可用于脈沖展寬。

電路工作原理

本電路為反饋式峰值保持電路，雖然不能進行高速工作，但可準確地保持輸入信號的峰值。OP放大器A1為反饋放大器。反饋回路可以忽略二極管D2、D3的正向電壓VF及溫度變化的影響。

充電過程持續到電容器CH的端電壓與輸入電壓相等為止。若輸入電壓略低于保持的電壓，OP放大器A1的輸出就會向負電位擺動，使二極管D1導通，進入閉環狀態。

保持的電壓受二極管D3、OP放大器輸入電阻以及偏流等的影響，隨著時間的增加會逐漸下降。為了長時間地保持峰值，在電路中加了電阻R3和二極管D3，對漏電流進行抑制，同時采用輸入阻抗高的緩沖放大器接收峰值信號。

電阻R4用來限制存貯于電容器CH中的電荷在電源斷開時的放電電流，如果CH的容量小于0.1UF，可去掉R4。

取樣完畢后，如果不把充電電荷放掉，若下次輸入的信號峰值低于前次峰值，則峰值就不能得到響應，因此，必須安裝放電開關，所以應在CH的兩端安裝機械式繼電器或模擬開關使電容短路。CH的容量大，放大電流也比較大，串聯了電阻R4限制放電電流，其阻值由“復位”所需的時間確定，取100歐左右比較合適。

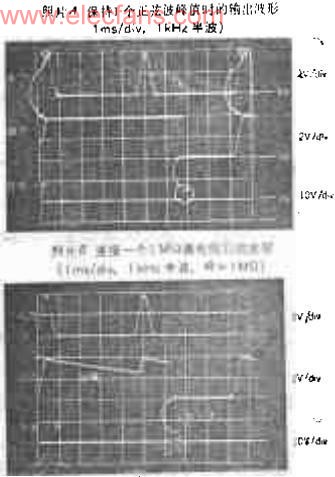

從照片A可以看出，輸入1KHZ正弦半波，峰值保持電路工作，峰值電壓被保持，直到“復位”信號輸入為止，一旦輸入“復位”脈沖，電容立即放電到0V左右。為了使峰值保持電路有一定的放電時間常數，可在CH上并聯一個放電電阻，其時常數為：T=CH.R。照片B示出了CH=0.01UF，R=1M時的放電電波形。電容CH絕緣性能下降時就會呈現這種波形。

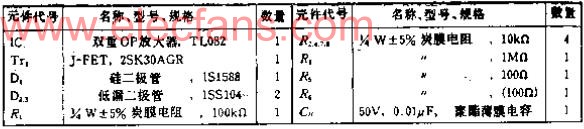

元件選擇

如要求峰值電壓保持在數分鐘以上，必須采取減小泄漏電流的措施或挑選合適的元件。
