加法器是產生數的和的裝置。加數和被加數為輸入，和數與進位為輸出的裝置為半加器。

　　減法電路是基本集成運放電路的一種，減法電路可以由反相加法電路構成，也可以由差分電路構成。基本集成運放電路有加、減、積分和微分等四種運算。一般是由集成運放外加反饋網絡所構成的運算電路來實現。

　　1、加法器

　　加法器分為同相加法器和反相加法器。

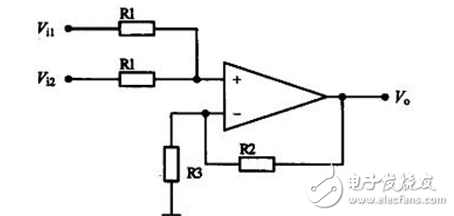

　　a）同相加法器電路圖如下所示：

　　其輸出電壓的計算公式：

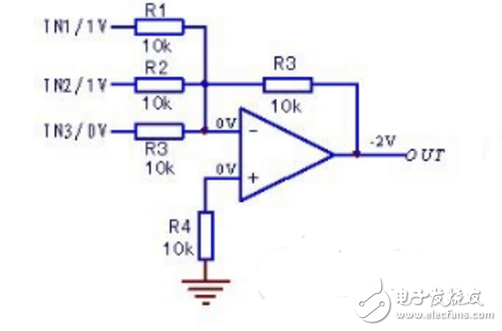

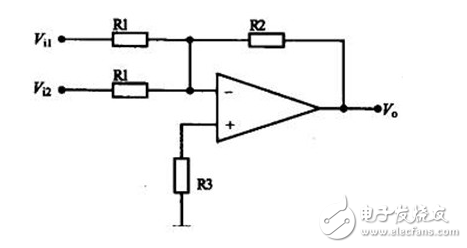

　　b）反相加法器電路圖如下所示：

　　其輸出電壓的計算公式：

　　2、減法器

　　減法器有兩種：一種是先對輸入信號實現反相，然后再做加法運算；另一種是直接利用差分電路實現

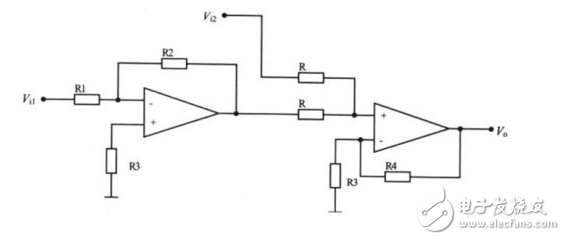

　　a）輸入信號實現反相實現減法器

　　b）差分電路實現減法器

　　其計算輸出電壓的公式如下：

　　反相加法器與同相加法器

　　在電子學中，加法器是一種數位電路，其可進行數字的加法計算。同相加法器輸入阻抗高，輸出阻抗低，反相加法器輸入阻抗低，輸出阻抗高。當選用同相加法器時，如A輸入信號時，因?yàn)槭峭嗉臃ㄆ鳎斎胱杩垢撸@樣信號不太容易流入加法器，反而更容易流入B端，而影響到B端的正常使用;同樣，如B輸入信號時，容易流入A端，而影響到A端的正常使用。

　　這就是為什么對于加法器的使用，大家都選擇反相加法器而不是同相加法器的原因。

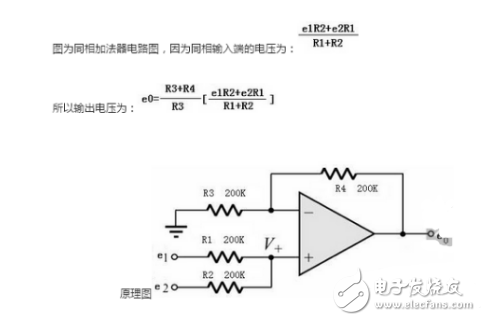

　　同相加法器電路圖

　　反相加法器電路圖
