自鎖定義：交流接觸器通過自身的常開輔助觸頭使線圈總是處于得電狀態的現象叫做自鎖。這個常開輔助觸頭就叫做自鎖觸頭。在接觸器線圈得電后，利用自身的常開輔助觸點保持回路的接通狀態，一般對象是對自身回路的控制。如把常開輔助觸點與啟動按鈕并聯，這樣，當啟動按鈕按下，接觸器動作，輔助觸點閉合，進行狀態保持，此時再松開啟動按鈕，接觸器也不會失電斷開。

　 ?自鎖在很多領域的安全性方面?有非常好的表現，在一般的電路中，按下開關，電路通電；松開開關，電路又斷開了。一旦按下開關，就能夠自動保持持續通電，直到按下其它開關使之斷路為止；這樣的電路，稱為自鎖電路。

　　互鎖，說的是幾個回路之間，利用某一回路的輔助觸點，去控制對方的線圈回路，進行狀態保持或功能限制。一般對象是對其他回路的控制。

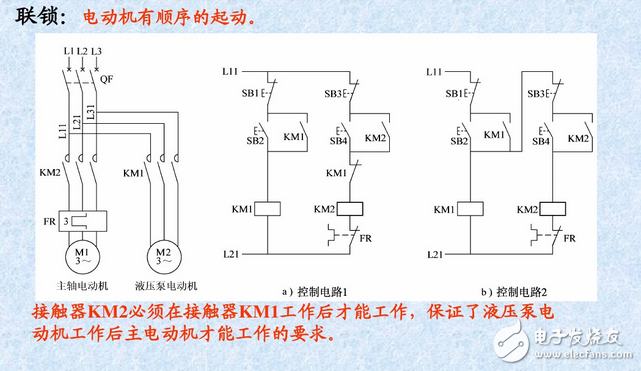

　　聯鎖，就是設定的條件沒有滿足，或內外部觸發條件變化引起相關聯的電氣、工藝控制設備工作狀態、控制方式的改變。

　　自鎖互鎖工作原理

　　（1）自鎖的原理：

　　按啟動正轉按鈕SB2→KM1線圈通電吸合→KM1主觸點接通（電動機正轉）

　　└─ KM1-1合──────────┘

　　KM1-1的作用是保證SB2松開后，KM1的線圈能夠繼續得電吸合，電動機能夠連續運行。接觸器KM1的線圈得電與觸點 KM1-1的閉合，是相互依存的關系，這就是“自鎖”。

　　按啟動反轉按鈕SB3，KM2線圈通電吸合，過程與正轉相同。

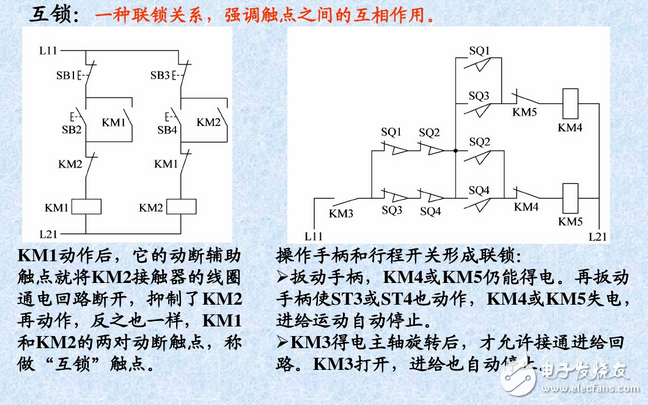

　　（2）互鎖的原理：

　　如果在KM1通電，電動機正轉中，不慎按了反轉按鈕SB3，KM2和KM1都吸合通電，將造成主電路短路。為此，把KM！的常閉觸點KM1-2 串聯在KM2的線圈中回路，在KM1吸合時KM2不可能通電。用同樣的方法，在KM1吸合時KM2也不可能通電。KM1和KM2的這種相互制約的關系，就是“互鎖”。

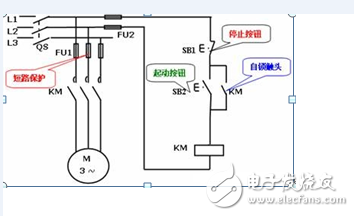

?自鎖互鎖電路圖

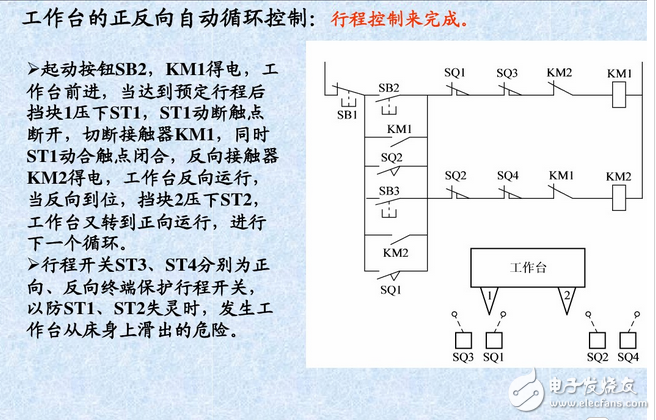

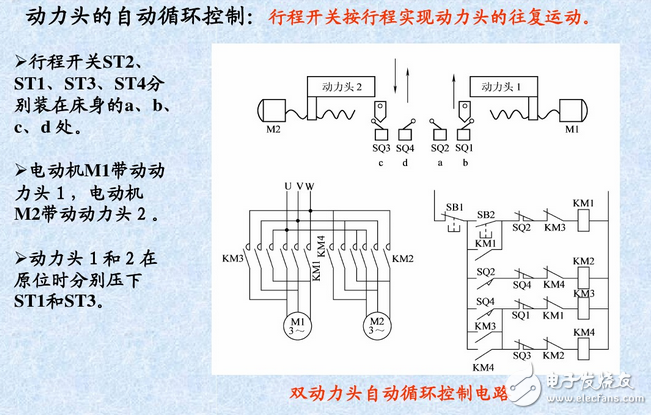

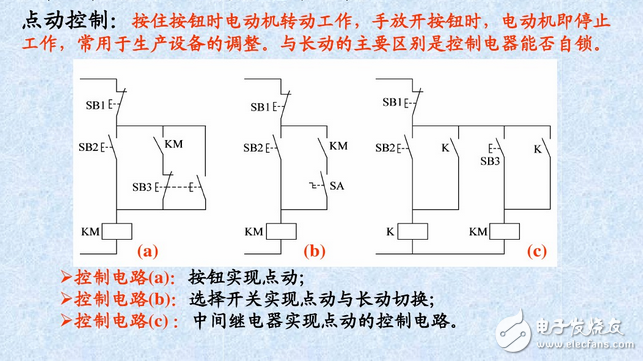

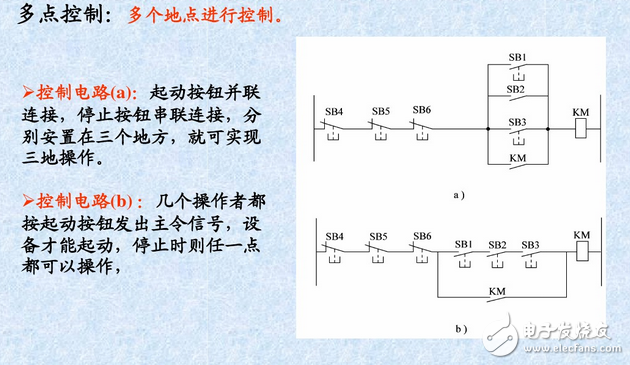

自鎖互鎖在電動機控制電路的應用



自鎖互鎖在電動機控制電路的應用



自鎖互鎖在電動機控制電路的應用
