第9章 半導體存儲器
9.1 概述
半導體存儲器以其容量大、體積小、功耗低、存取速度快、使用壽命長等特點，已廣泛應用于數字系統。
根據用途分為兩大類：
1、只讀存儲器 ROM。用于存放永久性的、不變的數據。
2、隨機存取存儲器RAM。用于存放一些臨時性的數據或中間結果，需要經常改變存儲內容。

9.2 只讀存儲器
9.2.1固定ROM的結構和工作原理
一、電路組成

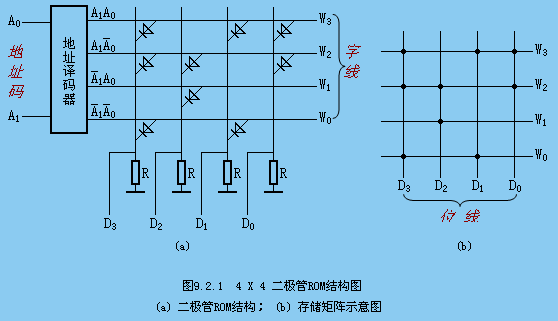

它由一個二線―四線地址譯碼器和一個4×4的二極管存儲矩陣組成。
存儲矩陣由二極管或門組成，其輸出為D0～D3 。
為輸入的地址碼，可產生W0～W3 4個不同的地址，
W0～W3稱為字線，用以選擇存儲的內容，
D0～D3稱作位線。
在W0～W3中，任一輸出為高電平時，在D0～D3 4根線上輸出一組4位二進制代碼，每組代碼稱作一個字。

二、讀數
舉例分析ROM的存儲原理。

9.2.2可編程只讀存儲器（PROM）
可編程只讀存儲器是一種用戶可直接向芯片寫入信息的存儲器，這樣的ROM稱為可編程ROM，簡稱PROM。向芯片寫入信息的過程稱為對存儲器芯片編程。
熔絲 見P273 圖9.2.2
9.2.3可擦除可編程只讀存儲器（EPROM）
它允許對芯片進行反復改寫。
根據對芯片內容擦除方式的不同，可分為：
一、EPROM，紫外線擦除方式，數據可保持10年左右。
二、EEPROM（也寫作 PROM），電擦除可編程方式，速度快，數據可保持10年以上時間。

9.2.4集成EPROM（2716 EPROM）

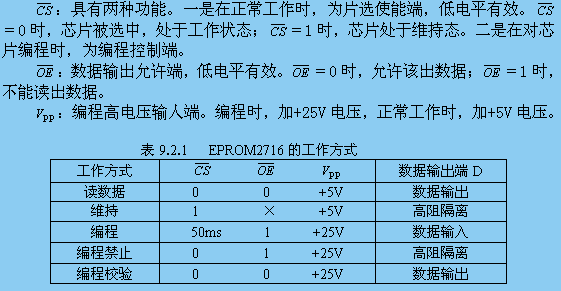

P275 圖9.2.4（b）畫出了2716的引腳圖，各引腳的功能如下：
A10～A0：地址碼輸入端。
D7～D0：8位數據線。正常工作時為數據輸出端，編程時為寫入數據輸入端。
VCC和GND：＋5V工作電源和地。

9.2.5 EPROM的應用
實現組合邏輯函數的步驟：
（1）將函數化為標準與一或式
（2）確定存儲單元內容
（3）畫出用PROM實現的邏輯圖。
