絕緣柵雙極晶體管（Insulate-Gate Bipolar Transistor—IGBT）綜合了電力晶體管（Giant Transistor—GTR）和電力場效應晶體管（Power MOSFET）的優點，具有良好的特性，應用領域很廣泛；IGBT也是三端器件：柵極，集電極和發射極。 IGBT（InsulatedGateBipolarTransistor）是MOS結構雙極器件，屬于具有功率MOSFET的高速性能與雙極的低電阻性能的功率器件。IGBT的應用范圍一般都在耐壓600V以上、電流10A以上、頻率為1kHz以上的區域。多使用在工業用電機、民用小容量電機、變換器（逆變器）、照相機的頻閃觀測器、感應加熱（InductionHeating）電飯鍋等領域。根據封裝的不同，IGBT大致分為兩種類型，一種是模壓樹脂密封的三端單體封裝型，從TO－3P到小型表面貼裝都已形成系列。另一種是把IGBT與FWD （FleeWheelDiode）成對地（2或6組）封裝起來的模塊型，主要應用在工業上。模塊的類型根據用途的不同，分為多種形狀及封裝方式，都已形成系列化。

　　IGBT是強電流、高壓應用和快速終端設備用垂直功率MOSFET的自然進化。MOSFET由于實現一個較高的擊穿電壓BVDSS需要一個源漏通道，而這個通道卻具有很高的電阻率，因而造成功率MOSFET具有RDS（on）數值高的特征，IGBT消除了現有功率MOSFET的這些主要缺點。雖然最新一代功率MOSFET器件大幅度改進了RDS（on）特性，但是在高電平時，功率導通損耗仍然要比IGBT 高出很多。IGBT較低的壓降，轉換成一個低VCE（sat）的能力，以及IGBT的結構，與同一個標準雙極器件相比，可支持更高電流密度，并簡化 IGBT驅動器的原理圖。

　　GBT的結構和工作原理

　　（1）IGBT的結構

　　1.是三端器件，具有柵極G、集電極C和發射極E。

　　2.由N溝道VDMOSFET與雙極型晶體管組合而成的IGBT，比VDMOSFET多一層P+注入?yún)^(qū)，實現對漂移區電導率進行調制，使得IGBT具有很強的通流能力。

　　3.簡化等效電路表明，IGBT是用GTR與MOSFET組成的達林頓結構，相當于一個由MOSFET驅動的厚基區PNP晶體管。

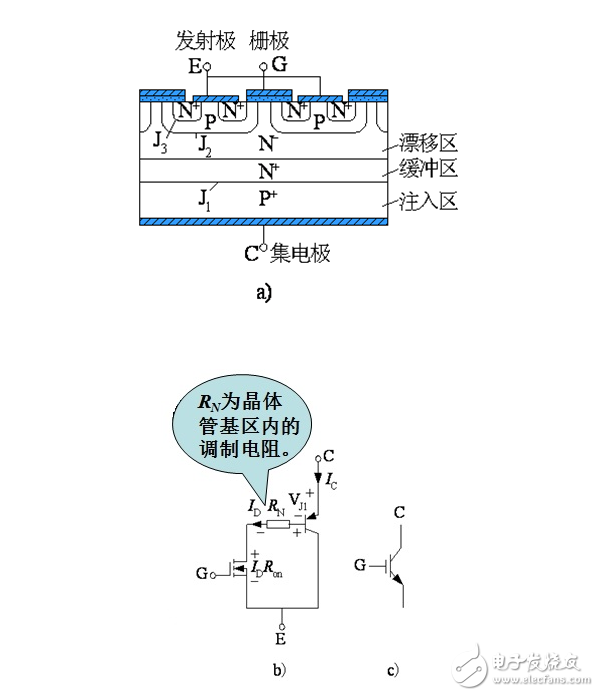

　　IGBT的結構、簡化等效電路和電氣圖形符號a） 內部結構斷面示意圖 b） 簡化等效電路 c） 電氣圖形符號

　　（2）IGBT的工作原理

　　N溝型的 IGBT工作是通過柵極－發射極間加閥值電壓VTH以上的（正）電壓，在柵極電極正下方的p層上形成反型層（溝道），開始從發射極電極下的n-層注入電子。該電子為p+n-p晶體管的少數載流子，從集電極襯底p+層開始流入空穴，進行電導率調制（雙極工作），所以可以降低集電極－發射極間飽和電壓。工作時的等效電路如圖1（b）所示，IGBT的符號如圖1（c）所示。在發射極電極側形成n+pn－寄生晶體管。若n+pn－寄生晶體管工作，又變成p+n－ pn+晶閘管。電流繼續流動，直到輸出側停止供給電流。通過輸出信號已不能進行控制。一般將這種狀態稱為閉鎖狀態。

　　為了抑制n+pn-寄生晶體管的工作IGBT采用盡量縮小p+n-p晶體管的電流放大系數α作為解決閉鎖的措施。具體地來說，p+n-p的電流放大系數α設計為0.5以下。 IGBT的閉鎖電流IL為額定電流（直流）的3倍以上。IGBT的驅動原理與電力MOSFET基本相同，通斷由柵射極電壓uGE決定。

　　1.IGBT的驅動原理與電力MOSFET基本相同，是一種場控器件。

　　2.其開通和關斷是由柵極和發射極間的電壓UGE決定的。

　　√當UGE為正且大于開啟電壓UGE（th）時，MOSFET內形成溝道，并為晶體管提供基極電流進而使IGBT導通。

　　√當柵極與發射極間施加反向電壓或不加信號時，MOSFET內的溝道消失，晶體管的基極電流被切斷，使得IGBT關斷。

　　3.電導調制效應使得電阻RN減小，這樣高耐壓的IGBT也具有很小的通態壓降。
