cd4028應用電路圖一:燈控電路

十進制譯碼器CD4028燈組成的燈控電路
如圖所示是由BCD-十進制譯碼器CD4028、四2輸入端或門CD4071(D1~D4)、晶體三極管以及繼電器等組成的燈控電路圖,該電路常用于摟梯等場所中,可避兔不必要的浪費。
假設該電路應用于樓梯當中,開關SB5~SB8分別設在一樓到四樓,當按下一樓開關SB5后,D1的輸入端由低電平跳變到高咆平,CD4028的輸入端A~B狀態為1000,它的輸出端Q1此時為高電平狀態,因此三極管VT1導通,繼電器K1吸合,將一樓燈點亮。當按下二樓開關SB6時,D2的輸入端由低電平跳變到高電平,CD4028的輸入端A~B狀態為1100,它的輸出端Q3此時為高電平狀態,因此三極管VT1截止,一樓燈滅,VT2導通,繼電器K2吸合,二樓燈亮。其他樓層同理。
開關SB1~SB4,是關燈按鈕。當按下其中任意開關時,CD4028的輸入端都為低電平狀態,輸出端輸出都為低電平,各樓層燈全滅。
cd4028應用電路圖二:四路互鎖開關控制器電路

如圖所示的四路互鎖開關控制器采用一只二一十進制譯碼集成電路CD4028組成。CD4028有四個BCD碼輸入端,有十個譯碼輸出端。該電路用它的四個特殊輸入碼,組成一個四路互鎖開關控制器,其電路組成如圖所示。電路由CD4028與四只按鈕輸入開關SBl-SB4和四位輸出指示電路組成,四個輸出端待接控制電路。CD4028為16引腳扁平塑封結構,它的四個輸入端為A、B、C、D,十個輸出端為Q0~Q9。
cd4028應用電路圖三:電子調光電路

用CD40192 CD4028制作的電子調光電路
cd4028應用電路圖四:觸摸式電子調光器電路
如圖所示的觸摸調光器采用一種“參數固態繼電器”(PSSR)作主控元件,而不是通常所用的雙向晶閘管。調光過程采用觸摸方式,調節方便,電路組成如圖所示。本電路由觸摸控制信號輸入電路、步進控制脈沖發生器、脈沖信號加/減計數器、脈沖信號譯碼分配器、十級控制開關和參數式固態繼電器等組成。
cd4028應用電路圖五:自動變換l0擋風速的控制電路
如圖所示為自動變換10擋風速的控制電路。該電路包括時鐘信號發生器IC1、計數器IC2.譯碼器IC3、同步移相電路(BG1.BG2、BG3)、可控硅控制電路SCR.降壓整流電路等。其中降壓整流后的電壓穩定在(9~10.5)V,為整個控制器提供電源。時鐘信號發生器即為由IC1(555)、R2.R3、W1.W2、C3等組成的多諧振蕩器,信號頻率取決于充放電時間常數,且可通過調節W1、W2來改變該信號的頻率和占空比。IC1所產生的低頻方波作為IC2的計數脈沖并加至CP端(14腳)。相應十進制同步計數器IC2(C192)產生的A、B、C、D4位二進制碼加至十進制譯碼器IC3(CD4028),隨著CP的加入,其譯出的BCD碼在輸出端Q0、0(。。.Q08.Q9依次呈高電平,從而為風速變擋提供了自動變換的基礎。同步移相電路可使IC3依次輸出的信號發生改變,從而改變可控硅SCR的導通角,使電機端電壓依次發生變化,實現10擋風速的自動變換。
cd4028應用電路圖六:DTMF選呼電路

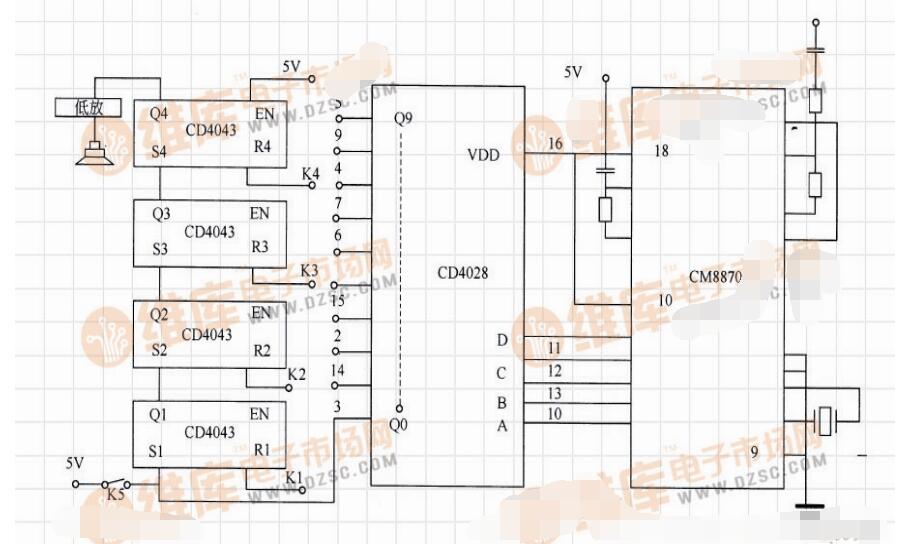

如圖所示是由BCD-十進制譯碼器CD4028、四三態R-S鎖存觸發器CD4043以及CM8870等組成的DTMF選呼電路,該電路常應用于電話系統中。
DTMF為雙音調多頻率,CM8870是用于雙音頻接收的專用芯片,主要包括輸入端運算放大器、頻帶分割濾波器、數字解碼器和輸出控制單元4個部分。
在電路圖中,CM8870首先將DTMF信號譯為BCD碼,譯碼器CD4028再將BCD碼譯成十進制碼。當發射端分別按D、1~9這lO個按鍵(在發射電路中)時,CD4028的Q0~Q9會對應輸出高電平。只有當K1~K4順序輸入高電平時,Q4輸出端才由高電平變低電平,控制低放工作,使揚聲器發聲。因此,選呼密碼設置是通過Q1~Q9至K1~K4的連線來完成的。由于有4位密碼,且Ql~Q9不能重復連接,所以發射端最多可控制共3024路接收機。K5是復位開關。按K5時,Q4即輸出高電平。在發射端按“D”鍵,CD4028的Q0輸出高電平,其作用相當于K5。所以在發射端可用“D”鍵關閉所有的接收電路。
